Порядок работы в системе

Система IndorCulvert позволяет выполнять все этапы проектирования водопропускных труб, начиная с задания исходных данных участка проектирования и заканчивая оформлением и печатью готового чертежа трубы. Работа в системе включает шаги, перечисленные ниже.

  1. Создание нового проекта.

    Чтобы начать работу, создайте новый проект. Для этого на вкладке Файл в разделе Главная нажмите кнопку Новый проект или воспользуйтесь сочетанием клавиш Ctrl+N.

  1. Создание участка проектирования и настройка его параметров.

    В новом проекте по умолчанию уже существует один участок проектирования. При необходимости можно создать ещё несколько участков — по количеству предусмотренных в проекте водопропускных труб. После создания участка проектирования важно максимально полно задать его характеристики, поскольку они служат исходными данными для дальнейшего проектирования трубы.

    2. Участок проектирования характеризуется следующим набором параметров: расположением на дороге, климатическими условиями, гидравлическими параметрами и свойствами грунта. Эти характеристики влияют на выбор конструкции проектируемой трубы и её параметров (глубины заложения фундамента, величины строительного подъёма и пр.). Задать их можно в инспекторе объектов.

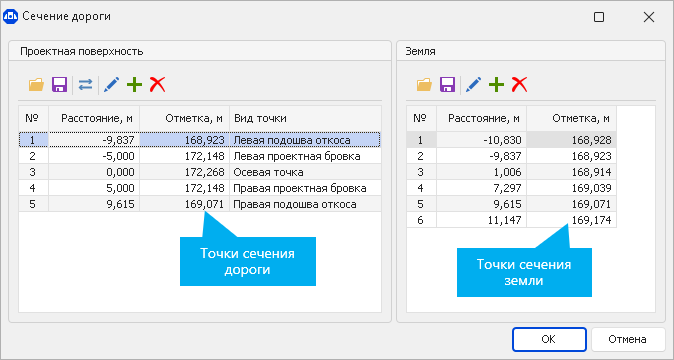

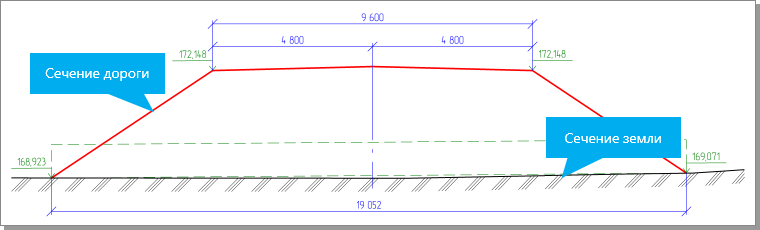

    Для участка проектирования важно задать геометрию сечения дороги в месте размещения водопропускной трубы. В специальном редакторе отдельно задаются сечения земли и дороги (Главная > Участок проектирования > Сечение дороги).

  1. Создание варианта конструкции и определение основных параметров для подбора конструкции трубы.

    После того как все параметры участка проектирования заданы, можно приступать к созданию варианта конструкции. Для этого на вкладке Главная нажмите кнопку Создать вариант. При создании нового варианта указываются основные параметры конструкции: типовой проект трубы, на основе которого выполняется проектирование, диаметр отверстия, тип фундамента, типы оголовков и варианты укрепления русел и откосов.

    Используя указанные параметры и исходные данные участка проектирования, программа подбирает оптимальную схему раскладки звеньев трубы и отображает в рабочей области готовый чертёж трубы. Оголовки, укрепления откосов и русел формируются автоматически в соответствии с решениями, заложенными в выбранном типовом проекте. Параметры трубы и её положение можно корректировать на последующих этапах проектирования.

  1. Сравнение вариантов конструкции и технико-экономический анализ.

    На каждом участке проектирования можно создать несколько рабочих вариантов конструкций трубы, а затем, просто переключаясь между вариантами, сравнить их технико-экономические характеристики и выбрать наиболее подходящий. Для удобства сравнения в рабочей области для каждого варианта формируются ведомости (спецификация элементов трубы, ведомость строительно-монтажных работ), по которым можно оценить объём работ и стоимость строительства.

  1. Оформление, экспорт и доработка чертежа.

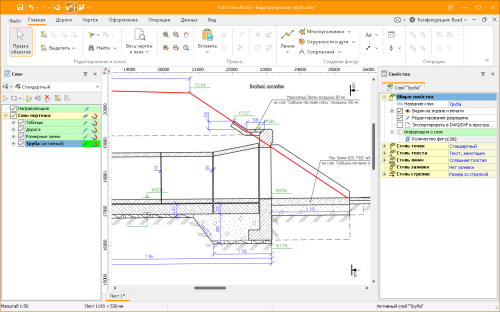

    Чертёж выбранного варианта конструкции трубы можно оформить штампом (Главная > Штамп > Добавить штамп). Готовый чертёж можно сразу распечатать или экспортировать в систему подготовки чертежей IndorDraw или AutoCAD для дальнейшей работы. Команды для печати и экспорта чертежа находятся на вкладке Главная в группе Чертёж.
