Обзор главного окна системы

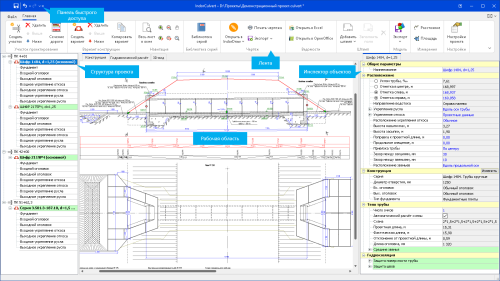

Главное окно системы IndorCulvert состоит из следующих элементов.

• Рабочая область. Занимает центральную часть главного окна системы и состоит из четырёх вкладок.

  • Чертёж. Содержит интерактивный чертёж проектируемой трубы (план, разрез по оси трубы, фасады входного и выходного оголовков, поперечный разрез средней части трубы и т.д.). В правой части чертежа отображаются ведомости объёмов работ, спецификация блоков и проектные данные по трубе.

  • Гидравлический расчёт. На данной вкладке выводятся результаты расчёта гидравлических параметров трубы, а также график зависимости режима протекания воды от расчётного расхода.

  • 3D-вид. Отображает конструкцию водопропускной трубы в трёхмерном виде.

  • Журнал. Система автоматически проверяет проектируемую водопропускную трубу на соответствие нормативным требованиям (работа в безнапорном режиме, минимальная глубина засыпки, соответствие длины трубы и размера отверстия). При несоблюдении условий проектирования появляется вкладка Журнал, на которой указано, какому требованию не соответствует текущий вариант конструкции. При устранении несоответствия вкладка скрывается.

• Лента и Панель быстрого доступа. Все доступные на текущий момент команды системы располагаются на ленте и панели быстрого доступа в верхней части окна системы.

• Структура проекта. Находится слева от рабочей области. Содержит список участков проектирования и все созданные для них варианты конструкции трубы.

• Инспектор объектов. Отображается в правой части главного окна системы. В инспекторе объектов настраиваются исходные данные участков проектирования, параметры вариантов конструкций трубы и их элементов. Выделите участок проектирования или вариант конструкции в структуре проекта, чтобы отобразить в инспекторе объектов параметры соответствующего элемента.
