Линии

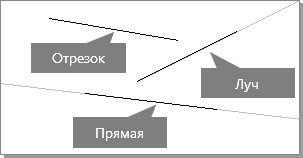

К линиям относятся:  Отрезок,  Прямая и  Луч.

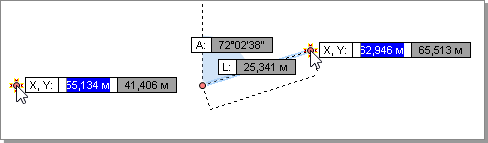

Создание любого из этих типов объектов сводится к указанию начальной и конечной точек образующего отрезка. При использовании динамического ввода можно сразу указывать точные координаты начальной точки отрезка, азимут и длину отрезка, а также координаты конечной точки.

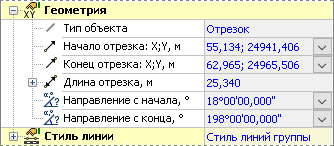

В инспекторе объектов настраиваются параметры линии.

• Тип объекта: отрезок, луч или прямая.

• Координаты начальной и конечной точек отрезка.

• Длина отрезка. Длина отсчитывается от той точки, которая выбрана в качестве точки фиксации, — это может быть начальная или конечная точка отрезка.

• Азимут отрезка в начальной и конечной точках.

• Стиль отображения. По умолчанию используется тот стиль, который задан в свойствах всех геометрических фигур проекта.
