Примеры использования

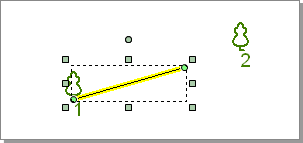

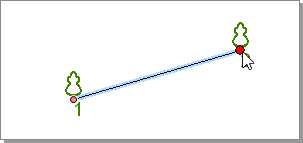

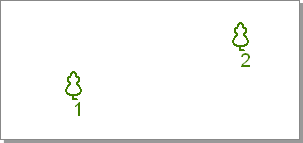

Рассмотрим некоторые примеры использования геометрических фигур. Предположим, что на плане имеется два дерева. Необходимо создать новое дерево в створе двух существующих на расстоянии 10 м от одного из деревьев. Включите привязку к объектам, а затем — режим создания отрезка. Создайте отрезок, начало которого находится в точке расположения первого дерева, а конец — в точке расположения второго дерева.

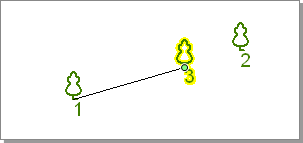

В свойствах отрезка введите его точную длину — 10 м. Теперь можно создать новое дерево точно в конечной точке отрезка (используя привязку к объектам), после чего сам отрезок удалить.

Рассмотрим ещё один пример. Необходимо создать новое дерево на расстоянии 9 м от первого дерева и на расстоянии 10 м от второго дерева.

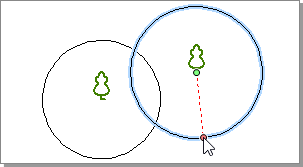

Включите привязку к объектам, а затем режим создания окружности по центру и радиусу. Создайте две окружности — одну с центром в точке расположения первого дерева, вторую — с центром в точке расположения второго дерева.

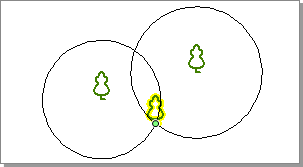

В свойствах первой окружности введите её точный радиус — 9 м, а в свойствах второй окружности — 10 м. На пересечении окружностей создайте новое дерево. После этого окружности можно удалить.

Создание линий и полигонов по геометрическим фигурам

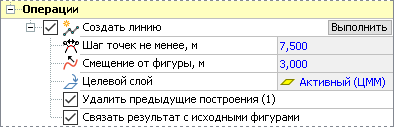

Геометрические фигуры могут использоваться как вспомогательные объекты при построении ситуационных линий и полигонов. Для этого в разделе Операции в свойствах выделенной геометрической фигуры включите опцию Создать линию. Далее настройте параметры создания новой линии.

• В поле Шаг точек не менее задайте минимальное расстояние между точками создаваемой линии.

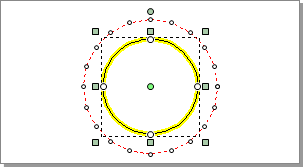

• Указав подходящее значение в поле Смещение от фигуры, настройте расположение новой линии. При этом на плане красной пунктирной линией отображается предварительное положение линии в зависимости от заданных настроек.

• Выберите слой проекта, в который будет добавлена новая линия.

Нажмите кнопку Выполнить, чтобы создать линию с заданными настройками.

По одной геометрической фигуре может быть создано несколько линий. При включении опции Связать результат с исходными фигурами система «запоминает» способ создания линии. Если эта опция отключена, линию нельзя удалить при выполнении повторной операции. Когда же созданные линии связаны с исходной геометрической фигурой, при повторном создании новых линий доступна опция Удалить предыдущие построения. Её включение при создании новой линии позволяет удалить из проекта все созданные ранее по этой геометрической фигуре линии вместе с точками.
