Клотоиды

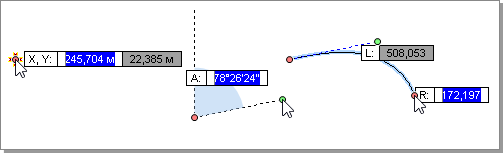

Создание клотоиды сводится к заданию её начальной точки и начального направления, а затем радиуса и длины. Существует два режима создания клотоиды.

При создании клотоиды в режиме  Клотоида (∞ -> R) в начальной точке радиус клотоиды равен бесконечности, а в конечной — указанному значению. А при создании клотоиды в режиме  Клотоида (R -> ∞) — наоборот: в начальной точке радиус клотоиды равен указанному значению, а в конечной — радиус равен бесконечности. Заметим, что радиусы в начальной и конечной точках всегда можно изменить в свойствах клотоиды.

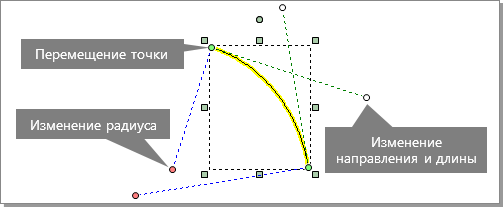

Редактирование клотоиды может выполняться визуально за управляющие точки. Функции управляющих точек поясняются ниже на рисунке.

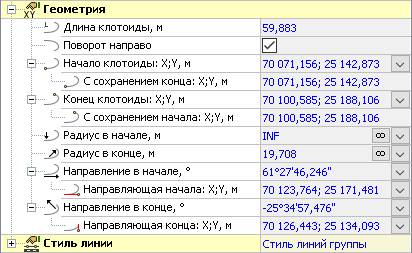

В свойствах клотоиды задаются следующие параметры.

• Длина клотоиды.

• Направление поворота клотоиды. Если установлен флаг Поворот направо, то клотоида поворачивает направо относительно начального направления, если не установлен — то налево.

• Начало клотоиды и Конец клотоиды. При изменении значений этих параметров клотоида смещается полностью, т.е. параметры клотоиды (радиус, длина, направления) не меняются.

• Чтобы изменить координаты начальной точки клотоиды и при этом не изменить положение конца, введите значения в поля С сохранением конца. Аналогично можно менять координаты конечной точки клотоиды с охранением положения начала.

• В полях Радиус в начале и Радиус в конце можно изменить начальный и конечный радиусы клотоиды. Кнопка  устанавливает радиус равным бесконечности.

• Начальное направление клотоиды и направление клотоиды в конечной точке.

• Стиль отображения. По умолчанию используется тот стиль, который задан в свойствах всех геометрических фигур проекта.
