Сопряжение двух отрезков

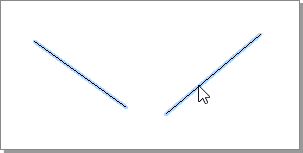

Два отрезка могут быть сопряжены  Дугой,  Дугой с клотоидами,  Дугами с клотоидами,  Обратной дугой с клотоидами,  Обратными дугами с клотоидами и  Биклотоидой. В любом из этих режимов сначала нужно указать два исходных отрезка.

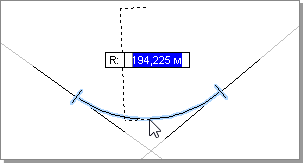

При сопряжении отрезков дугой можно либо визуально определить радиус кривой, перемещая указатель мыши, либо указать точное значение радиуса в числовом поле.

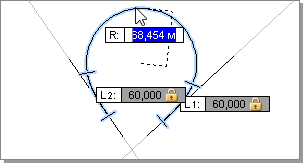

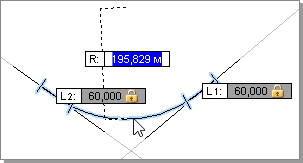

Если выполняется сопряжение отрезков дугой с клотоидами или обратной дугой с клотоидами, то можно указать конкретные значения длин клотоид и радиуса кривой.

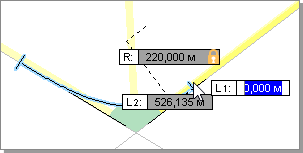

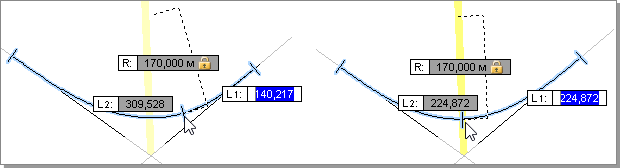

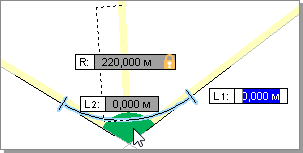

При фиксации радиуса дуги появляются жёлтые линии и зелёная область. Если навести указатель мыши на крайние жёлтые линии, то нулевое значение принимает длина соответствующей клотоиды, если на зелёную область — то длины обеих клотоид, если на центральную жёлтую линию (линию симметрии клотоид) — длины клотоид принимают одинаковые значения. При наведении указателя мыши соответствующие элементы становятся ярче.

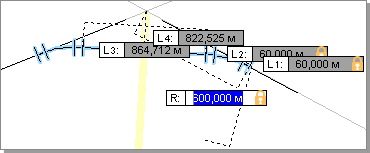

При создании сопряжения дугами с клотоидами или обратными дугами с клотоидами можно ввести конкретные значения длин клотоид и радиуса кривой.

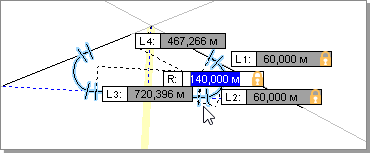

При создании сопряжения дугами с клотоидами и обратными дугами с клотоидами жёлтая линия показывает положение для создания двух дуг без прямой вставки.

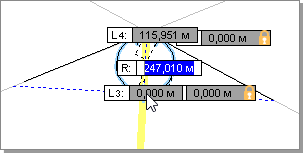

Если подвести указатель мыши к жёлтой линии (она при этом станет ярче), длина прямой вставки будет равна нулю.

При сопряжении отрезков биклотоидой доступны три поля: радиус в конечных точках клотоид и длины клотоид. Любое из этих значений можно зафиксировать, введя конкретное значение в поле ввода. Жёлтая линия показывает положение для создания симметричной биклотоиды. Если подвести указатель мыши к жёлтой линии (она при этом станет ярче), то длины клотоид будут равными.
