Сопряжение линий

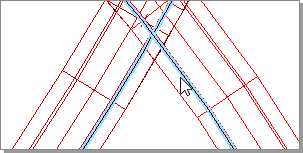

Две любые линии могут быть сопряжены  Дугой,  Дугой с клотоидами,  Дугами с клотоидами,  Обратной дугой с клотоидами,  Обратными дугами с клотоидами и  Биклотоидой. В любом из этих режимов сначала нужно указать две исходные линии.

После выбора сопрягаемых линий в инспекторе объектов появляются параметры построения.

• В процессе выполнения построения в инспекторе объектов можно указать, нужно ли строить фигуру за границами сопрягаемых сегментов, включив или отключив соответствующую опцию.

• Во время построения программа предлагает варианты сопряжения сегментов линий, находящихся ближе всего к курсору. Чаще всего этого бывает достаточно. Однако если необходимо, чтобы были предложены все возможные варианты построения, выберите пункт Все в разделе Рассматриваемые сегменты ломаных.

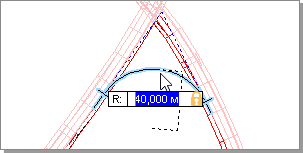

• При сопряжении линий дугой можно либо визуально определить радиус кривой, перемещая указатель мыши, либо указать точное значение радиуса в числовом поле. Для удобства при построении подсвечивается активный сегмент.

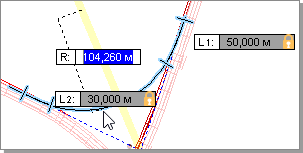

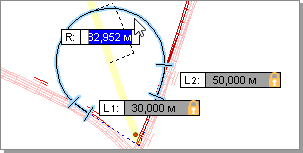

• Если выполняется сопряжение линий дугой с клотоидами или обратной дугой с клотоидами, то можно указать конкретные значения длин клотоид и радиуса кривой.

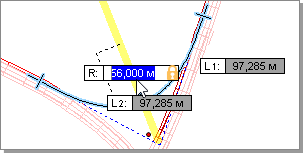

  При фиксации одного из параметров дуги появляется жёлтая линия. При наведении на неё указателя мыши (она при этом становится ярче) длины клотоид принимают равные значения.

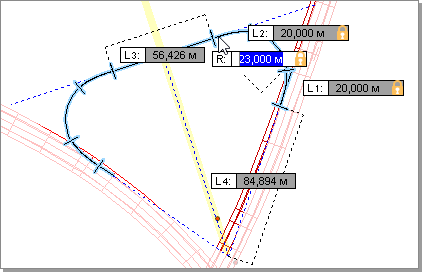

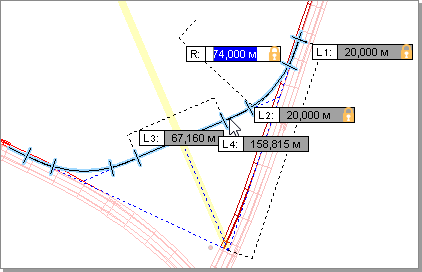

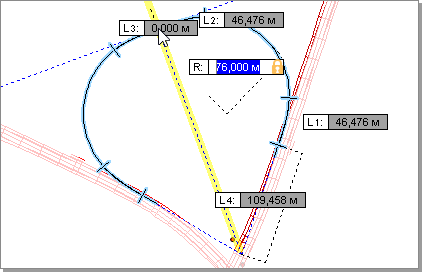

• В случае выполнения сопряжения линий дугами с клотоидами или обратными дугами с клотоидами можно указать конкретные значения длин клотоид и радиуса кривой.



  Жёлтая линия в этом случае показывает положение для создания двух дуг без прямой вставки. Если подвести указатель мыши к жёлтой линии (она при этом станет ярче), длина прямой вставки будет равна нулю.

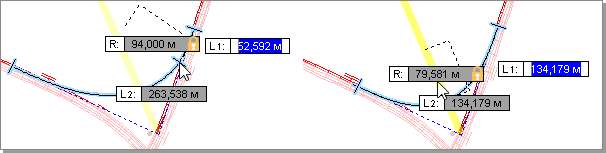

• При сопряжении линий биклотоидой доступны три поля: радиус в конечных точках клотоид и длины клотоид. Любое из этих значений можно зафиксировать, введя конкретное значение в поле ввода. Жёлтая линия показывает положение для создания симметричной биклотоиды. Если подвести указатель мыши к жёлтой линии (она при этом станет ярче), то длины клотоид будут равными.

Для закрепления заданных параметров сопряжения щёлкните мышью в рабочей области — на плане отобразится предварительный вид сопряжения. После этого в инспекторе объектов можно дополнительно скорректировать его параметры. Для завершения построения нажмите кнопку Завершить в инспекторе объектов или повторно щёлкните мышью в рабочей области, для отмены построения нажмите кнопку Отменить или клавишу Esc.
