Сопряжение двух окружностей

Две окружности могут быть сопряжены  Дугой,  Отрезком или  Отрезком с клотоидами. В любом из этих режимов сначала нужно указать две исходные окружности.

При сопряжении окружностей дугой появляются все возможные варианты сопряжения для некоторого значения радиуса. Для уточнения радиуса введите в числовом поле нужное значение и нажмите клавишу Tab. Чтобы подтвердить построение сопряжения, щёлкните мышью на одном из вариантов.

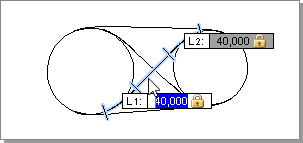

Для сопряжения окружностей отрезком достаточно выбрать щелчком мыши один из предложенных вариантов. В случае сопряжения окружностей отрезком с клотоидами можно дополнительно указать длины клотоид.
