Привязка к объектам

Во многих случаях новые объекты плана создаются относительно уже существующих объектов (точек, линий, трасс и др.). Для этого в системе IndorCAD предусмотрена привязка к объектам, когда курсор мыши «притягивается» к расположенным вблизи него объектам. Точка привязки к объекту подсвечивается, а в строке статуса отображается название объекта.

Включение и настройка привязки

Чтобы включить привязку к объектам, нажмите кнопку  Привязка к объектам на панели быстрого доступа или нажмите клавишу S.

Параметры привязки, определяющие, к каким объектам в проекте может осуществляться привязка, задаются в диалоговом окне. Чтобы его открыть, выберите пункт  Настройка привязки…

Привязка к точечным объектам

К точечным объектам плана относятся точки, узлы коммуникаций, вершины трассы, дорожные знаки, деревья, скважины, узлы сетки и другие объекты. Чтобы разрешить привязку к точечным объектам, в окне параметров режима привязки установите опцию Привязываться к точечным объектам. В этом случае курсор притягивается ко всем точечным объектам плана, точка привязки к объекту подсвечивается красным цветом.



Привязка к линейно-протяжённым объектам

К линейно-протяжённым объектам плана относятся структурные и ситуационные линии, трассы, линии коммуникаций и др. Чтобы разрешить привязку к линейно-протяжённым объектам, в окне параметров режима привязки установите опцию Привязываться к линейно-протяжённым объектам. В этом случае курсор притягивается ко всем линейно-протяжённым объектам, точка привязки к объекту подсвечивается зелёным цветом.



Для линейно-протяжённых объектов можно разрешить дополнительную привязку: К узлам объектов (начальным и конечным точкам прямых участков трассы, клотоидам и круговым вставкам), К серединам объектов (сегментов) и К точкам пересечения объектов. Точка привязки подсвечивается красным цветом, а сверху подписывается её тип: узел, центр или пересечение.



Дополнительные возможности привязки

Дополнительная привязка позволяет фиксировать точки привязки и выполнять привязку новых объектов, используя эти точки. В окне параметров режима привязки установите опцию Использовать динамическую привязку. Чтобы зафиксировать точку привязки, задержите на ней курсор, пока она не будет отмечена крестиком. Теперь вы можете выполнить привязку объекта к вертикальным, горизонтальным и диагональным прямым, проведённым через эту точку.

Для этого включите дополнительную привязку: К вертикальным и горизонтальным прямым, К диагональным прямым.



Если зафиксировано две точки привязки, то можно привязаться к линии перпендикуляра, который проведён к прямой, проходящей через две эти точки. Чтобы выполнить привязку к перпендикуляру, включите опцию К перпендикулярам, зафиксируйте две точки привязки и опустите через вторую точку перпендикуляр.

Для использования привязки к касательным окружностей и дуг включите дополнительную привязку: К касательным.



Если вы зафиксировали несколько точек привязки, можно выполнить привязку объекта к прямым, проведённым через любые две точки привязки, и серединам отрезков, соединяющих эти точки. Для этого включите дополнительную привязку: К прямым, построенным на дополнительных точках, К серединам отрезков, построенных на дополнительных точках.



Если разрешена привязка к дополнительным прямым, то автоматически включается привязка к их пересечениям.



Чтобы зафиксировать точку привязки на пересечении дополнительных прямых или на середине отрезка, соединяющего две точки привязки, установите флажок Создавать вспомогательные точки и включите опции На пересечениях прямых и На серединах отрезков.

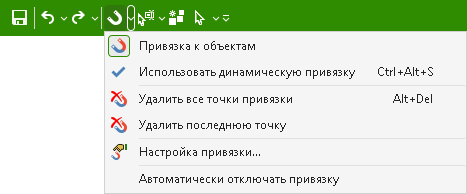

Чтобы удалить последнюю созданную точку привязки, раскройте меню кнопки  Привязка к объектам и выберите пункт  Удалить последнюю точку или воспользуйтесь комбинацией клавиш Alt+X. Удалить все точки привязки можно, выбрав пункт  Удалить все точки привязки. Кроме того, любые операции с объектами приводят к отмене всех точек привязки.
