Главное окно системы

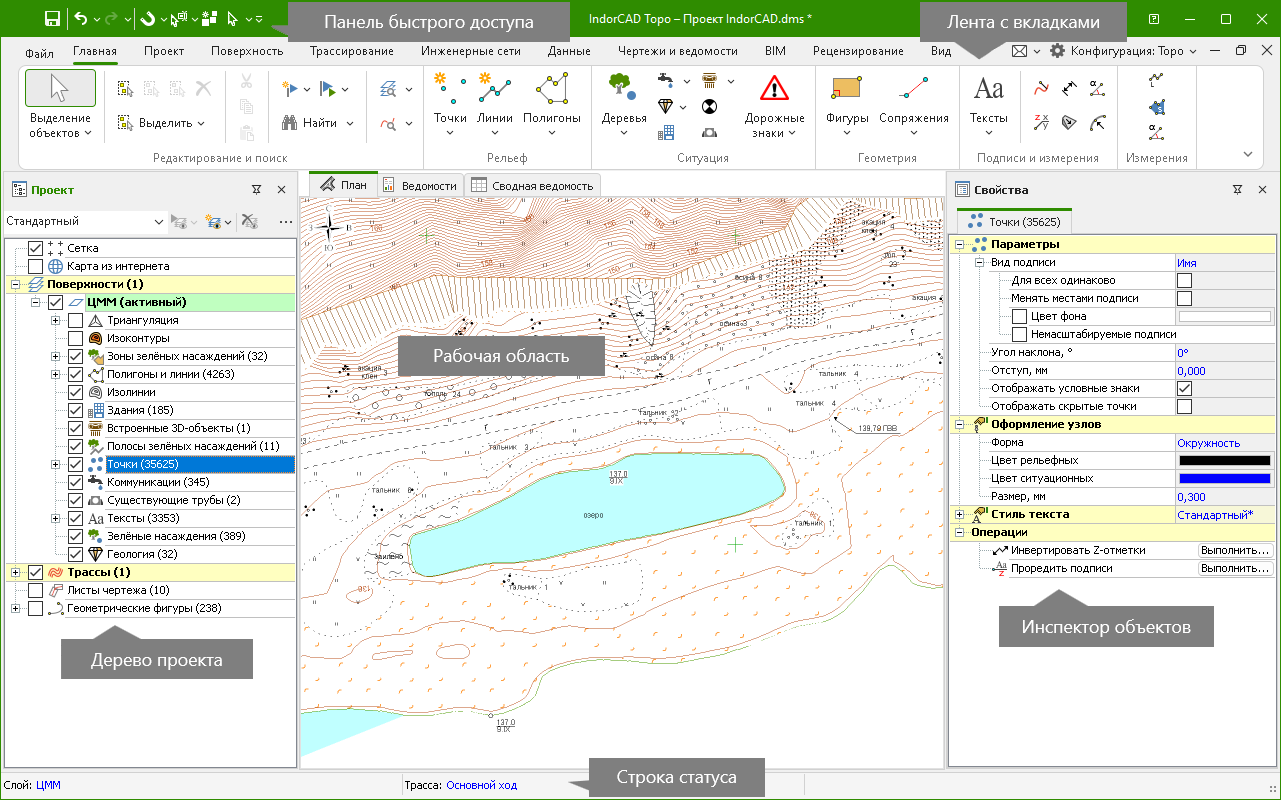

Главное окно системы IndorCAD состоит из следующих элементов.

• Рабочая область. Занимает центральную часть главного окна системы.

• Проект (дерево проекта). Отображается слева от плана проекта и представляет структуру объектов проекта. Ширину области дерева проекта можно регулировать, перетаскивая разделительную линию между рабочей областью и деревом проекта.

• Свойства (инспектор объектов). По умолчанию отображается в правой части главного окна системы. В инспекторе объектов отображаются и доступны для редактирования свойства объектов проекта.

• Лента и панель быстрого доступа. Все доступные на текущий момент команды системы располагаются на ленте и панели быстрого доступа.

  На панели быстрого доступа размещается набор часто используемых команд, которые не зависят от вкладки, отображаемой в данный момент на ленте.

  Панель быстрого доступа может настраиваться пользователем. Нажмите правой кнопкой мыши на интересующей кнопке на ленте и в контекстном меню выберите пункт Добавить на панель быстрого доступа. Аналогичным способом можно удалить кнопку с панели быстрого доступа.

• Строка статуса. Располагается вдоль нижней границы главного окна. Здесь отображается название активного слоя, активной трассы и текущие координаты курсора в рабочей области.
