Координатная сетка. Измерения на плане

Для быстрой визуальной оценки расстояний, углов и площадей можно использовать координатную сетку и различные режимы измерений.

Координатная сетка

Чтобы узлы координатной сетки отображались на плане, установите флаг у объекта Сетка в дереве проекта или включите кнопку-переключатель Вид > Показать или скрыть >  Сетка.

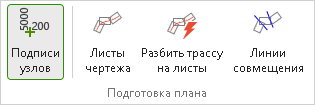

Для выборочного создания подписей узлов сетки включите режим Чертежи и ведомости > Подготовка плана >  Подписи узлов. Щелчками мыши укажите те узлы сетки, которые требуется подписать. Если подписи не отображаются на плане, включите опцию Подписывать узлы в свойствах объекта Сетка. Чтобы удалить подпись, щёлкните мышью на узле ещё раз.

Отобразите параметры сетки в инспекторе объектов, щёлкнув мышью на объекте Сетка в дереве проекта.

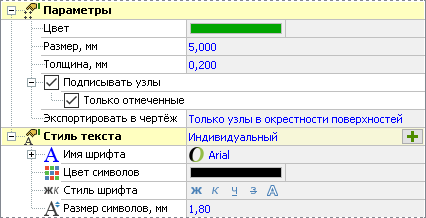

К свойствам сетки относятся следующие параметры.

  • Параметры узлов, позволяющие настроить цвет, размер и толщину линий узлов сетки.

  • Отображение подписей узлов. Чтобы подписать все узлы сетки проекта, включите опцию Подписывать узлы. А чтобы на плане отображались подписи только тех узлов, которые обозначены в режиме  Подписи узлов, — опцию Только отмеченные.

  • Параметры экспорта в чертёж. Могут возникать ситуации, когда чертёж располагается на одном листе и при этом конфигурация проектируемого объекта такова, что на листе оказывается много пустого места (например, объект располагается по диагонали). В этом случае узлы сетки, расположенные в пустых областях, где нет объектов, можно не экспортировать в чертёж. Для этого в поле Экспортировать в чертёж выберите пункт Только узлы в окрестности поверхностей.

  • Для подписей узлов сетки используется стиль текста, заданный в разделе Стиль текста.

Измерения на плане

Инструменты для измерения на плане расстояний, площадей и углов расположены на вкладке Главная в группе Измерения.

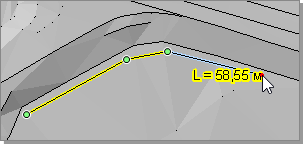

Чтобы измерить какое-либо расстояние на плане, включите режим  Длина. Последовательными щелчками мыши обозначьте на плане измеряемое расстояние. При этом рядом с указателем мыши отображается текущая длина линии. Чтобы отменить выбор последней указанной точки, щёлкните правой кнопкой мыши. Для завершения измерения нажмите клавишу Esc.

Измерение площадей/периметров выполняется в режиме  Площадь. Последовательными щелчками мыши обозначьте на плане измеряемую территорию, завершив ввод щелчком мыши на первой указанной точке. После этого рядом с указателем мыши появится значение площади обозначенного полигона.

Совет. Чтобы узнать длину существующей линии или площадь и периметр существующего полигона, выделите линию или полигон в режиме правки объектов. Нужную информацию можно увидеть в инспекторе объектов.

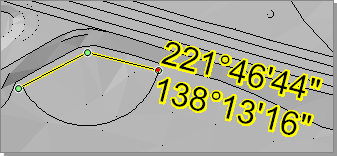

Чтобы измерить угол, включите режим  Угол. Для задания сторон угла последовательными щелчками мыши укажите три точки. Полученный угол и его величина появятся на экране.

Совет. Для более точного измерения углов, образованных существующими объектами плана, используйте привязку к объектам.
