Локальные системы координат

Под термином локальная система координат (ЛСК) понимается пользовательская система координат, которую можно создать для удобства работы в любом месте проекта, чтобы изменить точку отсчёта координат и обозначить участок проектирования.

Для создания ЛСК перейдите на вкладку Проект > Пересчёт координат > Локальные системы координат.

Расположение осей локальной системы координат на плане

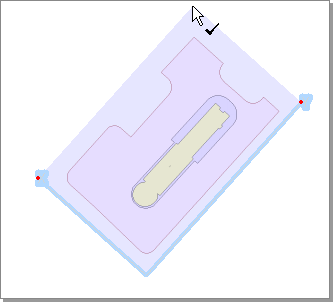

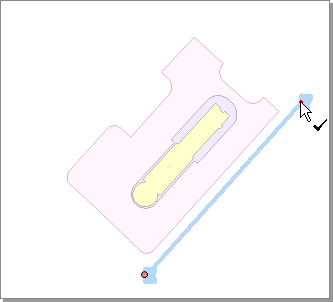

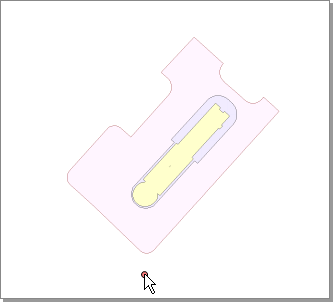

На плане ЛСК представляет собой оси координат и полупрозрачную прямоугольную область, обозначающую участок проектирования. При создании ЛСК первым щелчком мыши на плане укажите точку начала отсчёта координат, вторым — направление оси Y и третьим — размер области проектирования.

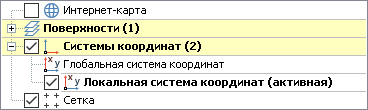

При создании локальной системы координат в дереве проекта появляется раздел Системы координат. Помимо созданных пользователем локальных систем координат, в его составе всегда присутствует пункт Глобальная система координат — это фиксированная и неизменная для всей модели система координат, в которой по умолчанию рассчитывается положение и ориентация всех объектов проекта. Оси глобальной системы координат не отображаются в проекте, её нельзя удалить.

Редактирование локальной системы координат

Заданное положение осей локальной системы координат на плане вы можете изменить.

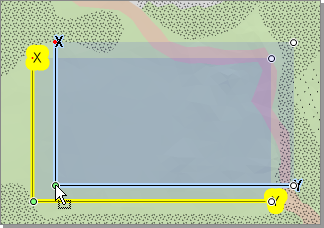

Переместите зелёную управляющую точку (), чтобы изменить положение точки начала отсчёта координат.

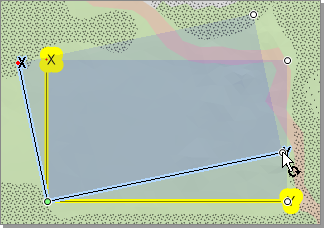

Чтобы изменить угол поворота осей, подведите курсор к белой управляющей точке () на одной из осей. Когда курсор примет вид , зажмите кнопку мыши и переместите управляющую точку.

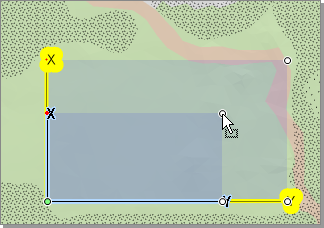

Чтобы скорректировать длину осей координат и, как следствие, границы прямоугольной области ЛСК, переместите белую управляющую точку на прямоугольнике.

Замечание. Длина осей и размеры полупрозрачного прямоугольника не влияют на расчёт координат. Изменять их рекомендуется для более удобного восприятия границ проектируемой области на плане.

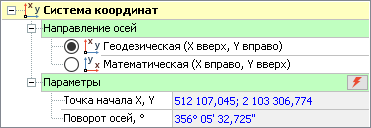

Изменить параметры ЛСК можно и в свойствах выделенной системы координат:

В поле Точка начала можно ввести точные плановые координаты в глобальной системе координат, которым будут соответствовать координаты X=0, Y=0 выделенной ЛСК.
В поле Поворот осей можно задать точное значение угла поворота оси Y относительно направления на восток.

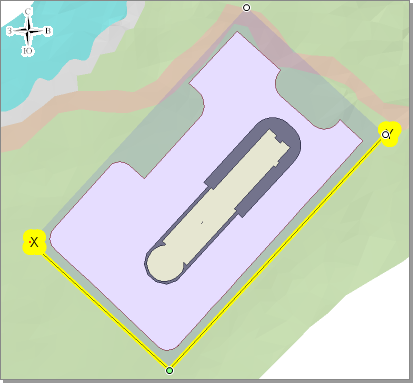

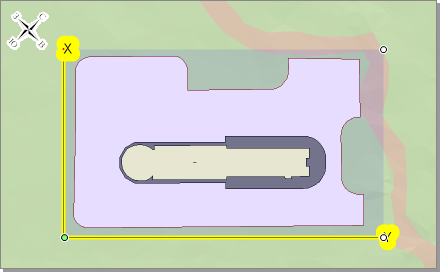

Чтобы повернуть изображение в рабочей области в соответствии с локальной системой координат, в строке Параметры нажмите кнопку Сориентировать изображение плана в соответствии с локальной системой координат. При выполнении этой операции изменяется значение направления на север в свойствах проекта в соответствии с локальной системой координат.

Некоторые операции над локальной системой координат выполняются в дереве проекта.

Чтобы переименовать локальную систему координат, выделите её в дереве проекта и в контекстном меню выберите пункт Переименовать. Введите новое название.
Чтобы скрыть отображение осей локальной системы координат на плане, выключите объект в дереве проекта.
Чтобы удалить локальную систему координат, выделите её в дереве проекта и в контекстном меню выберите пункт Удалить. Кроме того, можно выделить оси ЛСК на плане и нажать клавишу Delete.

Пересчёт координат объектов по локальной системе координат

По умолчанию координаты объектов рассчитываются в глобальной системе координат. Сделать активной локальную систему координат можно двойным щелчком в дереве проекта. При этом абсолютные плановые координаты всех объектов проекта пересчитываются в соответствии с параметрами активной системой координат. Пересчитанные координаты отображаются в свойствах выделенных объектов и в ведомостях.

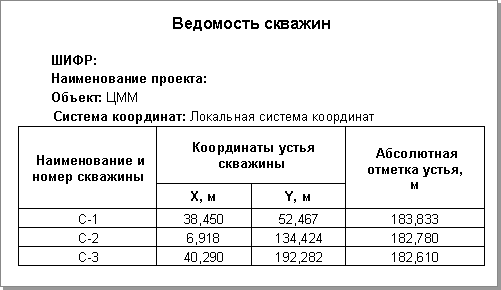

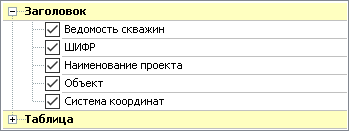

Замечание. Чтобы указать в ведомостях название активной системы координат, настройте пользовательские шаблоны ведомостей. В редакторе шаблонов ведомостей выделите пользовательский шаблон и в разделе настроек Заголовок включите пункт Система координат.

Обратите внимание, возможность подписывать систему координат доступна только для ведомостей из групп Объекты плана, Обустройство и Инженерные сети.
