Копирование данных из одной трассы в другую

Чтобы объединить результаты проектирования при разделении работы между несколькими пользователями, можно использовать инструменты проецирования и копирования данных из одной трассы в другую, расположенные на вкладке Модель трассы. При помощи этих инструментов можно скопировать на трассу конструкцию поперечных профилей, рабочие отметки и объекты обустройства. Особенности работы с этими инструментами описаны в данном разделе.

При объединении данных также может быть полезна операция применения к участку трассы объектов земляных работ, дорожной одежды или элементов проектной поверхности по отдельности. Такую операцию можно выполнить, используя обозреватель объектов поперечных профилей. Подробности об этом см. в разделе Обозреватель объектов.

Проецирование данных из одной трассы в другую

Операция проецирования данных позволяет скопировать всю информацию по указанному участку из одной трассы в другую, используя проекцию. Такая операция может применяться, например, для объединения результатов проектирования при разделении работы между несколькими пользователями.

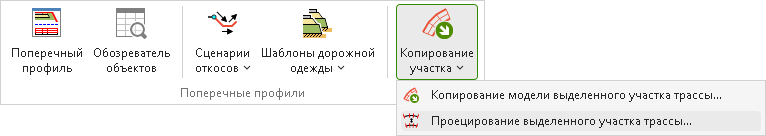

Если трасса разбита на поперечные профили и выделен диапазон поперечных профилей, то доступна кнопка Модель трассы > Поперечные профили > Копирование участка > Проецирование выделенного участка трассы...

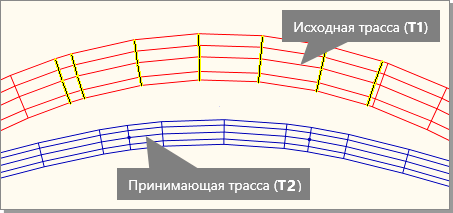

Приведём последовательность действий для выполнения проецирования данных из одной трассы (Т1) в другую (Т2).

Выделите участок трассы Т1, который нужно спроецировать в другую трассу.

Нажмите кнопку Проецирование выделенного участка трассы...

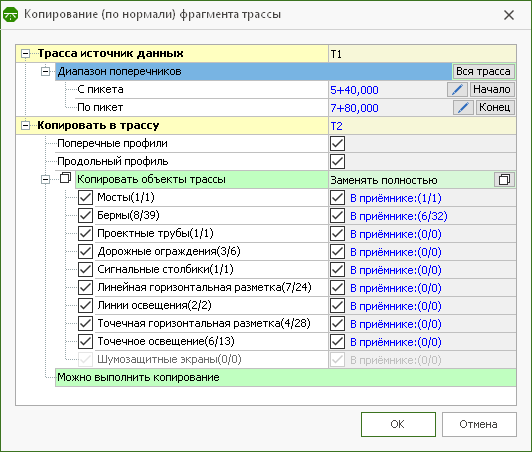

В появившемся диалоговом окне в разделе Диапазон поперечников при необходимости уточните начало и конец исходного фрагмента трассы Т1. В поле Копировать в трассу из выпадающего списка выберите трассу Т2, в которую нужно спроецировать данные. Выберите данные, которые необходимо спроецировать на трассу Т2.
- Поперечные профили. При включении этой опции на выбранную трассу копируется конструкция проектной поверхности поперечных профилей вместе со всеми замоделированными в редакторе поперечных профилей объектами (объектами земляных работ, дорожной одежды и другими данными).
- Продольный профиль. Включите эту опцию для копирования на выбранную трассу отметок продольного профиля. Отметки могут быть скопированы на принимающую трассу только в том случае, если на принимающей трассе используется сплайновый продольный профиль.

  Если продольный профиль принимающей трассы запроектирован классическим методом, то он не может быть изменён при копировании данных в трассу. Включить копирование данных продольного профиля в таком случае невозможно, опция Продольный профиль в диалоговом окне настроек копирования выключена и недоступна для выбора.

  Замечание. Если трасса имеет несколько вариантов профилей, то при выполнении операции проецирования из одной трассы в другую будут скопированы данные активного продольного профиля.
- Объекты обустройства. Объекты обустройства, принадлежащие трассе, могут быть добавлены на принимающую трассу. В столбце Копировать объекты трассы отметьте типы объектов для копирования. В скобках для каждого типа указывается количество объектов, попавших в выбранный диапазон поперечников, и общее количество объектов на трассе.

  Выбранные объекты могут заменить собой обустройство, имеющееся на принимающей трассе. Для этого установите флаг в столбце Заменять полностью напротив нужных типов объектов. Если флаг в этом столбце снят, объекты обустройства исходной трассы (Т1) будут добавлены к объектам обустройства, уже имеющимся на принимающей трассе (Т2).

  Одновременно включить или отключить все типы объектов обустройства в столбцах Копировать объекты трассы и Заменять полностью можно при помощи кнопки в каждом столбце.

После выставления необходимых настроек нажмите кнопку ОК — проецирование будет выполнено.

Теперь подробно рассмотрим, каким образом система выполняет проецирование данных.

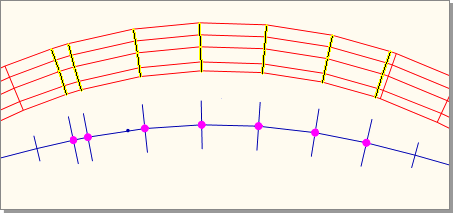

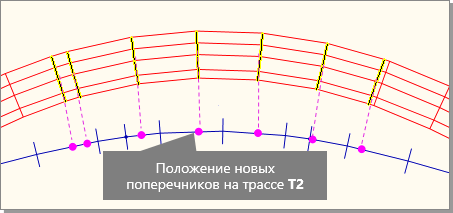

Каждый поперечник выделенного участка трассы Т1 «находит» своё положение на трассе Т2 путём проецирования точки пересечения с осью трассы Т1 на ось трассы Т2.

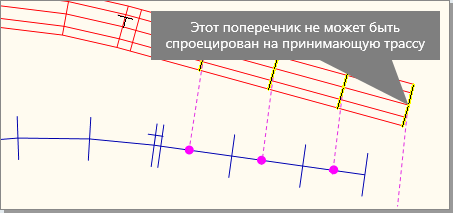

Замечание. Если хотя бы один поперечник выделенного участка «не найдёт» своего положения на принимающей трассе, то системе не удастся выполнить проецирование, о чём будет выдано предупреждение (появится поясняющая надпись в диалоге проецирования).

ЗАМЕЧАНИЕ. Если на выделенном участке исходной трассы имеются «петли», то в определённый момент времени пикет одного из проецируемых элементов разбивки станет меньше, чем пикеты ранее спроецированных элементов. При возникновении такой ситуации система не сможет выполнить проецирование.

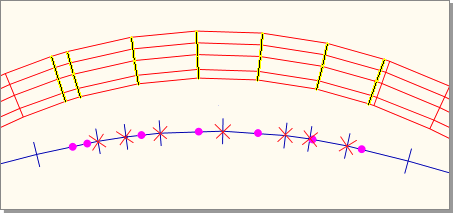

На трассе Т2 удаляются те поперечные профили, которые попали в зону проецирования.

На трассе Т2 создаются новые поперечные профили, пикетажное положение которых определено на шаге 1.

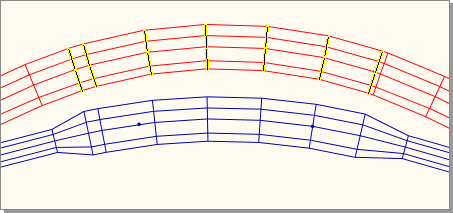

По каждому поперечному профилю выделенного участка трассы Т1 копируется вся информация (рабочая отметка, структура проектной поверхности, конструкция дорожной одежды, элементы земляного полотна и т.д.) в соответствующий поперечный профиль на трассе Т2. На выбранную трассу копируются указанные в диалоговом окне настройки проецирования объекты обустройства.

Замечание. В результате проецирования элементов разбивки исходной трассы на принимающую трассу может измениться пикетаж поперечного профиля — он может стать некруглым.

Копирование фрагмента трассы

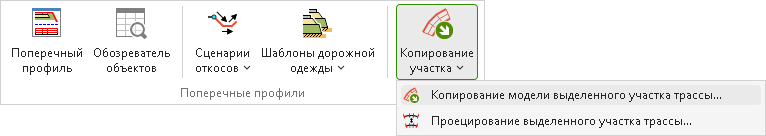

Для копирования всей информации о выделенном участке трассы в указанное место этой же или другой трассы используется режим Модель трассы > Поперечные профили > Копирование участка > Копирование модели выделенного участка трассы...

Данный режим позволяет избежать повторного проектирования однотипных объектов. При использовании данного режима копируется вся информация о фрагменте трассы, за исключением продольного профиля.

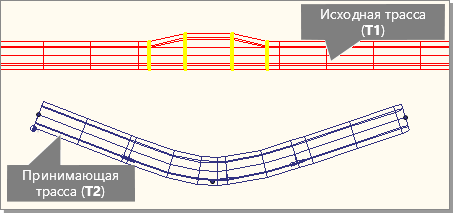

Приведём последовательность действий для выполнения копирования данных фрагмента из одной трассы (Т1) в другую (Т2).

Выделите участок трассы, который необходимо скопировать.

Нажмите кнопку Копирование модели выделенного участка трассы...

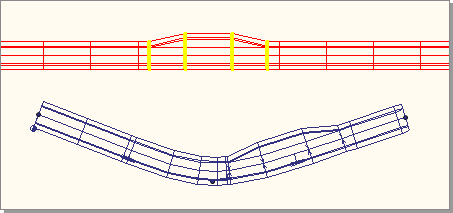

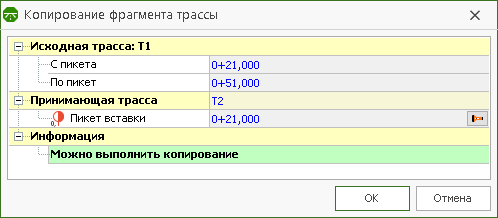

В появившемся диалоговом окне при необходимости уточните начало и конец исходного фрагмента трассы Т1, из выпадающего списка выберите принимающую трассу (Т2), в которую нужно скопировать данные, а также укажите пикет вставки принимающей трассы и нажмите кнопку ОК — копирование будет выполнено.

Замечание. В качестве принимающей трассы может быть выбрана только разбитая на поперечные профили трасса. Поэтому если нужной вам трассы нет в выпадающем списке, проверьте, разбита ли она на поперечные профили.

Применение операции копирования данных при разделении работ

Ниже представлен порядок действий при разделении работ по проектированию трассы между несколькими пользователями.

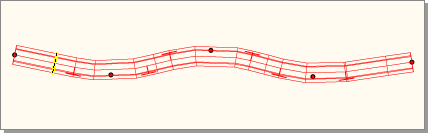

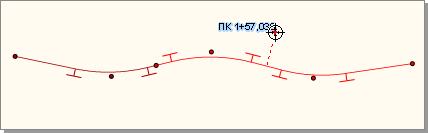

Разделите ось исходной трассы на несколько фрагментов с помощью инструмента Трассирование > Создание и редактирование > Разрезание. Каждая из полученных трасс может проектироваться независимо от других в своём проекте.

Для объединения результатов проектирования нужно импортировать трассы в один проект. Далее нужно объединить трассы в одну с помощью инструмента Трассирование > Создание и редактирование > Объединение. Две трассы могут быть объединены в одну, если у них совпадают точки начала/конца, а также азимуты начала/конца.

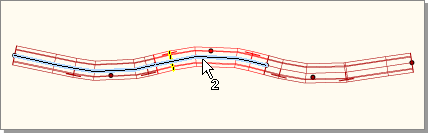

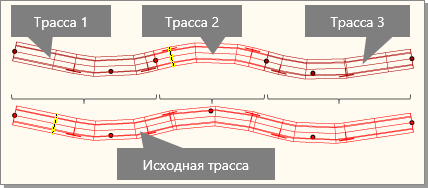

Также результаты проектирования фрагментов трассы могут быть объединены с помощью операции проецирования данных из одной трассы в другую (кнопка Модель трассы > Поперечные профили > Копирование участка > Проецирование выделенного участка трассы...). Для этого необходимо поочерёдно выделить все поперечники каждой из получившихся трасс и спроецировать их на исходную ось. Так как копирование данных из одной трассы в другую может производиться только на разбитых на поперечные профили трассах, исходная трасса предварительно должна быть разбита на поперечные профили.

В итоге получается исходная ось трассы с объединёнными результатами проектирования.
