Мосты и путепроводы

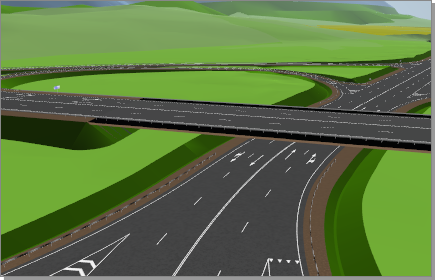

На трассе можно обозначить расположение мостов и путепроводов. Мосты отображаются на плане, в продольном профиле трассы и в 3D-виде, под мостами не строится проектная поверхность трассы.

Создание моста

Чтобы создать мост, сделайте активной нужную трассу и включите режим Обустройство > Искусственные сооружения >  Мосты и путепроводы.

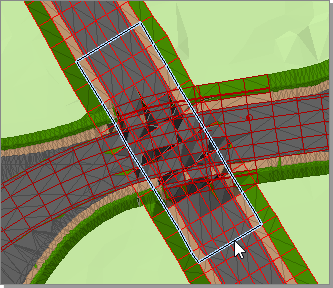

Двойным щелчком мыши укажите поперечник, на котором должно быть начало моста, а затем одинарным щелчком мыши — поперечник, на котором должен быть конец моста.

В дереве проекта в составе активной трассы появляется новый объект — Мосты.

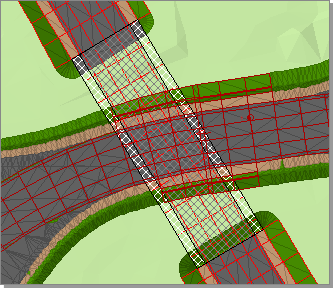

На плане мост отображается специальной штриховкой, геометрия моста (плановая и профильная) берётся из геометрии трассы на том участке, где он расположен.

Обратите внимание на следующие моменты.

• Мост создаётся на участке от одного поперечного профиля до другого. Поэтому если на трассе нет поперечников в тех местах, где должен начинаться и/или заканчиваться мост, то нужно предварительно создать дополнительные поперечные профили.

• Проектная поверхность трассы под мостовым переходом не строится.

• Конусы насыпи подходов к мосту строятся автоматически. Настроить их параметры или отключить построение можно в свойствах моста в разделах параметров Начальный конус и Конечный конус.

Редактирование моста

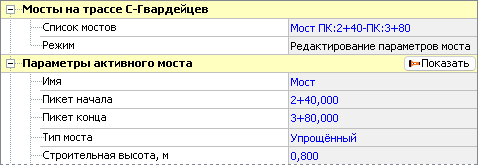

Чтобы выделить мост и начать его редактировать, включите режим Обустройство > Искусственные сооружения >  Мосты и путепроводы и щёлкните мышью на мосте. В инспекторе объектов будут отображены параметры выделенного моста. Кроме этого, в поле Список мостов можно выбрать для редактирования другой мост активной трассы.

Для моста можно задать следующие параметры.

• Имя. Название моста.

• Пикет начала и пикет конца. Начало и конец моста можно изменить, выбрав номер пикета из выпадающего списка.

• Строительная высота моста. Этот параметр влияет только на отображение моста в окне 3D-вида («толщину» моста).

Пикет начала/конца моста можно также изменить непосредственно на плане, перетащив мышью начало или конец моста на другой поперечник.

Чтобы удалить выделенный мост, выберите в контекстном меню пункт  Удалить… или нажмите клавишу Delete.

Редактирование конусов насыпи подходов к мосту

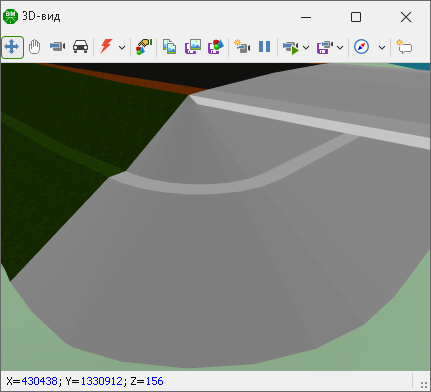

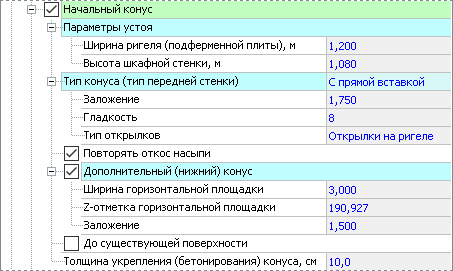

Конусы насыпи подходов к мосту строятся системой автоматически при создании моста. Параметры конусов настраиваются в свойствах моста в разделах Начальный конус и Конечный конус. Чтобы отключить построение начального или конечного конуса, снимите флаг рядом с названием соответствующего раздела.

• Можно выбрать тип конуса: С прямой вставкой, Скруглённый (полуэллипс), Подпорная стенка.

• Если тип конуса С прямой вставкой или Скруглённый (полуэллипс), то ниже можно указать заложение откосов конуса и степень гладкости конуса (чем больше значение в поле Гладкость, тем более гладким будет конус).

• Укажите параметры устоя: ширину ригеля, высоту шкафной стенки, тип открылков (прямые, обратные, открылки на ригеле).

• Для создания дополнительного конуса установите флаг Дополнительный конус и задайте его параметры: ширину и Z-отметку горизонтальной площадки, заложение откосов конуса.

• Если мост граничит с откосами, состоящими из нескольких сегментов с разным заложением, можно включить опцию Повторять откос насыпи. В этом случае профиль передней стенки конуса автоматически повторяет профиль откоса насыпи.

• Чтобы подошва конуса построилась до соприкосновения с существующей поверхностью, включите опцию До существующей поверхности. Если опция не выбрана, Z-отметка подошвы конуса устанавливается на уровне нижней точки проектной поверхности крайнего поперечника.

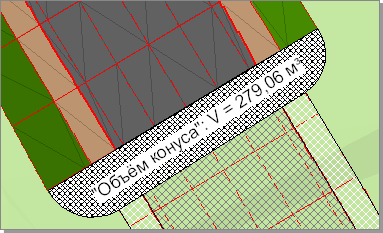

• Для подсчёта объёма полученной насыпи используйте инструмент  Измерители объёмов. Используя привязку к объектам, точно обведите контур насыпи, а в свойствах измерителя объёмов укажите подходящие параметры.
