Анализ габаритов транспортных средств

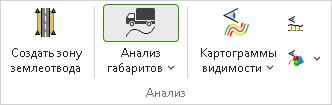

Данный инструмент позволяет проверять возможность проезда крупногабаритных транспортных средств по сложным участкам. Для проведения расчётов необходимо построить линию траектории движения и выбрать модель автомобиля. Чтобы включить режим создания траектории, нажмите кнопку Проект > Анализ > Анализ габаритов.

Последовательными щелчками мыши задайте линию траектории. Завершите построение повторным щелчком на конечной вершине.

На плане траектория движения состоит из следующих элементов: линия, по которой движется автомобиль, коридор движения, выделенный цветом, и модель автомобиля, для которой рассчитывается траектория.

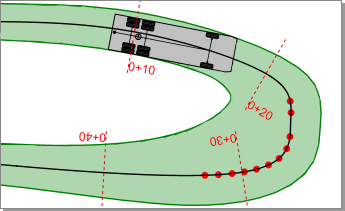

При наличии резких поворотов на линии траектории могут отображаться красные точки, которые предупреждают о том, что для выбранной модели автомобиля передвижение на выделенном участке затруднительно.

Редактирование траектории движения

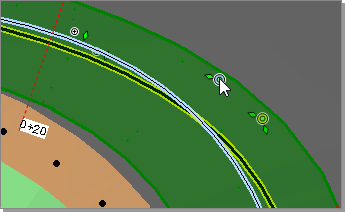

Изменить линию траектории движения можно при помощи управляющих точек. Вершины линии обозначаются зелёным цветом (). Для редактирования траектории выделите вершину и, удерживая нажатой кнопку мыши, перетащите её в новое место на плане.

Новые вершины создаются при помощи точек настройки . Они расположены на серединах отрезков между созданными вершинами и около крайних точек линии траектории. Перетащите выделенную точку настройки в необходимое место на плане и щёлкните мышью, чтобы завершить создание вершины.

Для удаления вершины выделите её на плане и нажмите клавишу Del или выберите пункт Удалить узлы в контекстном меню.

Чтобы изменить положение всей траектории, выделите линию траектории и, удерживая кнопку мыши, переместите её в новое место расположения.

Выбор автомобиля для расчёта траектории движения

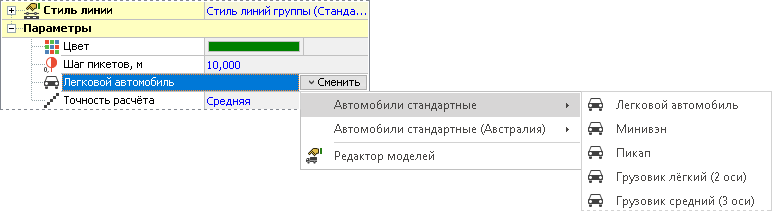

Расчёт траектории движения осуществляется для выбранной марки автомобиля. Изменить автомобиль можно в свойствах выделенной траектории в разделе Параметры. Для этого нажмите кнопку Сменить и выберите необходимую модель в открывшемся списке.

Чтобы изменить габариты выбранного автомобиля или создать собственную модель, в выпадающем списке выберите пункт Редактор моделей. Работа в редакторе рассматривается в соответствующем разделе ниже.

Проезд автомобиля по траектории

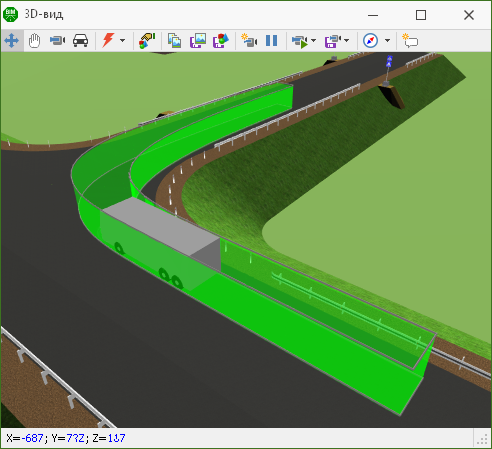

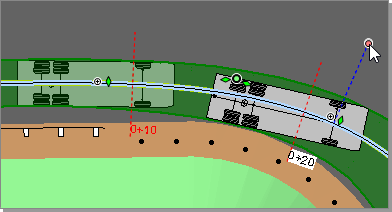

Для проверки возможности проезда автомобиля по траектории выделите красную управляющую точку, расположенную на пунктирной линии у первой оси автомобиля. Проведите курсором вдоль линии для перемещения модели. Завершите перемещение повторным щелчком мыши. Перемещение автомобиля происходит и на плане, и в окне 3D-вида.

Настройка отображения траектории на плане

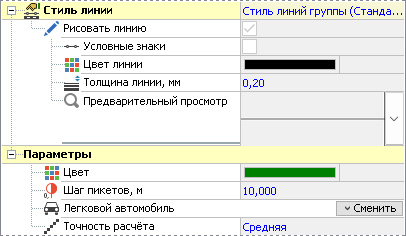

В инспекторе объектов для траектории движения можно настроить следующие параметры.

• В разделе Стиль линии настраивается отображение линии траектории. В выпадающем списке можно выбрать подходящий вариант оформления: условный знак, цвет и толщину линии.

Настроить отображение коридора движения можно в разделе Параметры.

• В поле Цвет настраивается цвет коридора движения модели автомобиля.

• Для настройки отображения пикетов по линии траектории необходимо изменить значение в поле Шаг пикетов.

• Параметр Точность расчёта регулирует точность отображения области проезда.

Отображение в 3D-виде

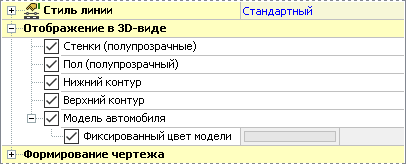

Настроить отображение траектории в 3D-виде можно в общих свойствах объекта Траектории движения. Отметьте в списке те части коридора движения, которые необходимо отобразить в 3D-виде. Дополнительно можно выбрать цвет модели автомобиля в поле Фиксированный цвет модели.

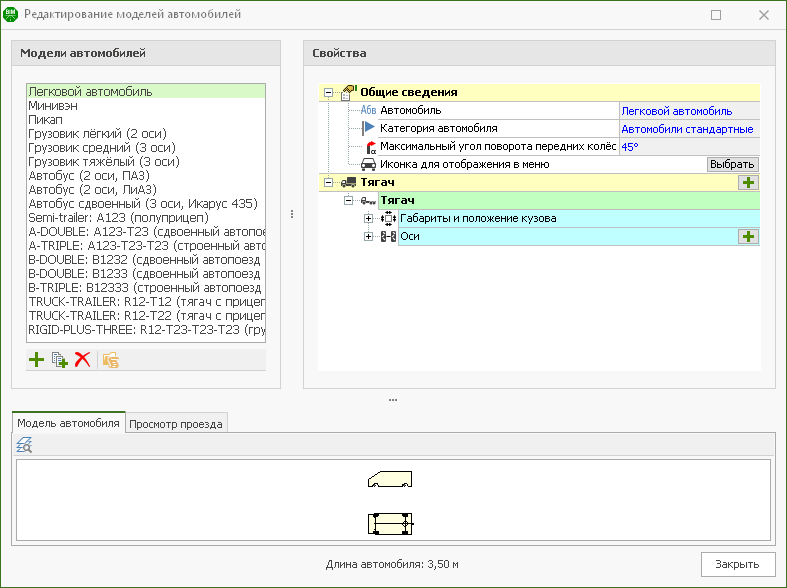

Редактор моделей автомобилей

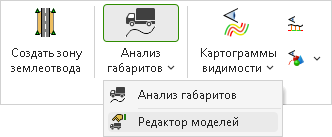

В системе предусмотрено создание пользовательских моделей автомобилей при помощи редактора моделей. Чтобы открыть редактор, нажмите кнопку Проект > Анализ габаритов > Редактор моделей. Также вы можете перейти к редактору, выбрав пункт Редактор моделей в списке автомобилей в свойствах выделенной траектории движения.

Создать модель можно двумя способами: с нуля и на основе существующей. Чтобы создать модель с нуля, нажмите кнопку Добавить модель на панели инструментов раздела Модели автомобилей. Чтобы скопировать модель, выделите её в списке и нажмите кнопку Копировать модель.

Кнопка Восстановить библиотеку на панели инструментов позволяет заполнить библиотеку исходными моделями автомобилей.

В области Свойства настраиваются параметры выделенной модели. В разделе Общие сведения собрана основная информация об автомобиле.

• Автомобиль. В данном поле можно указать название модели.

• Категория автомобиля. Модели автомобилей группируются по указанной категории в меню выбора автомобиля в свойствах траектории движения.

• Максимальный угол поворота передних колёс. Данное значение влияет на расчёт возможности проезда по траектории.

• Иконка для отображения в меню. Выбранное изображение отображается в меню при выборе автомобиля в свойствах траектории движения.

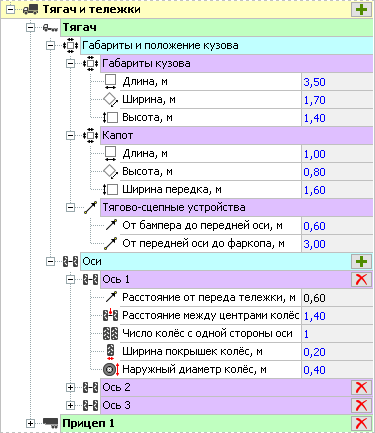

Технические параметры модели настраиваются в разделе Тягач. Для каждой части модели можно настроить характеристики в разделах Габариты и положение кузова и Оси. Чтобы добавить прицеп к модели, нажмите кнопку Добавить прицеп. Аналогично добавляются оси. Удалить ось или прицеп можно при помощи кнопки .

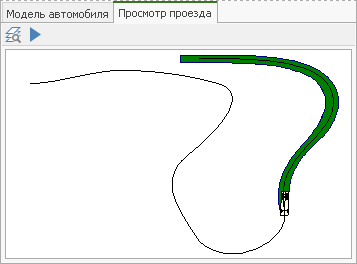

При настройке параметров в области предпросмотра формируется схематичное отображение модели. Чтобы оценить, как выбранная модель движется по кривой, в области предпросмотра перейдите на вкладку Просмотр проезда и при помощи кнопки включите анимацию движения модели.
