Оформление откосов на проектной поверхности

При формировании статической проектной поверхности можно указать, между какими линиями трассы должны строиться откосы. Для этого реализована возможность задания правил построения откосов. Такие правила позволяют получить корректные откосы, даже если в проекте используются нестандартные пользовательские имена линий трасс.

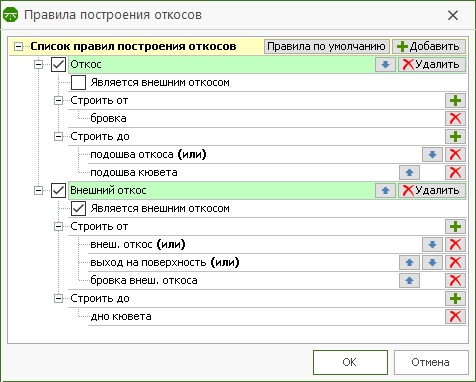

Чтобы открыть окно настройки правил, нажмите кнопку Проект > Проектная поверхность >  Настроить правила.

Чтобы создать новое правило, нажмите кнопку  Добавить правило. Новое правило появится в конце списка.

Внутри каждого правила имеется набор параметров, которые можно настроить. Укажите линии, между которыми необходимо построить откос, в разделах Строить от и Строить до. Чтобы выбрать линию, нажмите кнопку  Добавить линию в строке соответствующего раздела. Можно добавить неограниченное количество линий в каждом разделе. Между линиями при этом будет действовать правило логического «или». Приоритет применения снижается от верхней линии в списке к нижней. То есть если на участке нет первой в списке линии, программа пробует применить вторую и так далее по списку, пока не обнаружит подходящую. Чтобы удалить линию из правила, нажмите кнопку  Удалить линию в строке линии.

Для правильного направления штриховки на плане для внешних откосов включите опцию Является внешним откосом.

Чтобы удалить созданное правило, нажмите кнопку  Удалить правило в строке соответствующего правила. Кнопки и предназначены для перемещения различных элементов списка вверх и вниз соответственно. Чтобы восстановить правила построения откосов по умолчанию, нажмите кнопку Правила по умолчанию.
