Формирование динамической проектной поверхности

Динамическая проектная поверхность «следит» за исходными трассами и автоматически перестраивается при любых изменениях в трассах. Это означает, что она всегда отражает реальную геометрию трасс, на основе которых построена.

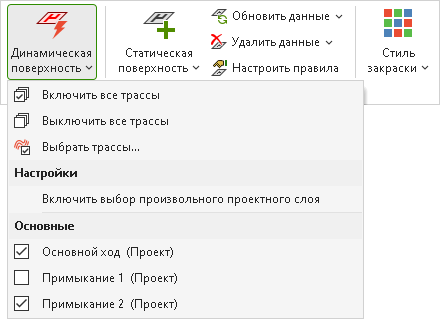

Чтобы включить формирование динамической поверхности по какой-либо трассе, нажмите кнопку Проект > Проектная поверхность > Динамическая поверхность. В появившемся выпадающем списке установите галочку рядом с нужной трассой. Пункт Включить все трассы включает формирование динамической поверхности сразу по всем трассам проекта.

Замечание. Следует помнить, что формирование динамической проектной поверхности для большого количества трасс или для очень длинной трассы может сказаться на быстродействии системы, поскольку каждое изменение в любой трассе (в продольном или поперечном профиле, в окне верха проектной поверхности и пр.) приводит к перестроению всей поверхности.

По умолчанию в качестве слоя динамической поверхности используется слой с названием Проект (название проектного слоя подписывается в скобках рядом с названием трассы в списке). Если слоя с таким названием в проекте нет, то система создаёт его автоматически при первом обращении к команде формирования динамической проектной поверхности.

Замечание. Обратите внимание, что в слое динамической проектной поверхности нет ни одной точки и ни одной линии. Это объясняется тем, что динамическая проектная поверхность строится не на основе рельефных точек и структурных линий, а на основе линий трассы. Таким образом, пользователь может «управлять» данной поверхностью только путём редактирования трассы: при изменении геометрии трассы перестраивается поверхность. Однако это не исключает возможности создания вручную новых точек и линий (не относящихся к геометрии трасс) в слое динамической проектной поверхности.

Если требуется отключить формирование динамической поверхности для некоторой трассы, вновь нажмите кнопку Динамическая поверхность и отключите галочку у этой трассы. Пункт Выключить все трассы позволяет для всех трасс проекта отключить формирование поверхности (слой Проект при этом не удаляется).

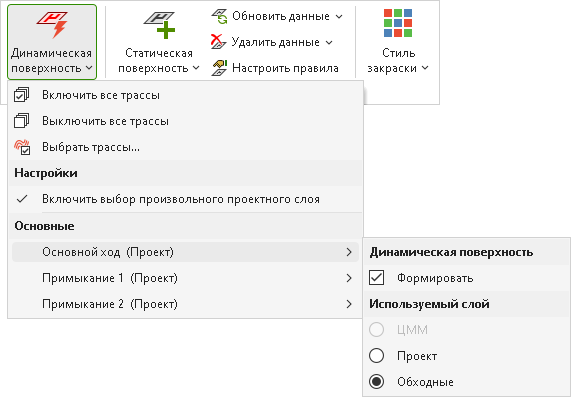

В редких случаях может возникнуть необходимость задать для трасс слой динамической поверхности, отличный от слоя, используемого по умолчанию. Сделать это можно, открыв выпадающее меню кнопки Динамическая поверхность и включив опцию Включить выбор произвольного проектного слоя. В результате у каждой трассы в списке появится подменю, в котором можно, во-первых, включить формирование динамической поверхности для трассы (галочка Формировать), а во-вторых, выбрать слой проекта, который следует использовать для формирования поверхности.

В этом случае для выбора доступны все слои проекта, кроме слоя, заданного для трассы в качестве существующей поверхности.

Слой для формирования поверхности также можно задать в свойствах трассы в инспекторе объектов, установив в разделе параметров Основные флаг Формировать поверхность в слой и выбрав в выпадающем списке один из слоёв проекта.

Закраска динамической поверхности

В динамической проектной поверхности автоматически закрашиваются проезжие части, обочины, разделительная полоса дороги, тротуары, газоны и велосипедные дорожки. При формировании поверхности этим элементам назначаются соответствующие стили закраски, существующие в системе по умолчанию: Проезжая часть, Обочина, Разделительная полоса и пр. Чтобы изменить стиль закраски какого-либо элемента или настроить дополнительные правила закраски, откройте выпадающий список кнопки Проект > Проектная поверхность > Стиль закраски и далее выберите необходимый стиль.

Откроется окно настроек закраски поверхности трассы. Каждый участок трассы для закраски (проезжая часть, обочина, разделительная полоса и пр.) представлен на отдельной вкладке. Для каждого участка можно настроить стиль и правила закраски.

В поле с названием участка выберите из списка стиль закраски. Стили, доступные для выбора, хранятся в редакторе стилей проекта на вкладке Заливки в 3D.
В разделе Основная закраска указаны линии трассы, между которыми автоматически применяется выбранный стиль закраски.
В поле Дополнительные сегменты можно выбрать сегменты трассы, к которым должен применяться данный стиль закраски. Для этого нажмите кнопку Добавить сегмент и выберите необходимый сегмент трассы.

На вкладках с дополнительными стилями можно настроить закраску тех участков трассы, для которых не предусмотрены предустановленные правила и стили.

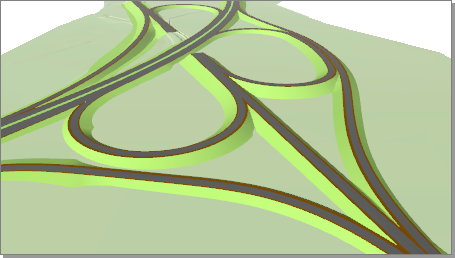

Ниже на рисунках показан вид проектной поверхности в плане и 3D-виде.
