Выемка грунта

Для моделирования корыта под земляное полотно или корыта под дорожную одежду следует использовать объект Выемка грунта. Чтобы задать на поперечном профиле выемку грунта, нажмите на панели инструментов редактора земляных работ кнопку  Создать объект и выберите тип создаваемого объекта: Выемка грунта. В списке объектов появится новый объект. При необходимости переименуйте его, указав для него осмысленное имя.

Для выемки грунта можно задать следующие параметры.

• Правило привязки. С помощью правила устанавливаются точки привязки, определяющие положение выемки грунта на поперечном профиле.

• Точки привязки. Положение объекта задаётся с помощью точек привязки. В качестве точки привязки может быть использован любой узел проектной поверхности, любой именованный узел существующей поверхности, а также точки пересечения линии верха земляного полотна с откосами. Точки привязки можно выбрать из раскрывающихся списков Левая и Правая в разделе Точки привязки или в режиме выбора точек привязки в окне поперечного профиля, который включается кнопкой . Если выбрано правило привязки, точки привязки определяются автоматически и заблокированы от изменений.

  Дополнительно можно задать смещение объекта от точек привязки. Поле для задания смещения отображается при нажатии на знак  рядом с полем Левая (или Правая).

• Поверхность привязки. В качестве поверхности привязки можно выбрать проектную, существующую или интерполированную поверхность. От поверхности привязки рассчитывается толщина объекта; верхней границей выемки грунта всегда выступает существующая поверхность.

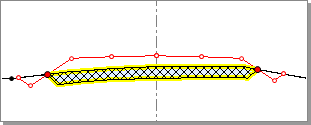

Если точки привязки не принадлежат поверхности привязки, то они на неё проецируются, определяя таким образом положение объекта на поверхности привязки. На рисунке ниже приведён пример, в котором в качестве точек привязки выступают левая и правая кромки проезжей части, а в качестве поверхности привязки — существующая поверхность.

При включении опции Привязка нижней стороны привязка происходит не по верхним точкам объекта, а по дну выемки грунта.

• Заложение боковых сторон. В этом поле указывается подходящее заложение стенок объекта.

• Расчёт низа слоя. Как правило, для выемки грунта нижняя граница слоя рассчитывается исходя из фиксированной толщины слоя. В поле Толщина, расположенном ниже, следует указать толщину объекта, а в поле Замер толщины — каким образом это значение будет использоваться.

Существует три варианта расчёта толщины.

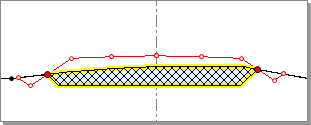

• По вертикали — означает, что толщина слоя имеет заданное значение в самой узкой части слоя.

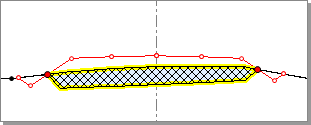

• По оси — толщина слоя имеет указанную величину там, где слой пересекает ось.

• По нормали — обеспечивается одинаковая толщина слоя на всём протяжении слоя (свойство Уклон низа при этом значении недоступно).

Другие типы слоя — С выравниванием и По привязке — подробно рассматриваются в контексте слоёв дорожной одежды в разделе Набор слоёв и слои дорожной одежды. Главное отличие возможностей формирования нижней границы выемки грунта от дорожной одежды — возможность выравнивания по нижней границе геологического слоя. Для этого в качестве поверхности выравнивания выберите Низ геологического слоя и далее один из геологических слоёв, попадающих на данный поперечный профиль.

• Уклон низа. В этом поле выбирается тип уклона низа слоя. Возможны следующие варианты.

• Не задан — низ слоя повторяет контур поверхности привязки.

• Горизонтальный — низ слоя горизонтален.

• Односкатный — низ слоя имеет уклон, заданный в поле Уклон низа.

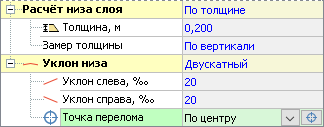

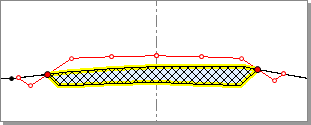

• Двускатный — для низа слоя указываются уклоны слева и справа от точки перелома. Точкой перелома может быть центр нижней границы слоя, любой узел проектной поверхности или любой именованный узел существующей поверхности. Также можно указать смещение от точки перелома.

• По точкам привязки — линия низа объекта при выборе этой опции соединяет точки привязки или параллельно опущена на расстояние, указанное в поле Толщина.
