Подготовительные работы на откосах

Перед проведением работ по уширению насыпи дорожного полотна проводятся подготовительные работы на откосах существующей дороги для лучшего сцепления досыпаемого грунта с существующей поверхностью. В зависимости от высоты насыпи эти работы могут заключаться в нарезке уступов или рыхлении откосов. В системе IndorCAD для моделирования таких работ используется один объект: Работы на откосах. Настройки объекта предусматривают возможность вручную указать необходимый вид работ на поперечном профиле или же выбрать автоматическое определение работ в зависимости от высоты и заложения откоса. Работа с объектом предполагает следующую последовательность действий.

1) Создание объекта. Чтобы задать на поперечном профиле набор уступов или указать участок поверхности для рыхления, нажмите кнопку  Создать объект и выберите тип создаваемого объекта: Работы на откосах. В списке объектов появится новый объект: Работы на откосах. В скобках указывается вид работ на данном поперечнике: уступы или рыхление.

2) Определение местоположения объекта. Задайте точки и поверхность привязки.

• Правило привязки. Выберите правило привязки, чтобы определить положение объекта на поперечном профиле. Точки привязки при этом устанавливаются автоматически и блокируются от изменений.

• Точки привязки. В качестве точек привязки может использоваться любой узел проектной поверхности и любой именованный узел существующей поверхности. Точки привязки можно выбрать из раскрывающихся списков Левая и Правая в разделе Точки привязки или в режиме выбора точек привязки в окне поперечного профиля, который включается кнопкой . Если выбрано правило привязки, точки привязки определяются автоматически и заблокированы от изменений.

  Дополнительно можно задать смещение набора уступов от точек привязки. Поле для задания смещения отображается при нажатии на знак  рядом с полем Левая (или Правая).

• Поверхность привязки. В качестве поверхности привязки можно выбрать проектную или существующую поверхность. При значении Существующая уступы строятся обычным способом от существующей поверхности, при значении Проектная уступы строятся по проектной поверхности (объёмы таких уступов не входят ни в насыпь, ни в выемку).

3) Определение вида подготовительных работ. На выбор доступны три варианта: Автоматически, Нарезка уступов, Рыхление откосов.

• Для автоматического определения вида работ на поперечниках в значениях параметра Вид подготовительных работ установите Автоматически. Далее выберите условие, при котором должно проводиться рыхление, и настройте параметры построения уступов. Обычно рыхление проводится при относительно небольшой высоте откоса либо когда существующий откос достаточно пологий, поэтому в системе предусмотрены соответствующие параметры: Рыхление при высоте менее и Рыхление при заложении более. Выберите один из этих параметров и задайте необходимое значение, например рыхление при заложении более чем 1:3. Если установлены оба ограничения (и по высоте, и по заложению), они одновременно будут учитываться при определении вида работ.

Чтобы исключить из объёмов работ пологие участки, на которых не требуется ни нарезка уступов, ни рыхление, включите опцию Минимальное заложение для ведения работ и укажите заложение существующей поверхности.

Преимущество автоматического определения вида работ заключается в том, что при применении объекта на диапазон поперечных профилей система рассчитает высоту и заложение участка поверхности, на котором проводятся работы (с учётом пересечения проектной и существующей поверхностей) и установит на каждом поперечнике соответствующий вид работ: в нашем примере при заложении более 1:3 — рыхление, при меньшем заложении — нарезку уступов, а при заложении поверхности более чем 1:15 работы проводиться не будут.

Также при автоматическом определении работ необходимо настроить параметры построения уступов. Эти параметры подробно описаны ниже.

• Для типа подготовительных работ Нарезка уступов доступен выбор способа нарезки: По высоте или По ширине. Данный параметр определяет, какая грань уступа отрезается в первую очередь: вертикальная (и тогда задаётся высота уступа) или горизонтальная (в этом случае указывается ширина). В зависимости от выбранного способа нарезки можно задавать параметры построения уступов на каждом поперечнике либо строить уступы по сетке высот, чтобы уступы на соседних поперечных профилях проходили на одном уровне.

  При выборе способа нарезки По ширине определяющим параметром является ширина уступа; высота каждого уступа при этом рассчитывается индивидуально. При таком способе нарезки уступов доступны следующие параметры построения.

  • Ширина уступа. Задайте необходимую ширину уступа.

  • Высота уступа не более. При необходимости ограничьте высоту уступа.

  • Уклон уступа. Если полка уступа не должна быть горизонтальной, задайте в этом поле требуемый уклон.

  • Минимальная высота. Уступы с высотой менее указанного значения не формируются.

При выборе способа нарезки По высоте подразумевается, что все уступы должны иметь одинаковую высоту, а ширина уступов может различаться. Такой способ нарезки уступов даёт возможность задать следующие параметры построения.

• Высота уступа. Задайте необходимую высоту уступа.

• Ширина уступа не более. При необходимости ограничьте ширину уступа.

• Уклон уступа. Если полка уступа не должна быть горизонтальной, задайте в этом поле требуемый уклон.

• Минимальная высота. Уступы с высотой менее указанного значения не формируются.

• Использовать сетку высот. Для того чтобы уступы на соседних поперечных профилях строились на одном уровне, можно использовать сетку высот. Данная настройка позволяет построить полки уступов на высотах, отмеряемых от заданной базовой высоты. Если задать одинаковую базовую высоту для группы поперечных профилей, то наборы уступов на них будут находиться на одном уровне. По умолчанию базовая высота устанавливается на уровне начала построения уступов, но также есть возможность задать точную Z-отметку или высоту относительно осевой точки. Включите эту опцию и задайте уровень, относительно которого построится сетка: По точке привязки, По высоте, Относительно осевой точки. Когда набор уступов выделен, в окне редактора поперечного профиля отображаются горизонтали сетки высот.

• По точке привязки. По умолчанию базовая высота устанавливается на уровне начала построения уступов, т.е. на уровне нижней точки привязки.

• По высоте. В качестве базовой высоты для проведения горизонталей сетки можно задать точную Z-отметку.

• Относительно осевой точки. Также можно задать смещение горизонталей сетки относительно осевой точки.

• При выборе вида подготовительных работ Рыхление откосов предполагается, что высота откоса на участке работ относительно невелика либо откос достаточно пологий. В этом случае нарезка уступов не рассчитывается, а место рыхления обозначается специальным условным знаком.

4) Уточнение границ объекта. По умолчанию объект ограничивается проектной поверхностью. В поле Ограничить сверху выберите, должны ли уступы или рыхление ограничиваться проектной поверхностью, линией ВЗП или строиться строго по точкам привязки.

Смещение границ уступов

Чтобы при проведении работ по отсыпке и уплотнению насыпи на уступах могла разместиться дорожная техника, при проектировании уступов должно обеспечиваться достаточное расстояние от границ уступов до проектной поверхности (ширина насыпи на откосах). Когда проектная поверхность расположена на небольшом расстоянии от существующего откоса, насыпь на некоторых участках может получиться очень узкой, и впоследствии на таких участках не сможет разместиться строительная техника.

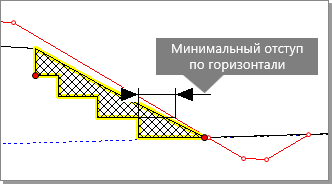

Для решения этой проблемы положение границ уступов можно скорректировать. Включите опцию Задать минимальный отступ от проектной поверхности. В полях По горизонтали и По вертикали появляются текущие значения минимального отступа от проектной поверхности уступа, наиболее близко расположенного к проектной поверхности. Чтобы сместить уступы по ширине, в поле По горизонтали введите минимальный отступ уступов от проектной поверхности.

При смещении фиксируются верхняя и нижняя граница набора уступов (левая и правая точки привязки). Уступ с минимальным расстоянием от проектной поверхности смещается на заданное значение. Другие уступы между точками привязки также смещаются от проектной поверхности, сохраняя при этом настроенные параметры ширины и высоты.

Отступ По вертикали позволяет задать минимальный отступ уступов от проектной поверхности по высоте.
