Редактор проектной поверхности

Редактор проектной поверхности трассы открывается кнопкой Редакторы >  Проектная поверхность, расположенной на ленте редактора Поперечный профиль.

Окно редактора разделено на две части: сверху отображается список сегментов проектной поверхности, а снизу — область, в которой определяются свойства текущего сегмента. Для работы с сегментами предусмотрена панель инструментов с командными кнопками. Эти команды продублированы в контекстном меню, которое открывается щелчком правой кнопки мыши на сегменте или группе сегментов.

Сегменты проектной поверхности разбиты на две группы в зависимости от расположения относительно оси: Левая часть и Правая часть. В каждой группе сегменты располагаются последовательно в порядке удаления от оси трассы. Последовательность их расположения определяет порядок их соединения друг с другом в профиле.

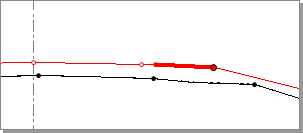

Выделенный в списке сегмент подсвечивается в окне поперечного профиля, его параметры отображаются в области Параметры. Можно выделить несколько сегментов справа или слева от оси, например, чтобы применить параметры сразу нескольких сегментов к другим поперечным профилям.

Выделить сегменты можно следующими способами.

• Для выделения одного сегмента щёлкните мышью на названии сегмента в списке или на изображении сегмента в окне поперечного профиля.

• Для выделения нескольких подряд идущих сегментов щёлкните на названии первого сегмента (или на изображении сегмента), а затем с клавишей Shift — на названии последнего в порядке сегмента (или на изображении сегмента). Для выделения нескольких отдельных сегментов щёлкните на них с клавишей Ctrl.
