Редактирование сегментов вручную и на плане

Помимо изменения значений параметров сегментов проектной поверхности, в системе есть возможность ручного редактирования сегментов в рабочей области редактора поперечных профилей, а также на плане.

Ручное редактирование проектной поверхности

Узлы проектной поверхности можно перемещать вручную, удерживая нажатой клавишу Ctrl. Узлы проектной поверхности при ручном редактировании притягиваются к узлам существующей поверхности.

Редактирование сегментов проектной поверхности на плане

Выделять сегменты проектной поверхности можно непосредственно на плане. Данный режим включается кнопкой Модель трассы > Проектные линии > Сегменты. Выделенные сегменты можно удалять или применять их параметры на выделенном диапазоне поперечников.

В данном режиме при наведении курсора сегменты подсвечиваются и появляется всплывающая подсказка с названием сегмента и пикетом, к которому он относится.

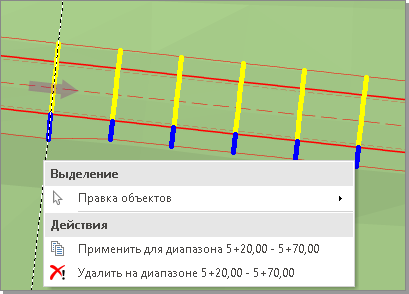

Чтобы применить параметры одного сегмента на диапазоне поперечников, выделите диапазон поперечников, щёлкните по сегменту, параметры которого необходимо скопировать, а затем в контекстном меню выберите пункт Применить для диапазона.

Аналогичным образом можно удалить сегмент на диапазоне, выбрав в контекстном меню пункт  Удалить на диапазоне.
