Примеры позиционирования сегментов

Рассмотрим на конкретных примерах возможные варианты позиционирования сегментов проектной поверхности.

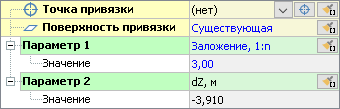

  1. Вывод линии откоса на существующую поверхность.

    2. Для сегмента, определяющего положение подошвы откоса, выберите в качестве поверхности привязки существующую поверхность. Не задавайте точку привязки и укажите Уклон или Заложение откоса. Линия откоса будет доведена до пересечения с существующей поверхностью с заданным уклоном.

    Обратите внимание, что второй параметр (dZ) недоступен: он вычисляется автоматически.

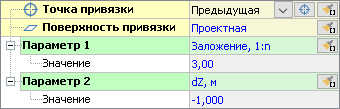

  1. Возможный вариант проектирования кювета.

    2. Создайте сегмент Кювет. В качестве точки привязки используйте предыдущую точку проектной поверхности. Задайте Заложение сегмента и параметр dZ, определяющий глубину кювета.

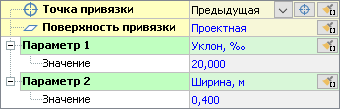

    Создайте сегмент Дно кювета. В качестве точки привязки используйте предыдущую точку проектной поверхности. Задайте Уклон, равный 20 ‰, и параметр dX, определяющий ширину дна кювета.

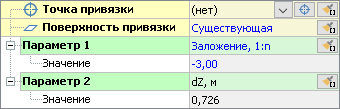

    Создайте сегмент Выход на поверхность. Задайте Заложение сегмента 1:-3. Напомним, что положительные значения уклонов и заложений соответствуют направлению сегмента вниз, а отрицательные — вверх. В качестве поверхности привязки выберите существующую поверхность, точку привязки не задавайте. Линия кювета будет доведена до пересечения с существующей поверхностью с заданным уклоном.

  1. Предположим, необходимо, чтобы дно кювета находилось на глубине 3 м от уровня бровки.

    2. Выделите сегмент Кювет. Для выполнения условия в качестве точки привязки необходимо задать узел, определяющий положение бровки трассы (п. бровка (проектная поверхность)). Поскольку параметры, определяющие положение сегмента, вычисляются относительно точки привязки, для выполнения условия достаточно задать параметр dZ, равный -3.

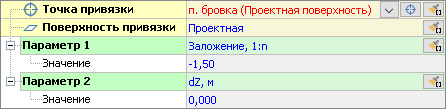

  1. Допустим, необходимо вывести полку внешнего откоса на выемке на один уровень с бровкой.

    2. Выделите сегмент, определяющий уровень полки внешнего откоса. Для выполнения условия в качестве точки привязки необходимо задать узел, определяющий положение бровки трассы. Установите параметр dZ, равный нулю. Это обеспечит совпадение Z-отметок бровки трассы и полки внешнего откоса.

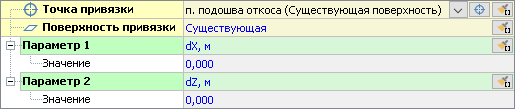

  1. Вывод подошвы проектного откоса на подошву существующего.

    2. В качестве точки привязки сегмента Откос необходимо задать узел, определяющий положение подошвы существующего откоса (для этого необходимо, чтобы вдоль подошвы откоса была проведена именованная структурная линия). Далее в качестве первого параметра выберите dZ, а в качестве второго — dX. Чтобы конечная точка сегмента совпала с точкой привязки, установите параметры dZ и dX равными нулю.

Конфликт параметров

Возможны ситуации, когда установленные для сегмента значения параметров противоречат друг другу, что не позволяет вычислить положение сегмента. В таких случаях данный сегмент и все последующие не отображаются в окне поперечного профиля, а сегмент, параметры которого конфликтуют, отображается в инспекторе объектов красным цветом.

Ниже представлены возможные конфликты параметров.

  • Положение сегмента определяется параметрами Уклон/Заложение и dZ. Задано положительное значение уклона/заложения, что соответствует направлению сегмента вниз относительно точки привязки, и положительное значение параметра dZ, а это значит, что текущий узел должен находиться выше точки привязки. В результате оказывается, что установленные параметры противоречат друг другу.

  • Сегмент строится до пересечения с существующей или интерполированной поверхностью. При этом установлено значение уклона сегмента, задающее направление сегмента, обратное от направления к поверхности привязки. В результате точка пересечения сегмента с поверхностью не найдена.
