Создание сегментов

Создаваемый сегмент позиционируется в списке после выделенного сегмента. Поэтому перед созданием нового сегмента необходимо выделить тот сегмент, после которого должен располагаться новый.

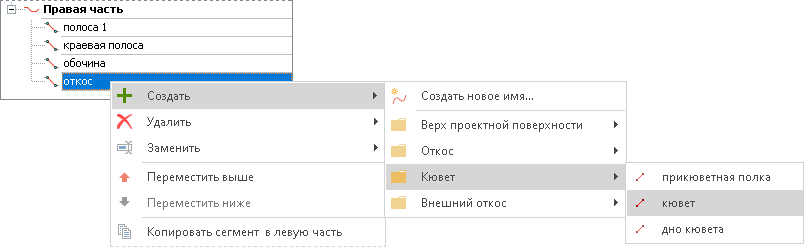

Для создания сегмента нажмите кнопку  Создать объект на панели инструментов. В открывшемся списке наименований выберите свободное имя.

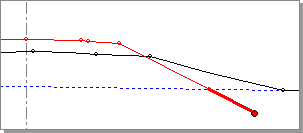

Имена, уже имеющиеся в текущем поперечном профиле, в этом списке недоступны, что позволяет избежать создания двух сегментов с одинаковыми именами. В результате появляется новый сегмент с выбранным именем, а текущий поперечный профиль обновляется в соответствии с внесёнными изменениями.

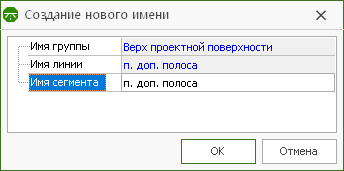

Если на момент создания сегмента в списке имён нет подходящего имени, то его можно создать, выбрав пункт  Создать новое имя… Откроется диалоговое окно Создание нового имени.

В первую очередь укажите имя группы. Для этого выберите из списка имя одной из существующих групп или введите в поле новое имя группы. Если выбрана существующая группа, то второй список содержит все существующие имена линий в этой группе. Для создания нового имени введите во втором поле имя линии, а в третьем поле — имя сегмента и нажмите кнопку ОК. Напомним, что введённому имени линии будут соответствовать имена узлов, образующих сегмент. Если введённое в диалоге имя уже используется в данном поперечном профиле, то поле подсветится красным цветом.

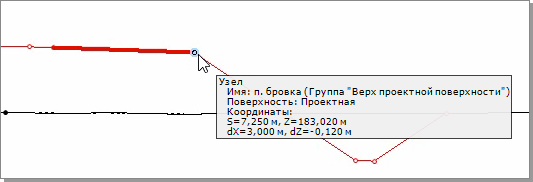

Имя линии и имя сегмента не всегда должны совпадать. Имя линии даёт название узлу, отображаемому в редакторе проектной поверхности. Имя сегмента — это название сегмента проектной поверхности, образованного этим узлом. Например, линии Кромка соответствует сегмент Краевая полоса, а линии Бровка — сегмент Обочина.

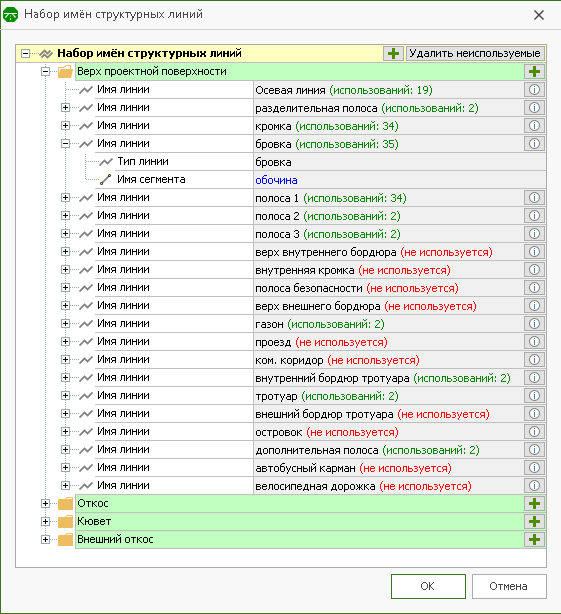

Напомним, что общий список для выбора имени сегмента формируется из набора имён в разделе Проект > Настройки проекта > Набор имён структурных линий.

В этом списке для каждого имени структурной линии проекта задано имя соответствующего сегмента.
