Проектирование уширений с помощью шаблонов

Шаблоны могут применяться при проектировании таких элементов, как переходно-скоростные полосы, автобусные карманы, разделительные полосы, бордюры и др. Такие шаблоны будем называть шаблонами уширений.

Создание шаблонов уширений

Чтобы открыть редактор шаблонов уширений, нажмите кнопку Модель трассы > Продольный профиль и ВПП >  Шаблоны уширений и в выпадающем меню выберите пункт  Редактор шаблонов уширений...

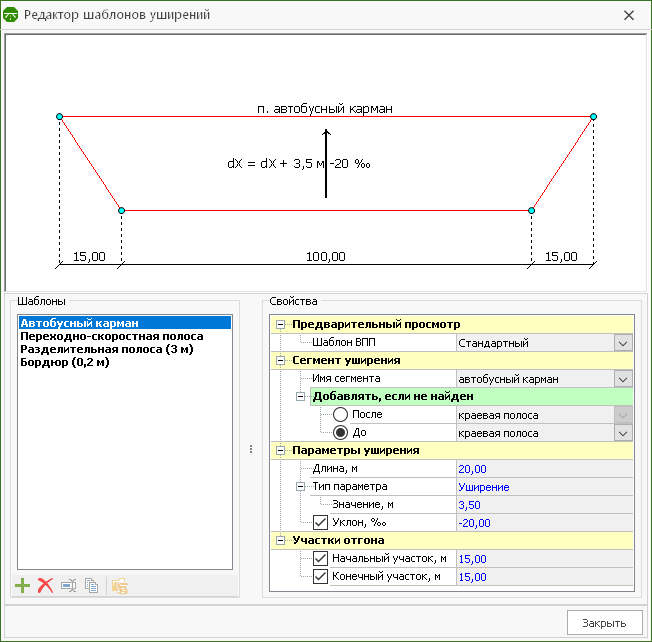

В редакторе шаблонов в области Шаблоны представлен список реализованных в системе шаблонов уширений. Под списком шаблонов находятся кнопки для управления шаблонами.

•  Создать новый шаблон. Создаёт новый шаблон уширения, который добавляется в конец списка шаблонов.

•  Удалить шаблон. Удаляет выделенный в списке шаблон.

•  Переименовать шаблон. Открывает окно для ввода имени выделенного в списке шаблона.

•  Копировать шаблон. Создаёт копию выделенного в списке шаблона.

•  Восстановить библиотеку. Заполняет библиотеку стандартными уширениями, предусмотренными в системе IndorCAD по умолчанию. Все пользовательские шаблоны при этом теряются.

Выделенный в списке шаблон отображается в области просмотра в центральной части окна. Параметры выделенного шаблона отображаются в области Свойства.

• Шаблон ВПП. Выбранный шаблон ВПП используется для демонстрации применения шаблона уширения в области просмотра. Если в выбранном шаблоне ВПП отсутствует уширяемый сегмент, то в области просмотра отображается упрощённая модель.

• В поле Имя сегмента указывается сегмент, к которому применяются параметры уширения. В качестве сегмента уширения может быть выбран любой элемент ВПП, но для удобства в каждом шаблоне рекомендуется использовать отдельный уширяющий сегмент. Если в момент применения шаблона указанный сегмент на трассе не найден, то он создаётся автоматически и размещается согласно настройкам раздела Добавлять, если не найден: После или До некоторого элемента. Так, при применении шаблона Автобусный карман будет автоматически создан сегмент «автобусный карман» и размещён перед краевой полосой.

Для создания нового имени сегмента уширения в списке Сегмент уширения выберите пункт  Создать новое имя... и введите название нового сегмента или предварительно добавьте новое имя в набор имён структурных линий.

• Длина. Если не выбран участок трассы, на котором следует применить шаблон, то шаблон применяется на указанную в этом поле длину, начиная с текущего поперечного профиля.

• В поле Тип параметра укажите способ изменения элемента уширения.

  • Для уширения сегмента на заданную величину выберите вариант Уширение и укажите величину, на которую нужно уширить сегмент.

  • Чтобы задать ширину сегмента выберите вариант Ширина и укажите значение ширины сегмента.

  • Чтобы задать высоту сегмента (например, при проектирования бордюров) выберите вариант Высота и укажите значение высоты сегмента.

• Чтобы задать или изменить уклон сегмента уширения, установите флажок опции Уклон и укажите значение уклона. В противном случае уклон редактируемого сегмента не меняется (если элементу уширения соответствует существующий сегмент ВПП) или устанавливается равным 0 ‰ (если создаётся новый сегмент).

• Участки отгона. При необходимости задайте длины участков отгона уширения.

Пример

Рассмотрим пример создания шаблона для добавления островка безопасности.

1. Создайте новый шаблон уширения и назовите его Островок безопасности.

2. Задайте в качестве сегмента уширения «островок безопасности». Для этого предварительно добавьте такое имя в набор имён структурных линий или создайте его, выбрав в списке Сегмент уширения пункт  Создать новое имя... и введя название нового сегмента.

3. В разделе Добавлять, если не найден задайте параметры добавления нового сегмента: до краевой полосы.

4. Задайте длину уширения/ширину и уклон создаваемого сегмента. Также укажите участки отгона.

Применение шаблонов уширений

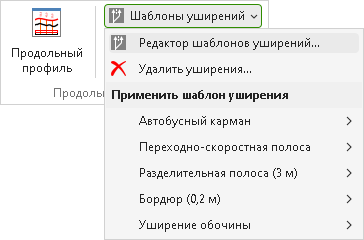

Шаблоны уширений можно использовать только на разбитых на поперечные профили трассах. Чтобы применить шаблон к трассе, сделайте трассу активной и выделите участок, на котором следует применить шаблон. Затем нажмите кнопку Модель трассы > Продольный профиль и ВПП >  Шаблоны уширений и в выпадающем списке выберите подходящий шаблон.

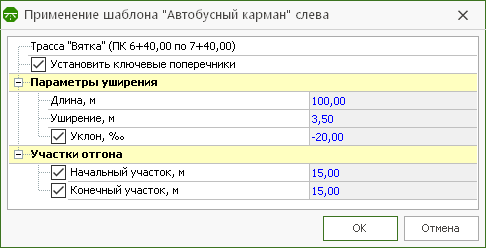

В появившемся диалоговом окне можно скорректировать параметры шаблона для его применения в конкретном случае. Сам шаблон, сохранённый в редакторе, при этом не изменяется.

Если в момент применения шаблона не выделен участок трассы, то шаблон применяется на заданную в параметрах шаблона длину, начиная с текущего поперечного профиля трассы.

Удаление уширений на трассе

Чтобы перенести заданные уширения на другие участки, необходимо предварительно удалить уширения из проектной поверхности. Для этого выделите необходимый участок трассы или всю трассу. Затем нажмите кнопку Модель трассы > Продольный профиль и ВПП >  Шаблоны уширений и в выпадающем списке выберите Удалить уширения.

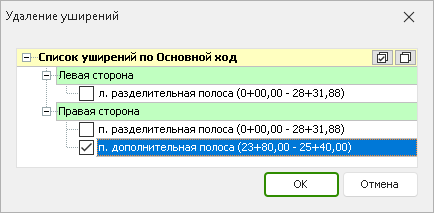

В появившемся диалоговом окне выберите участки, на которых требуется удалить заданные ранее уширения, и нажмите OK.
