Вариантное проектирование продольного профиля

В системе IndorCAD имеется возможность работы с несколькими вариантами продольного профиля для одной трассы. Вариантное проектирование позволяет найти наиболее подходящее решение и за счёт этого повысить качество проекта, а также снизить затраты заказчика на строительные работы и материалы.

Методы проектирования

Продольный профиль может быть запроектирован классическим или сплайновым методом.

• Классический метод. Продольный профиль трассы представляется в виде ломаной линии, в вершины которой вписаны дуги окружностей. Построение продольного профиля классическим методом может быть произведено в автоматическом режиме с учётом ограничений на количество вершин и максимальный продольный уклон.

• Сплайновый метод. Продольный профиль трассы представляется в виде линии, отметки которой можно произвольно редактировать на каждом поперечном профиле. При этом может быть выполнен автоматический поиск оптимального (наиболее гладкого) профиля с учётом ограничений на допустимые вертикальные перемещения его точек. Применение этого метода наиболее эффективно при выполнении проектов реконструкции и ремонта автомобильных дорог, где требуется в условиях жёстких ограничений достаточно точно повторить геометрию существующей дороги.

Добавление и удаление варианта продольного профиля

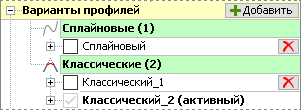

Для одной трассы одновременно может быть запроектировано несколько профилей классическим и сплайновым методами. Существующие профили отображаются в разделе Варианты профилей инспектора объектов. Все профили трассы, в зависимости от метода проектирования, разделены по группам: Сплайновые и Классические. Профиль, с которым в данный момент ведётся работа, является активным. Чтобы сделать профиль активным, дважды щёлкните на нём кнопкой мыши.

Чтобы добавить новый профиль, откройте выпадающее меню кнопки  Добавить. Можно создать новый профиль или профиль на основе текущего.

Выбор метода проектирования продольного профиля

Рассмотрим подробнее построение продольного профиля для каждого из этих вариантов.

• Построение нового профиля.

• Сплайновый. Новый профиль в точности повторяет линию существующей поверхности.

• Классический (пустой). Создаётся пустой профиль, представляющий собой прямую линию, соединяющую две вершины: в начальной и конечной точках существующей поверхности.

• Классический по заданным критериям. При выборе этого варианта открывается окно автоматического построения профиля. Новый профиль строится в соответствии с введёнными параметрами на основе существующей поверхности.

• Построение профиля на основе текущего.

  • Сплайновым методом. Построение профиля сплайновым методом на основе сплайнового или классического профиля происходит без потери данных, новый профиль в точности повторяет отметки исходного профиля.

  • Классическим методом.

    • На основе сплайнового профиля. При выборе этого варианта открывается окно автоматического построения профиля. В соответствии с заданными в этом окне параметрами система «пытается» повторить сплайновый продольный профиль прямыми участками и круговыми кривыми. Этот приём можно использовать, например, при выполнении проектов ремонта, когда итоговый продольный профиль должен быть классическим. Используя инструменты сплайнового метода, можно построить достаточно точное приближение продольного профиля существующей дороги, а затем преобразовать профиль в классический, представив его набором прямых участков и круговых кривых.

    • На основе классического профиля. Новый профиль в точности повторяет отметки исходного профиля.

    • Преобразование сплайна в классику. При построении анализируются элементы профиля с учётом прямых и кривых участков, а затем в вершины профиля вписываются радиусы.

Для удаления варианта профиля служит кнопка  напротив названия.

Отображение нескольких вариантов профилей

Для сравнения вариантов профилей можно одновременно отобразить несколько продольных профилей. По умолчанию отображается активный вариант продольного профиля: рядом с названием профиля установлен флаг видимости. Чтобы отобразить ещё один вариант профиля, установите флаг видимости рядом с соответствующим вариантом. Для каждого варианта можно выбрать цвет и задать толщину линии профиля. Неактивный профиль отображается назначенным цветом, но осветлённым.

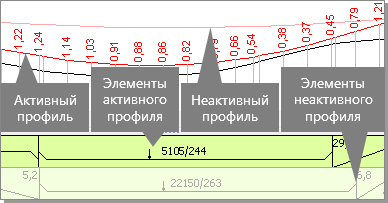

Ниже приведён пример отображения двух вариантов продольного профиля: линия неактивного профиля и график элементов этого профиля отображаются более бледным цветом. Отметки и поперечники отображаются только для активного профиля, редактированию подлежит также только активный вариант профиля.

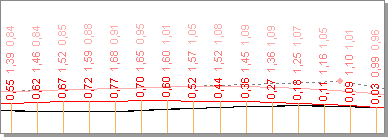

При отображении в редакторе двух вариантов профиля показываются рабочие отметки активного и неактивного профилей, а также разница между рабочими отметками двух профилей.
