Построение сечений

Линию разреза можно задать двумя способами: используя в качестве линии сечения любой линейно-протяжённый объект плана (например структурную или ситуационную линию) или задав щелчками мыши произвольную линию сечения.

Зададим секущую линию щелчками мыши. Предварительно включите видимость триангуляции и точек и отключите отображение изолиний.

1. Включите режим построения сечений, нажав кнопку Чертежи и ведомости > Сечения >  Сечение поверхностей. В окне подтверждения включения слоёв для отображения в сечениях дайте утвердительный ответ, нажав кнопку Да.

2. Зададим произвольную линию сечения, пересекающую реку от берега до берега. Для этого щелчками мыши укажите начало и конец линии. Завершите построение линии двойным щелчком мыши на последней точке или щелчком правой кнопки мыши.

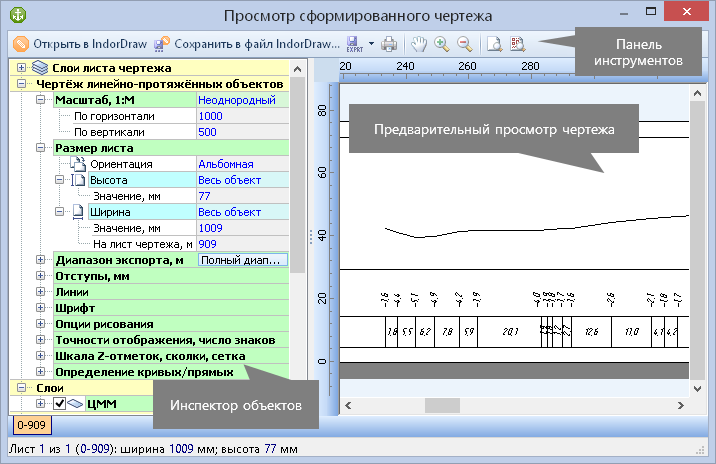

3. По завершении построения секущей линии откроется окно просмотра чертежа сечения. Интерфейс окна состоит из области предварительного просмотра чертежа (в центре), инспектора объектов (слева) и панели инструментов с кнопками для сохранения и экспорта чертежа.

Рассмотрим построение сечения по линейно-протяжённому объекту — линии судового хода. Сечение по участкам линии покажет в срезе рельеф дна под осью судового хода, что поможет оценить обеспеченность проектной глубины на протяжении судового хода.

1. Включите режим построения сечений, нажав кнопку Чертежи и ведомости > Сечения >  Сечение поверхностей.

2. Щелчком мыши отметьте участок линии судового хода в качестве секущей линии. Для удобства при наведении на неё курсора мыши линия подсвечивается.

3. Откроется окно просмотра сформированного чертежа.

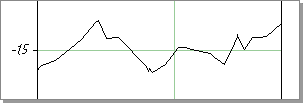

В окне просмотра можно визуально оценить рельеф дна на выбранном участке.

1. Чтобы изменить масштаб отображения, прокрутите колесо мыши или воспользуйтесь кнопками  Режим увеличения,  Режим уменьшения.

2. Для перемещения по чертежу перетащите изображение мышью, предварительно нажав кнопку  Режим панорамирования или удерживая нажатым колесо мыши. Также для этого можно перетащить бегунок в полосе прокрутки.

Чертёж можно настроить для дальнейшего использования. Рассмотрим некоторые параметры настройки чертежа.

1. Не все параметры в интерфейсе окна настроек применимы для данного чертежа. Неиспользуемые параметры лучше скрыть, щёлкнув мышью на значке  рядом с названием раздела. Скройте параметры Другие объекты и Слои.

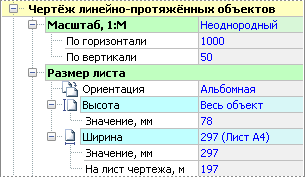

2. В разделе Масштаб можно задать горизонтальный и вертикальный масштабы чертежа. Для наглядности измените значение в поле По вертикали, указав сначала значение 10, затем — 50.

3. В разделе Размеры листа можно указать высоту и ширину листа чертежа. Предположим, что нам нужно распечатать чертёж на листах формата А4. Зададим соответствующие высоту и ширину. Так как высота всего объекта меньше высоты листа А4, оставим значение в поле Высота по умолчанию. В поле Ширина выберите значение 297 (Лист А4).

4. В разделе Шкала Z-отметок, сколки, сетка содержатся параметры настройки шкалы, сетки и направляющих. В поле Шаг шкалы Z-отметок задайте значение 0,5 м, а также включите опцию Сетка.

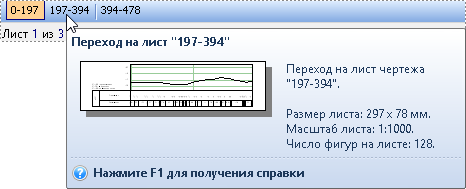

5. Так как при заданном масштабе и ширине листа чертёж не умещается на один лист, то он разбивается на несколько листов. Для переключения между листами чертежа используйте закладки листов в нижней части окна.

После настройки необходимых параметров вы можете выполнить с чертежом ряд действий.

1. Чертёж сечения может быть распечатан. Для этого воспользуйтесь кнопкой  Печать на панели инструментов.

2. Если необходимо внести какие-либо корректировки в чертёж, то можно открыть его в программе IndorDraw, нажав кнопку  Открыть в IndorDraw. Или же можно сохранить чертёж в файл IndorDraw, чтобы в любое время открыть его непосредственно в этой программе. Для этого воспользуйтесь кнопкой  Сохранить в файл IndorDraw...

3. Также можно экспортировать чертёж в различные форматы, выбрав подходящий из выпадающего списка кнопки  Экспорт. Среди форматов, в которые может быть осуществлён экспорт, форматы AutoCAD, PDF и ряд форматов файлов изображений.
