Формирование укрупнённых планов прорезей

В системе IndorCAD/River реализован специальный инструмент, позволяющий создавать чертежи укрупнённых планов прорезей с нанесением на них всех необходимых данных.

Создание чертежа

Составим чертёж укрупнённого плана имеющейся в нашем проекте прорези.

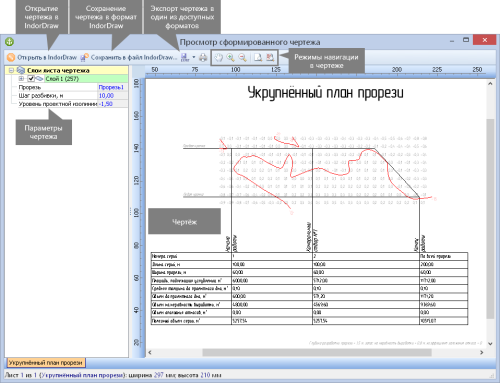

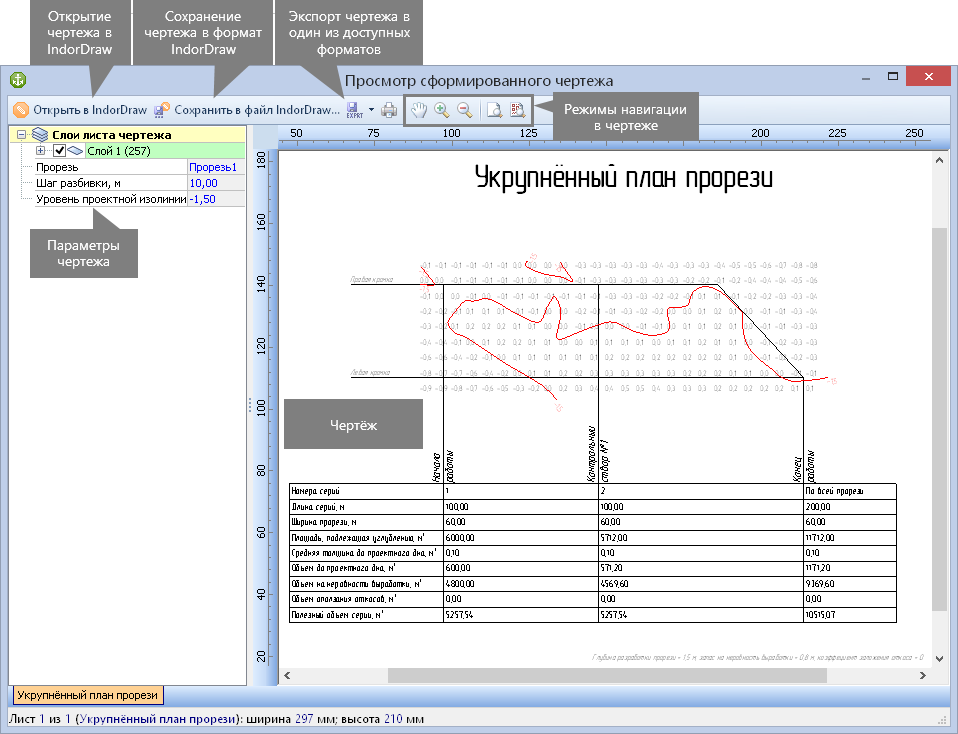

1. Чтобы создать чертёж укрупнённого плана прорези, нажмите кнопку Чертежи и ведомости > План > Прорезь. Откроется окно просмотра сформированного чертежа.

Рассмотрим подробнее окно просмотра сформированного чертежа.

2. В левой части окна находятся настройки чертежа. Сверху отображаются слои листа чертежа. В поле Прорезь указывается прорезь (в случае, если их несколько), по которой требуется сформировать чертёж укрупнённого плана. В поле Шаг разбивки задаётся шаг разбивки, по которому отображаются толщины снимаемого слоя грунта над проектным дном. В поле Уровень проектной изолинии требуется указать проектный уровень для отображения на чертеже.

3. В центральной части располагается чертёж укрупнённого плана прорези с указанием толщин снимаемого грунта в дециметрах. Также на чертеже указана проектная изолиния, соответствующая гарантированной глубине судового хода. Под укрупнённым планом располагается таблица, содержащая в себе результаты подсчётов площади прорези и объёмов извлекаемого грунта.

Экспорт чертежа

С чертежом укрупнённого плана прорези, как и с другими чертежами в системе IndorCAD/River, можно выполнить следующие действия.

1. Чертёж может быть передан в систему IndorDraw или сохранён в формат RDW для открытия в IndorDraw (кнопки  Открыть в IndorDraw и  Сохранить в файл IndorDraw… соответственно).

2. В выпадающем меню кнопки  Экспорт представлены варианты форматов экспорта чертежа.

3. С помощью кнопки  Печать чертёж может быть распечатан.
