Импорт данных из проектов IndorCAD

Система IndorCAD/River позволяет импортировать в проект данные из других проектов, созданных в системе IndorCAD. Эта возможность может быть применена, например, если требуется использовать в своём проекте полученные другими пользователями результаты. Предположим, что работа, состоящая в построении линий корневого берега и судового хода, а также в нанесении на план условных знаков была выполнена другим сотрудником. Требуется подгрузить эти линии в текущий проект и объединить их в группы для дальнейшей работы.

Импорт данных из проектов IndorCAD

Выполним импорт данных.

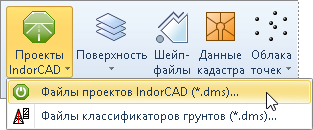

  1. Нажмите кнопку Данные > Импорт >  Проекты IndorCAD, а затем в выпадающем меню выберите пункт  Файлы проектов IndorCAD (*.dms).

  1. В диалоговом окне импорта файла найдите и выделите файл проекта, из которого будет выполнен импорт (он находится в папке IndorCADRiver.Projects и имеет название Русловая съёмка.dms), после чего нажмите кнопку Открыть.

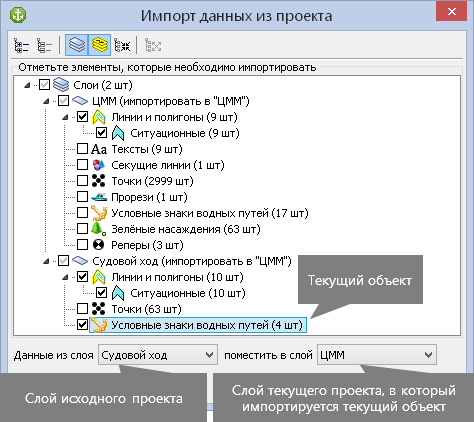

  2. Перед вами — окно настройки импорта. В центре окна отображается дерево объектов импортируемого проекта. Требуется отметить галочками те объекты, которые следует импортировать в текущий проект. Обратите внимание, что в импортируемом проекте два слоя, поэтому требуется отметить объекты в каждом слое. В слое ЦММ отметьте объекты Линии и Полигоны > Ситуационные, а в слое Судовой ход отметьте пункты Линии и Полигоны > Ситуационные и Условные знаки водных путей.

  3. Данные из каждого слоя импортируются в слой с таким же названием. Если такого слоя в проекте нет, то он будет создан автоматически. Так как нам требуется перенести данные из обоих слоёв в слой ЦММ, то для объектов слоя Судовой ход в поле Поместить в слой выберите слой ЦММ.

  1. Нажмите кнопку ОК, чтобы импортировать выбранные объекты в текущий проект. Обратите внимание, что в дереве проекта появились новые группы объектов Полигоны и линии и Условные знаки водных путей.

  2. Впишите объекты проекта в рабочую область, нажав кнопку Главная > Редактирование и поиск >  Показать весь проект или дважды щёлкнув колесом мыши на плане проекта.

Группировка линий слоя

Все линии слоя объединены в две группы линий: Ситуационные и Структурные. Принадлежность линии одной из групп определяется по её типу. Если линий много, то для удобства работы с ними можно создавать новые группы и распределять линии по этим группам. При этом новые группы могут включать как ситуационные, так и структурные линии. Создадим новую группу и переместим в неё линии, составляющие ось судового хода.

  1. Удерживая нажатой клавишу Shift, выделите все составляющие ось судового хода линии.

  2. В инспекторе объектов появилась вкладка  Выделенные объекты, на которой отображены свойства выделенных объектов. Импортированные линии, составляющие ось судового хода, являются ситуационными и располагаются в одной группе, поэтому в поле Группа указана группа Ситуационные. Введите в поле название новой группы Судовой ход и подтвердите создание группы клавишей Enter.

  1. Обратите внимание, что в дереве проекта в группе Полигоны и линии появилась новая подгруппа Судовой ход, в которую были перенесены выделенные линии.
