Формирование чертежа схемы ОДД

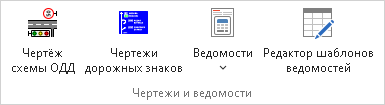

Чтобы сформировать чертёж схемы организации дорожного движения, на вкладке Данные в разделе Чертежи и ведомости нажмите кнопку  Чертёж схемы ОДД.

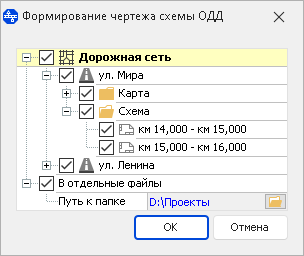

В появившемся диалоговом окне выберите дорогу (или несколько дорог), по которой нужно сформировать чертёж, и листы, которые должны входить в чертёж.

Если выбрано несколько дорог, то чертёж каждой дороги можно сохранить в отдельный файл. Для этого установите флаг В отдельные файлы, укажите путь к папке, в которую нужно сохранить чертежи, и нажмите кнопку ОК.

Если флаг В отдельные файлы снят или в списке выбрана одна дорога, то при нажатии кнопки ОК открывается окно предварительного просмотра чертежа. В нижней части окна расположены закладки листов чертежа. В списке в левой части окна отображаются слои итогового чертежа. Обратите внимание, что на чертёж передаются только те слои, видимость которых включена на момент формирования чертежа. Чтобы отобразить в списке все слои, в разделе Общие настройки нужно снять флаг Удалять пустые слои.

В разделе Стили таблиц настраивается стиль отображения подписей линейного графика: шрифт, цвет, размер символов.

В разделах Штамп схемы и Штамп узлов можно выбрать и отредактировать штампы чертежа. Чтобы открыть редактор штампа, нажмите кнопку Редактировать штамп в поле Штамп схемы.

Готовый чертёж можно распечатать или экспортировать в различные форматы. Экспортировать чертёж можно двумя способами.

• Экспорт чертежа в другие системы. Чертёж можно открыть для дальнейшей доработки в сторонних программах, в том числе в системе подготовки чертежей IndorDraw. Полный список программ доступен в выпадающем меню кнопки  Открыть в программе на панели инструментов.

• Экспорт чертежа в файлы. Чертёж можно экспортировать в отдельный файл. Варианты экспорта представлены в выпадающем меню кнопки  Экспорт. Они позволяют экспортировать чертёж в различные форматы, в том числе в файлы чертежа IndorDraw, DWG/DXF и пр.
