Светофоры

В системе IndorTrafficPlan светофоры создаются в соответствии с ГОСТ Р 52282–2004 «Технические средства организации дорожного движения. Светофоры дорожные. Типы и основные параметры. Общие технические требования. Методы испытаний».

Создание светофора

Чтобы создать светофор, включите режим Главная > Обустройство > Светофоры и выберите в выпадающем меню светофор нужного типа. Светофоры создаются по тому же принципу, что и дорожные знаки (см. раздел Дорожные знаки, пункт Создание дорожного знака).

После создания светофора в инспекторе объектов отображаются его свойства. Светофору можно задать тип установки, на которой он расположен: ОСФГ (прямая опора), ОГСГ (Г-образная опора) или на объекте. В поле Год установки указывается дата установки светофора. Год установки выводится в ведомости светофорных объектов. На светофоры типа Т.1 можно добавить информационные световые секции, выбрав нужный вариант (ИС.л, ИС.п, ИС.л + ИС.п) в поле Информационные секции.

Добавление светофора на стойку

На одной стойке может быть размещено несколько светофоров. Они могут располагаться как с одной стороны стойки, так и с разных. Добавить светофор на стойку можно в разделе Светофор. Для этого напротив названия стороны, на которую нужно добавить светофор, нажмите кнопку . По умолчанию добавляется универсальный светофор. Выбрать нужный тип светофора можно в выпадающем списке Дорожный светофор. Кнопка позволяет удалить светофор со стойки.

СОВЕТ. В случае когда требуется установить дорожный знак и светофор на одной стойке, необходимо по отдельности добавить дорожный знак и светофор, задать им одинаковое местоположение и отключить подпись местоположения у одного из объектов. Таким же образом рекомендуется поступать, когда светофор расположен на опоре освещения.

Изменение положения светофора

Положение светофора можно редактировать непосредственно на схеме, используя управляющие точки.

Точное положение светофора на дороге, а также смещение можно задать в его свойствах в разделе Геометрия.

Угол поворота стойки светофора можно изменить в свойствах светофора в поле Направление.

Изображение светофора

Изображение светофора можно повернуть при помощи управляющей точки. По умолчанию изображение светофора ориентируется на угол поворота стойки.

Общие параметры отображения светофоров задаются в свойствах слоя Светофоры. Здесь можно настроить цвета изображения светофора, задать масштаб условного знака и изображения на выноске, а также толщину самой выноски. При отключенном отображении выноски светофоры будут обозначаться только при помощи условных знаков. Условные знаки светофоров можно отображать с белой заливкой (по ГОСТ Р 52289—2019) или без неё (согласно Приказу №274).

В свойствах выбранного светофора в поле Масштаб можно индивидуально настроить масштаб изображения, этот параметр перекроет значение заданное в стиле слоя.

Выноска и подписи светофоров

Отображение информационных подписей (тип светофора) настраивается в свойствах слоя Светофоры в разделе Информационные подписи.

Параметры подписей местоположения светофоров задаются в свойствах слоя Светофоры в разделе Подписи местоположения.

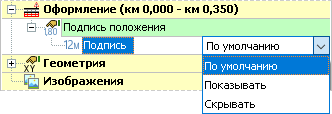

Подпись местоположения у конкретного светофора можно произвольно перемещать вдоль выноски за управляющую точку. В режиме активного листа подпись местоположения можно скрыть на конкретном листе.

У светофоров, как и у дорожных знаков, можно редактировать геометрию выноски при помощи управляющих точек.

Информационные подписи, подписи местоположения и выноски для светофоров настраиваются так же, как и для дорожных знаков. Подробно работа с подписями и выносками описана в разделе Дорожные знаки в пунктах Информационные подписи и Выноска и подпись местоположения.
