Расчётные параметры дороги

Для дороги в проекте IndorTrafficPlan могут быть заданы различные расчётные параметры, такие как категория дороги, разные ограничения и пр. Эти характеристики задаются либо для всей дороги в целом, либо для участков дороги.

Указать данные характеристики для всей дороги в целом можно в свойствах дороги в разделе Расчётные параметры. Если же для разных участков дороги эти характеристики отличаются, то нужно открыть редактор участков оси, создать в нём нужные участки дороги и задать для каждого участка свои ограничения.

Рассмотрим основные расчётные параметры, которые задаются для всей дороги.

• В выпадающем списке поля Направление движения можно выбрать направление движения на дороге. Для дорог с двухсторонним движением указывается направление Прямое и обратное, для дорог с односторонним движением — Прямое или Обратное. При выборе одностороннего движения все дорожные объекты на схеме ориентируются в одном направлении. Для осей прямого и обратного направления данное поле заблокировано от изменений, а направление движения определяется автоматически.
• Категория автомобильной дороги выбирается в поле Категория. В зависимости от назначенной категории меняется разрешённая скорость на дороге.
• Если вся дорога проходит по населённому пункту, то нужно включить флаг Населённый пункт. В противном случае этот флаг нужно выключить. Прохождение дороги по населённым пунктам используется при автоматическом подборе типоразмеров дорожных знаков (см. раздел Дорожные знаки).
• Ограничения, устанавливаемые для дороги, зависят от расчётной скорости, которая задаётся в поле Скорость. По умолчанию скорость соответствует указанной категории дороги, но при необходимости её можно изменить. Если значение разрешённой скорости задано вручную, то чтобы установить новые ограничения, нажмите кнопку в поле Ограничения. При этом все ограничения доступны для редактирования.
  • Наименьший радиус в плане. Недопустимые радиусы могут подсвечиваться в таблице линейного графика.
  • Наибольший уклон и длина уклона, минимальные радиусы выпуклых и вогнутых участков кривых в продольном профиле. В случае выхода за пределы допустимых значений об этом выдаются соответствующие предупреждения в окне продольного профиля и в таблице линейного графика.
  • Расстояние видимости (минимально допустимая длина видимого участка дороги) для остановки, до встречной машины или при обгоне.

Задание расчётных параметров для участков дороги

Довольно часто бывает так, что автомобильная дорога не имеет на всём своём протяжении одинаковые параметры, а содержит участки с разными характеристиками. Например, дорога III категории переходит на каком-то фрагменте во II категорию, или основная часть дороги проходит за городом, а небольшой участок — по населённому пункту. В таком случае нужно создавать участки на оси и задавать для них индивидуальные характеристики.

Чтобы открыть редактор участков оси, нажмите кнопку в строке Расчётные параметры. В этом редакторе можно задавать участки для категории автомобильной дороги, ограничений и прохождения по населённым пунктам.

Для создания нового участка нажмите кнопку Создание объектов и в нужной области обозначьте щелчками мыши начало и конец участка. Далее в инспекторе объектов можно уточнить начало и конец созданного участка, а также его индивидуальные параметры, отличающиеся от параметров по умолчанию, заданных в свойствах оси автомобильной дороги. Щелчком мыши можно выделить любой участок. Кнопка Удалить позволяет удалить выделенный участок.

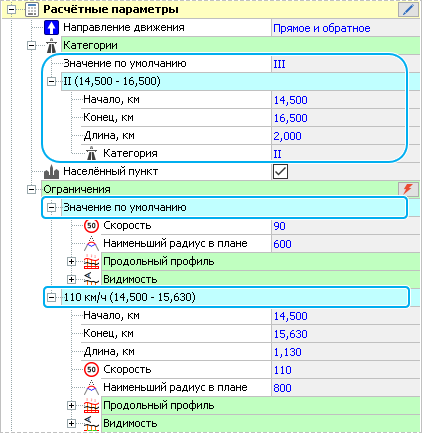

После создания участков в свойствах дороги отображаются расчётные параметры всей дороги и созданных участков.
