Отчёты СКДФ

В системе IndorRoad реализована возможность выгрузки данных в Систему контроля дорожных фондов (СКДФ). Для передачи данных в СКДФ формируется набор отчётов в виде таблиц. Формы таблиц разработаны совместно с представителями ФАУ «РОСДОРНИИ». Для формирования отчётов используется кнопка Данные > СКДФ.

Отчёты СКДФ по диагностике

В раздел Данные > СКДФ > Диагностика входят отчёты, содержащие информацию по данным диагностики: показатели продольной ровности покрытия, наличие дефектов покрытия, коэффициенты сцепления и др.

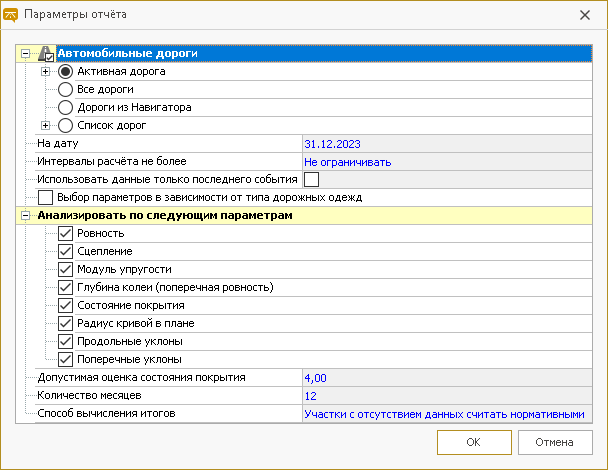

Чтобы сформировать сводную ведомость, содержащую сведения о нормативном состоянии автомобильной дороги, выберите Данные > СКДФ > Диагностика > 1. Сводные данные инструментальной диагностики и настройте параметры отчёта:

В разделе Автомобильные дороги выберите дороги для формирования отчёта.
В поле На дату укажите дату, на которую формируется отчёт.
Для формирования отчёта по данным измерений последней проведённой диагностики установите флаг Использовать данные только последнего события.
В разделе Анализировать по следующим параметрам выберите, по каким показателям производить расчёт: ровность, сцепление, модуль упругости, глубина колеи, состояние покрытия и др. Чтобы провести анализ результатов измерений для разных типов дорожных одежд, установите флаг Выбор параметров в зависимости от типа дорожных одежд. Далее для каждого типа дорожной одежды выберите параметры, которые нужно учитывать при расчёте нормативности. При необходимости какие-то типы дорожных одежд можно исключить из расчёта.
Введите значение допустимой оценки состояния покрытия в соответствующем поле.
В поле Способ вычисления итогов выберите, как при расчёте учитывать участки с отсутствием данных: считать нормативными, считать ненормативными или не учитывать вообще.

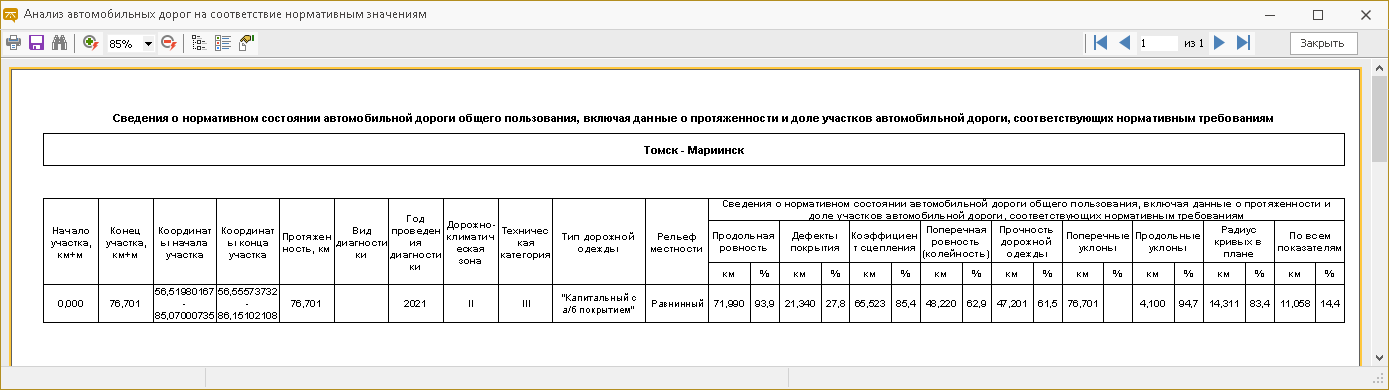

В сформированной ведомости по дороге просчитывается протяжённость и общий процент участков, соответствующих нормативным требованиям. Например, по продольной и поперечной ровности, дефектам покрытия и по всем показателям вместе взятым.

Сформированный отчёт можно экспортировать в различные форматы. Для передачи данных в СКДФ используются файлы формата MS Excel. Полученный файл при необходимости можно отредактировать и далее передать для последующей загрузки в СКДФ.

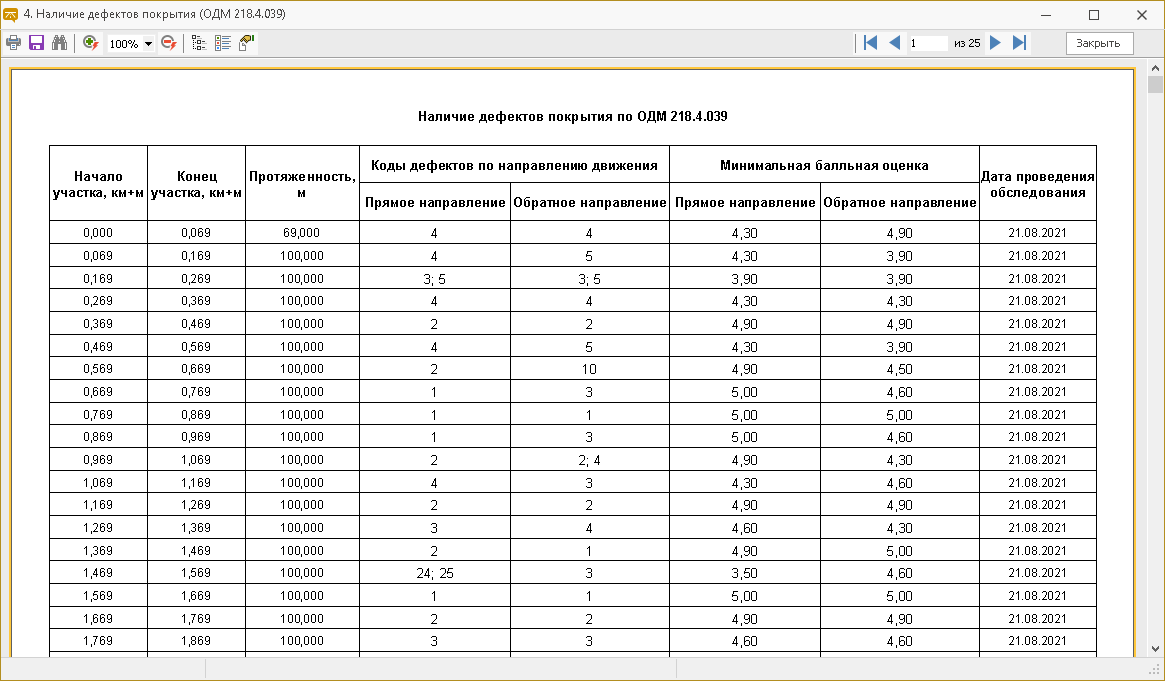

На рисунке ниже пример сформированной ведомости наличия дефектов покрытия по ОДМ 218-4-039. В ведомости отображена информация об участках измерения, коды дефектов по направлению движения, минимальная балльная оценка и дата проведения обследования.

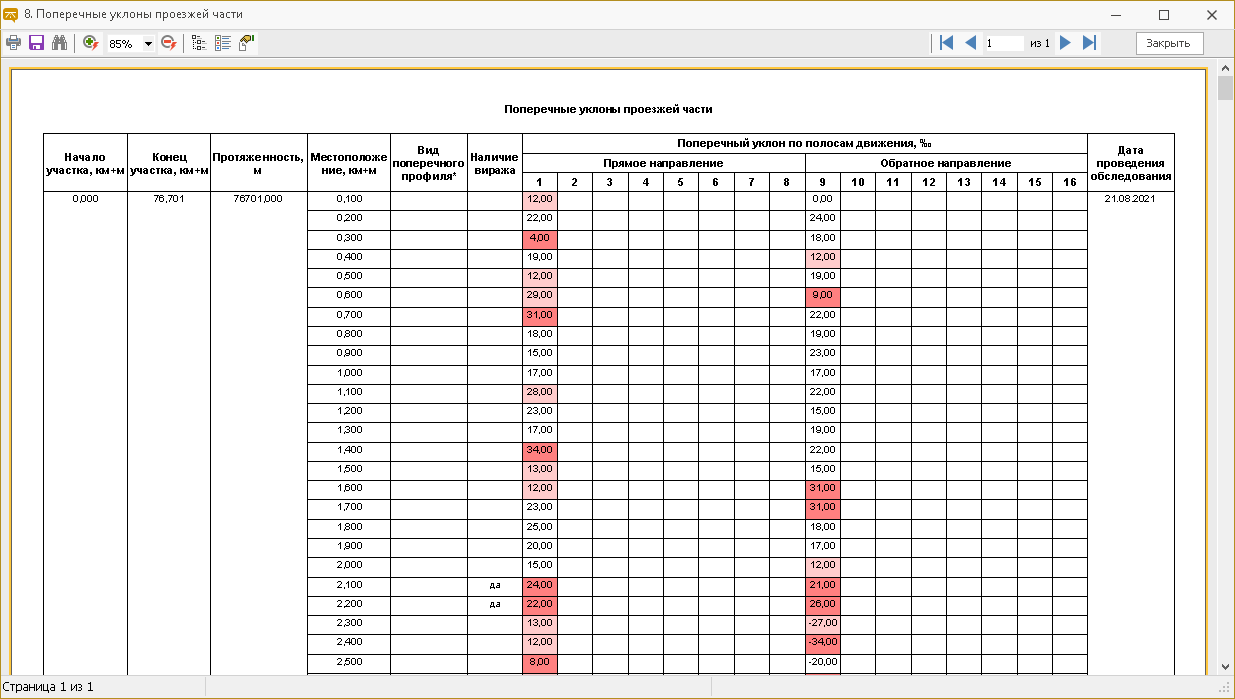

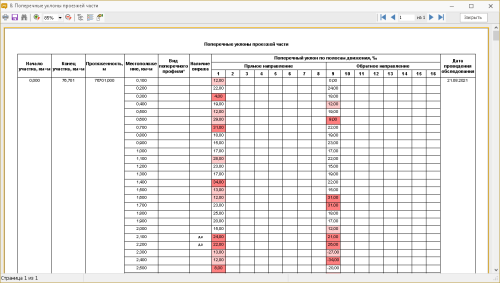

Ниже для примера представлена ведомость поперечных уклонов проезжей части. При формировании этого отчёта в дополнительных параметрах можно включить выделение показателей, не соответствующих нормативу, а также включить опцию определения нормативности поперечных уклонов на виражах.

В таблице отчёта представлены данные о местоположении и протяжённости участка, вид поперечного профиля, наличие или отсутствие виража и показатели величины поперечного уклона по полосам движения.

При этом значения измерений в таблице отмечены разными цветами:

Отклонение от норматива в пределах +/-5 цветом не отмечается.
Если значение измерения отличается от допустимого на +/-5, то ячейка выделяется бледно-розовым цветом.
Если отклонения от нормативного значения превышают +/-10, ячейка выделяется ярко-розовым.
