Карточки

В данном пункте меню содержатся формы отчётов для формирования карточек по мостовым сооружениям, водопропускным трубам или зданиям на выбранном направлении, содержащих основные сведения об объектах. Ниже приведены примеры некоторых карточек, которые используются при проведении технического учёта и паспортизации автомобильных дорог.

Карточка на мост (путепровод) по форме Э-1

При техническом учёте автомобильных дорог общего пользования в состав документов входят карточки на мосты (путепроводы). Чтобы сформировать карточки по всем мостовым сооружениям, в выпадающем списке кнопки Паспорт выберите Карточки > Э-1. Карточка на мост.

Окно настройки параметров отчёта аналогично диалогу настроек при формировании паспортов, при этом для карточек на мостовые сооружения имеется возможность производить автонумерацию страниц и выводить чертёж на всю страницу.

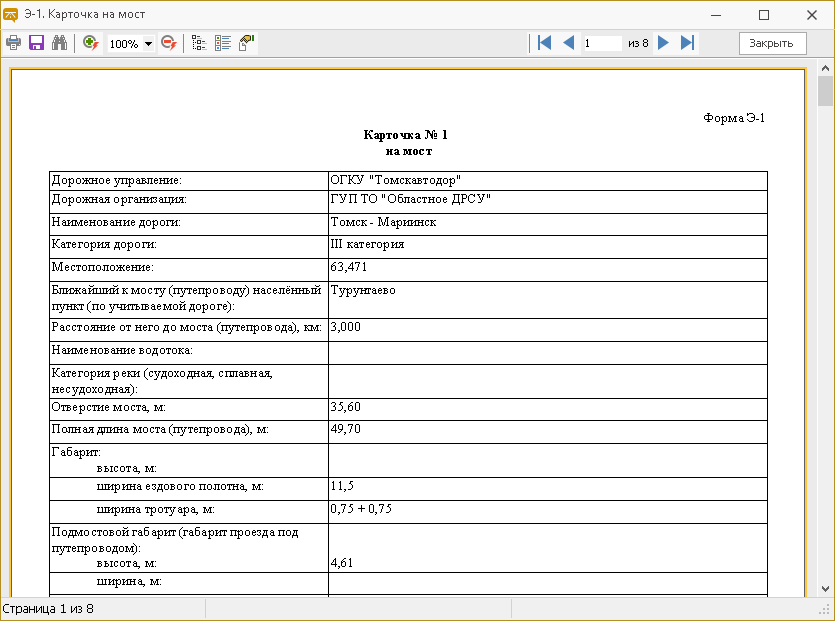

На рисунке ниже представлен пример сформированной в окне предпросмотра карточки на мостовое сооружение.

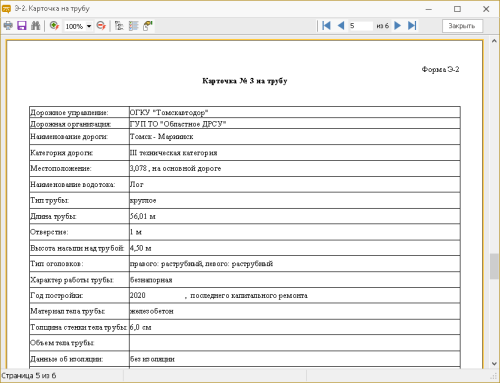

Карточка на трубу по форме Э-2

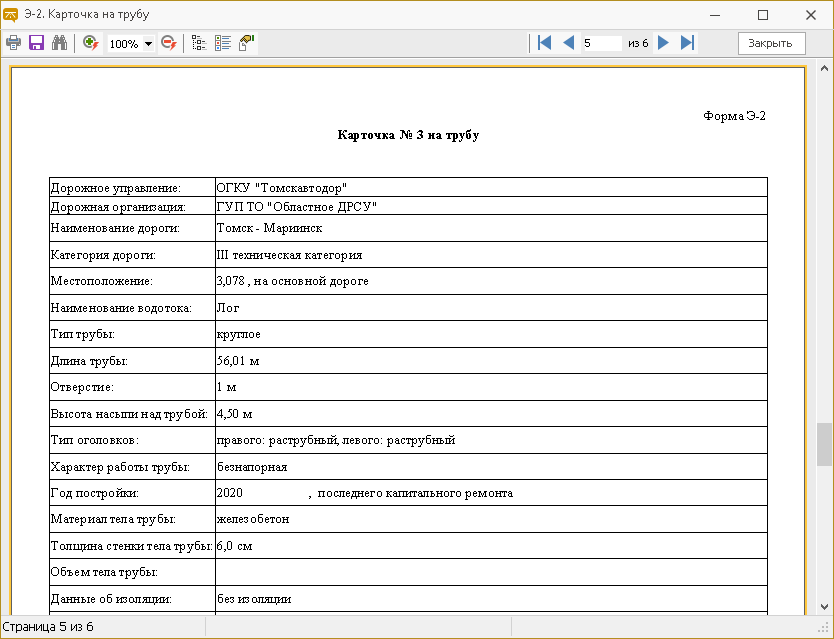

Для формирования карточек на водопропускные трубы в выпадающем списке кнопки Паспорт выберите Карточки > Э-2. Карточка на трубу. При настройке отчёта в разделе Дополнительные параметры имеется опция с возможностью отображения в отчёте дефектов водопропускных труб только для неудовлетворительных и аварийных состояний объекта.

В отчёте последовательно представлены карточки всех труб по выбранной дороге или на указанном участке дороги с фотографиями и чертежами.

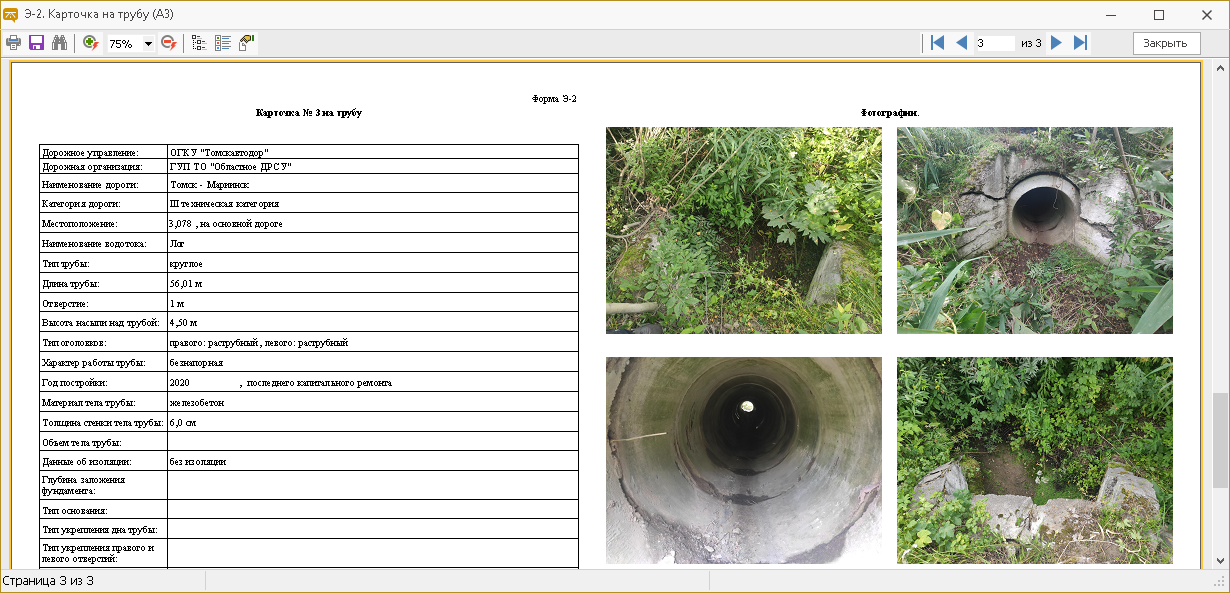

Данный отчёт также можно сформировать на листе формата А3. Для этого в выпадающем списке кнопки Паспорт выберите Карточки > Э-2. Карточка на трубу (A3). В этой форме отчёта на одном листе формата A3 в альбомной ориентации представлена карточка водопропускной трубы, её фотографии и чертежи.

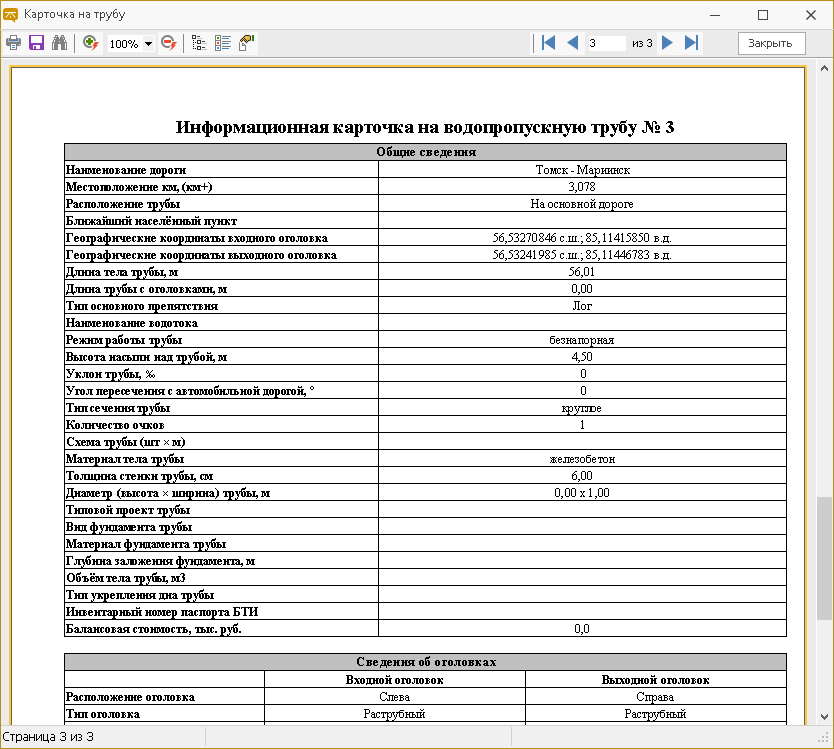

Чтобы сформировать информационные карточки на водопропускные трубы по форме СТО АВТОДОР 2.10–2015, выберите Паспорт > Карточки > Карточка на трубу.

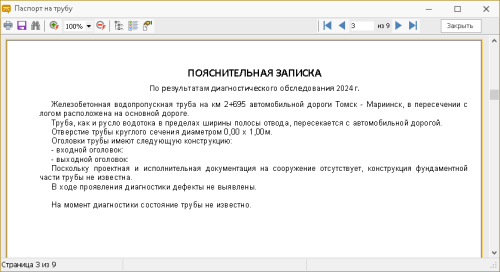

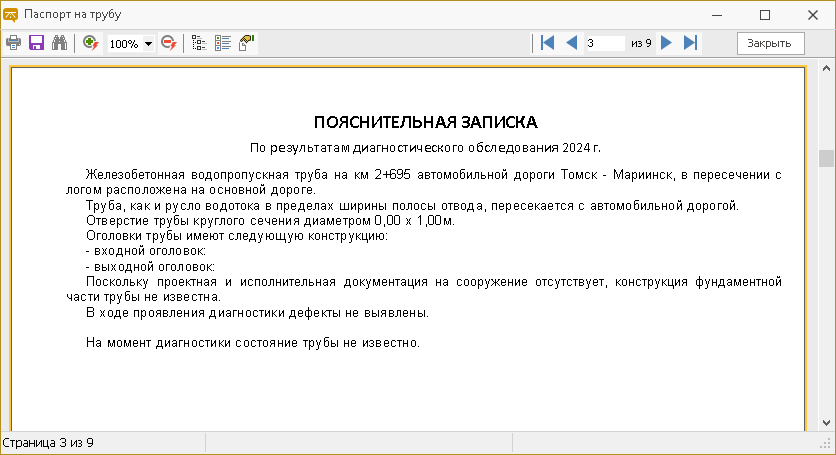

Также по водопропускным трубам можно сформировать технический паспорт искусственного сооружения. Эта форма отчёта, кроме основных сведений об объекте, также включает в себя титульный лист и пояснительную записку.

Дополнительные карточки

В системе есть возможность формировать карточки на автобусные остановки, автозаправочные станции и светофорные объекты. Данные формы отчётов можно сформировать, выбрав нужный в списке Паспорт > Дополнительные карточки.

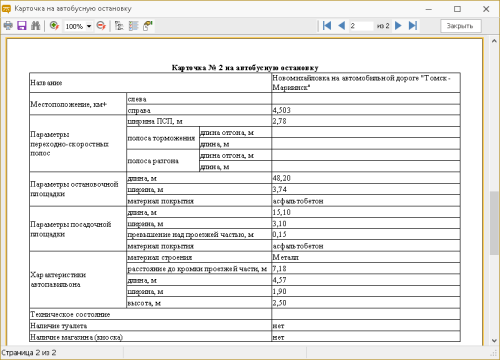

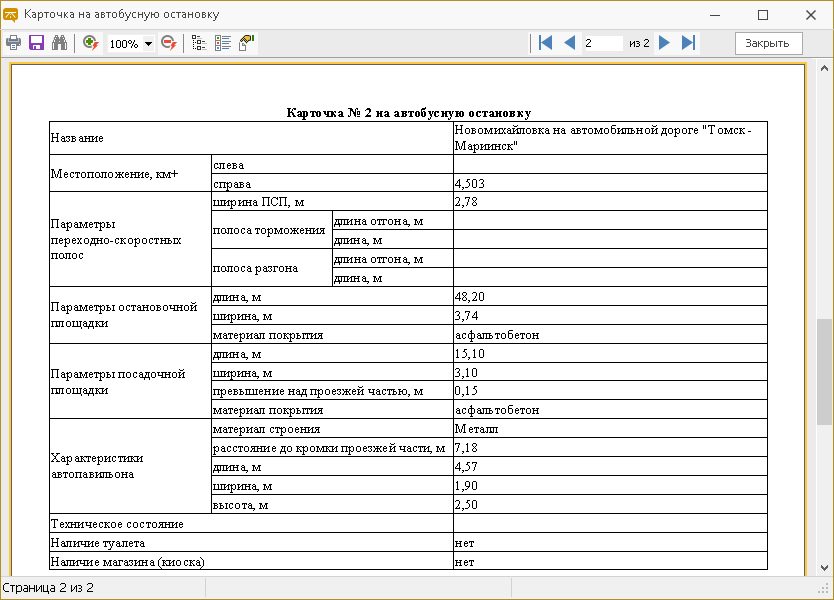

Ниже представлен пример карточки на автобусную остановку, сформированной в окне предварительного просмотра.
