Базовые принципы редактирования

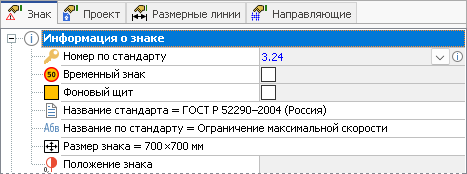

Информация о знаке и его параметры отображаются в инспекторе объектов на вкладке Знак.

  • В разделе Информация о знаке в поле Номер по стандарту отображается номер, определённый выбранным нормативным документом. Первая цифра обозначает номер группы, а вторая — порядковый номер знака в группе. В этом поле можно изменить тип текущего знака, нажав кнопку  и выбрав другой знак или задав номер знака с клавиатуры.

  • Знак можно сделать временным, включив опцию Временный знак.

  • Для знака можно добавить Фоновый щит, включив соответствующую опцию.

  • В поле Название стандарта указан нормативный документ, в соответствии с которым выполнен данный знак.

  • В поле Название по стандарту отображается название типового знака.

  • Реальный размер знака в миллиметрах отображается в поле Размер знака и соответствует выбранному типоразмеру знака.

  • В поле Положение знака можно задать километр, на котором знак установлен на дороге.

  • В разделе Параметры знака для большинства типовых знаков доступно поле Типоразмер, в котором можно выбрать один из стандартных размеров знака: I — Малый, II — Нормальный, III — Большой, IV — Очень большой.

  • Для знаков, имеющих текстовую информацию, в инспекторе объектов доступны соответствующие поля ввода. Например, для знака ГОСТ Р 52290–2004 3.24 «Ограничение максимальной скорости» доступно поле Скорость. В выпадающем списке можно выбрать одно из значений, предусмотренных нормативным документом. При вводе значения с клавиатуры может возникнуть ситуация, когда значение не соответствует ГОСТу. Система допускает нарушение ГОСТа, но информирует об этом, подсвечивая поле красным цветом.

    Подобные поля для ввода текстовой информации имеются также у следующих знаков ГОСТ Р 52290–2004: 1.13, 1.14, 3.11, 3.12, 3.13, 3.14, 3.15, 3.16, 3.24, 3.25, 4.6, 4.7, 6.2, 8.9.1, 8.11.

  • У некоторых знаков (ГОСТ Р 52290–2004 1.1–1.3.2, 1.5–1.32, 2.3.1–2.4, 2.6, 3.2–3.20, 3.22, 3.24, 3.26–3.30, 3.32, 3.33) допускается оформление без наружной каймы за счёт увеличения внутренней каймы. Для этого следует включить опцию Без внешней каймы.

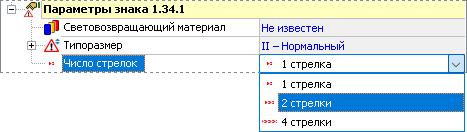

  • Для некоторых знаков доступны индивидуальные параметры, определяющие внешний вид знака. Например, у знака ГОСТ Р 52290–2004 1.34.1 «Направление поворота» можно задать количество стрелок, выбрав нужный пункт в списке Число стрелок.

  • На дорожных знаках, которые информируют о направлении движения на перекрёстках, изображаются стрелки, показывающие траекторию движения. Для изменения геометрии стрелки доступно поле Поворот стрелки, где можно задать её угол поворота. Различные дорожные знаки могут иметь разный диапазон допустимых значений угла поворота. Например, для знака ГОСТ Р 52290–2004 4.1.2 «Движение направо» угол поворота стрелки может принимать значения в диапазоне от -45° до 90°.

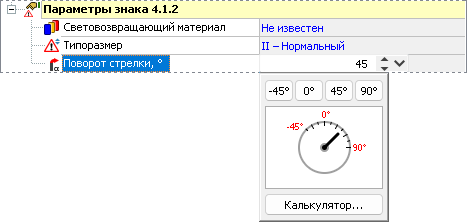

  • Нажав кнопку  или клавишу F4 в поле Поворот стрелки, можно открыть окно визуального определения угла. В верхней части этого окна расположены кнопки с наиболее распространёнными значениями угла. Нажав на одну из кнопок, можно задать угол -45°, 0°, 45° или 90° соответственно.
