Дорожная разметка

Создадим дорожную разметку на съезде по краю проезжей части.

1. Перейдите к нужному месту на карте, задав проектный активный километр — 1,16.

2. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

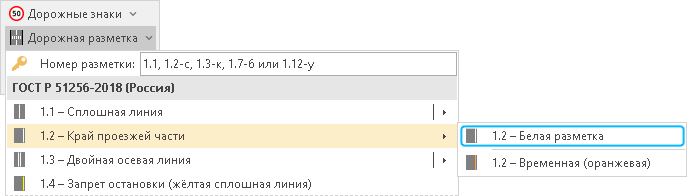

3. На вкладке Дорожные объекты нажмите кнопку Дорожная разметка > 1.2 — Край проезжей части.

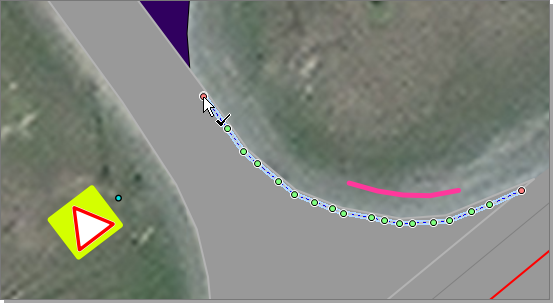

4. Щелчками мыши нарисуйте на карте линию разметки по краю проезжей части на съезде.

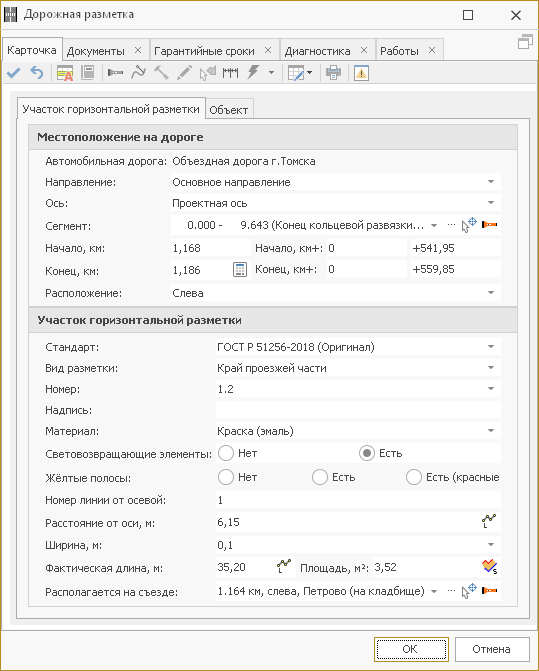

5. Заполните карточку объекта. Большинство полей уже заполнено автоматически с учётом параметров выбранной разметки.

6. В разделе Местоположение на дороге отображена подробная информация о положении дорожного объекта на карте.

7. В разделе Участок горизонтальной разметки поля Стандарт, Вид разметки, Номер, Материал, Расстояние от оси, Ширина, Фактическая длина, Площадь автоматически заполнены.

8. В поле Номер линии от осевой укажите номер линии разметки по порядку относительно осевой линии съезда.

9. В поле Располагается на съезде укажите привязку к съезду, выбрав в выпадающем списке нужный, или с помощью кнопки Выбрать съезд на карте. Укажите съезд Петрово.



10. Нажмите кнопку ОК.

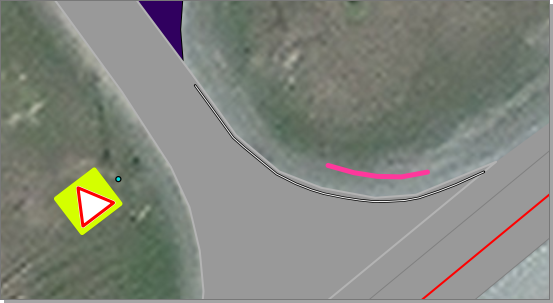

Линия разметки отобразится на карте.
