Километровые столбы

Предположим, что информация о расположении километровых столбов имеется и представлена в виде таблицы в формате Microsoft Excel. Импортируем данные из этого файла в базу данных системы — папка IndorRoadData > файл Километровые знаки.xlsx.

1. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

2. Чтобы открыть таблицу для создания объектов нужного типа, перейдите на вкладку Главная и нажмите кнопку Табличный просмотр. В выпадающем меню выберите пункт Инженерное обустройство > Километровые столбы.

3. На панели инструментов нажмите кнопку Режим редактирования данных. В выпадающем меню выберите Редактирование.

4. Нажмите кнопку Импорт на панели инструментов и в диалоговом окне открытия файла выберите нужный файл.

5. Нажмите Да в ответ на запрос о подтверждении открытия офисного приложения. В отдельном окне откроется Microsoft Excel с исходным файлом.

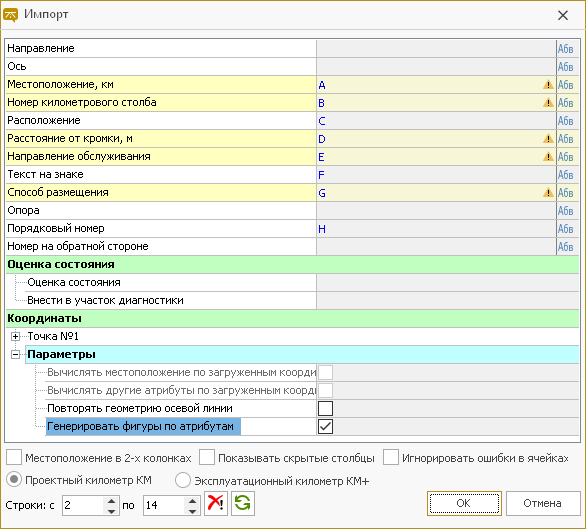

6. В рабочей области системы IndorRoad открывается окно импорта. В левой колонке отображены свойства объекта, а в правой — имя столбца таблицы исходного файла. Система автоматически настраивает соответствие между именами столбцов и названиями атрибутов дорожного объекта в случае их совпадения. При необходимости скорректируйте эти значения вручную.

7. Установите флаг для атрибута Генерировать фигуры по атрибутам.

8. В разделе Строки укажите номера строк таблицы исходного файла, с которых начинаются и заканчиваются загружаемые данные.



9. Установите флаг для атрибута Проектный километр.

10. Нажмите кнопку ОК.

В окне таблицы появятся новые объекты — километровые столбы.

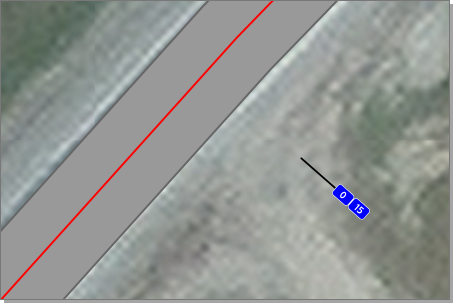

Для импортированных дорожных объектов геометрия на карте была создана автоматически, так как при настройке импорта мы указали опцию Генерировать фигуры по атрибутам. В столбце Наличие фигуры на карте присутствует флаг.

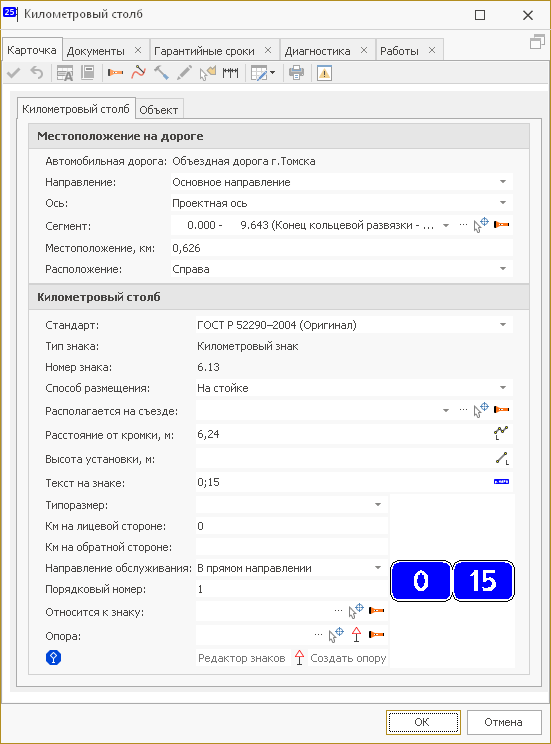

Чтобы открыть карточку километрового столба, выделите соответствующую строку и нажмите кнопку Показать карточку объекта. Также для открытия карточки можно дважды щёлкнуть мышью по строке.

Большинство полей заполнились автоматически с учётом типа дорожного знака. Заполним поле Опора.

1. На панели инструментов карточки нажмите кнопку Режим редактирования данных и в выпадающем меню выберите Редактирование.

2. Нажмите на кнопку Создать опору.

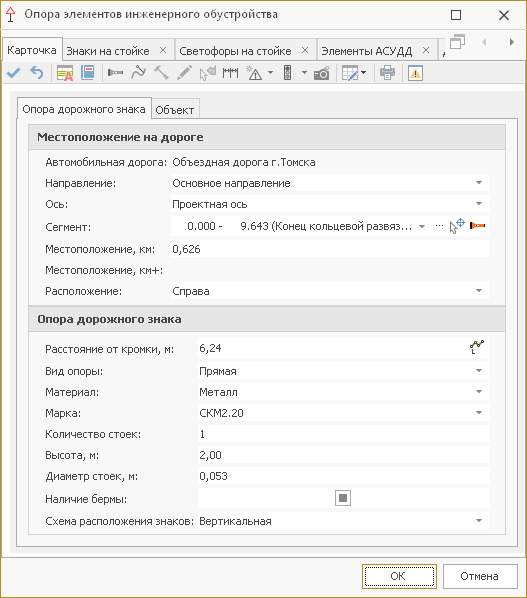

3. Заполним открывшуюся карточку опоры элемента инженерного обустройства.



4. Значения полей Местоположение, Расположение, Расстояние до кромки совпадают с аналогичными значениями самого дорожного знака.

5. Для опоры элементов инженерного обустройства можно внести следующие данные: Вид опоры, Марка, Материал, Количество стоек. Значения полей Высота и Диаметр стоек задаются автоматически в соответствии с выбранной маркой опоры. При наличии бермы установите флаг рядом с соответствующим атрибутом.

6. В поле Схема расположения знаков из выпадающего списка выберите Вертикальная.

7. Нажмите кнопку ОК.

В карточке километрового столба отобразятся внесенные данные.

Чтобы редактировать параметры самого дорожного знака, можно воспользоваться встроенным редактором знаков.

1. В карточке километрового столба нажмите кнопку Редактор знаков.

2. В открывшемся окне редактора перейдите на вкладку Знак.

3. Раскройте поле Параметры знака > Двусторонний знак. В нашем случае знак двусторонний, поэтому в одноимённом поле установлен флаг.

4. Установите флаг в поле Одинаковые стороны в случае, если стороны у знака совпадают.

5. В полях Передняя сторона > Километр и Задняя сторона > Километр можно задать значения соответствующих километров.

6. После внесения всех необходимых изменений нажмите кнопку ОК.

Если для дороги внесены данные о километровых столбах, то можно выполнять поиск места на дороге, используя эксплуатационный километр.

1. В строке статуса окна системы нажмите на кнопку , чтобы перейти в режим ввода эксплуатационного километра.

2. В поле ввода задайте нужное значение километра.



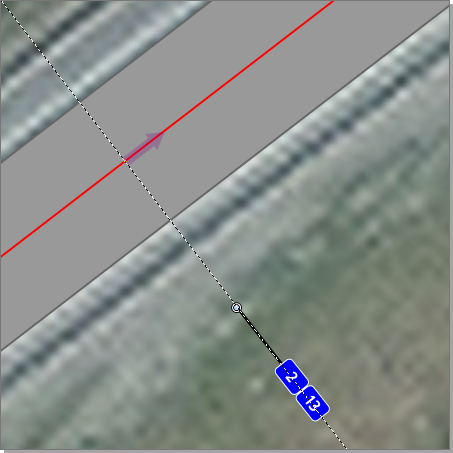

3. Нажмите на кнопку Показать активный километр, и на карте отобразится участок, соответствующий указанному километру.
