Съезды

Дорожный объект типа Съезды в системе IndorRoad состоит из двух элементов:

• Съезды.

• Участок дополнительного съезда.

Зададим геометрию съезда вручную рисованием на карте площадного объекта. Отрисуем съезд, располагающийся на 2-м километре Объездной дороги г. Томска, который ведёт в деревню Петрово.

1. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

2. Найдите нужный съезд на карте, задав проектный активный километр в строке статуса окна системы — 1,16.

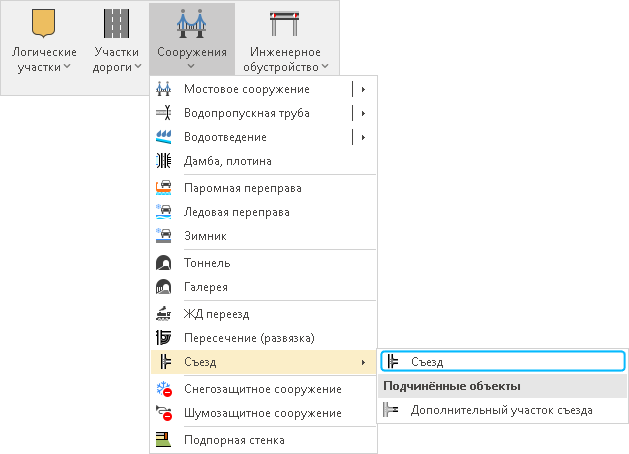

3. На вкладке Дорожные объекты нажмите кнопку Сооружения. В выпадающем меню выберите пункт Съезд > Съезд.

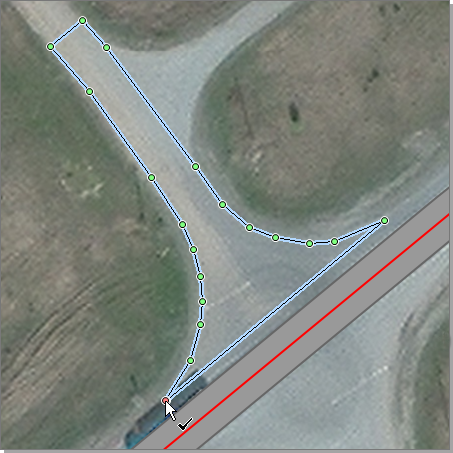

4. Последовательными щелчками мыши обозначьте контур съезда и двойным щелчком подтвердите создание фигуры. Чтобы контур фигуры съезда точно совмещался с контуром проезжей части, используйте режим Привязка к объектам. Обратите внимание, что съезд рисуется без краевых полос.

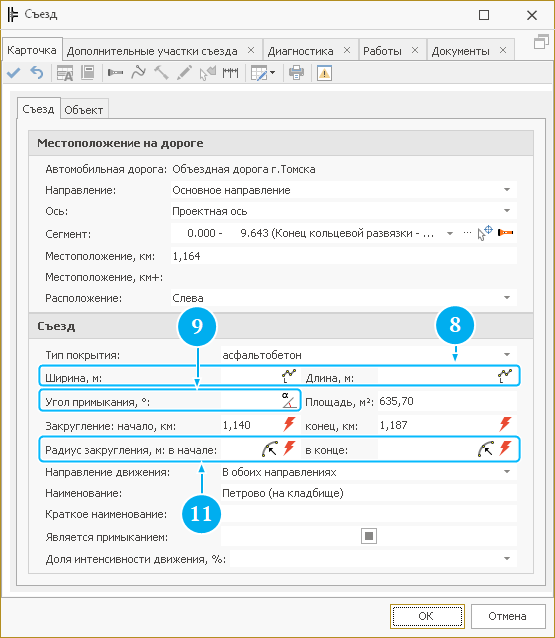

5. Заполните карточку съезда.

6. В полях Местоположение значение автоматически определяется относительно осевой линии: 1,164.

7. Значение поля Расположение автоматически определяется относительно оси: Слева.

8. Из выпадающего списка Тип покрытия выберите: Асфальтобетон.

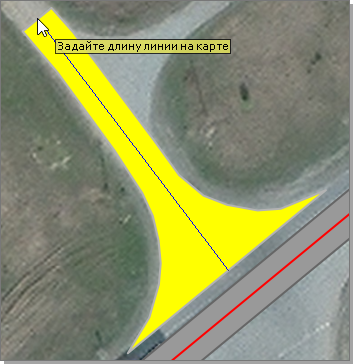

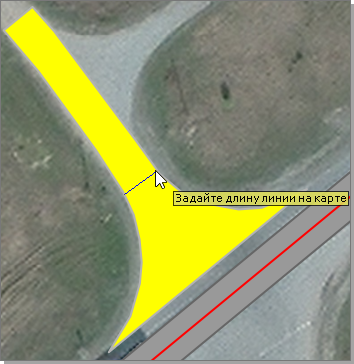

9. Чтобы внести значения полей Ширина и Длина, воспользуйтесь кнопкой Измерить по карте. Последовательными щелчками мыши указывайте точки начала и конца измерения. При измерении ширины точки измеряемого отрезка установите у окончания закругления съезда. Длина измеряется отрезком вдоль центральной оси фигуры. Двойным щелчком мыши зафиксируйте измеряемый отрезок.

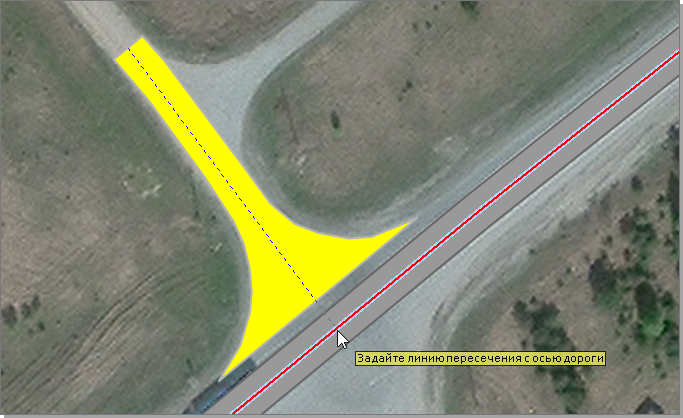

10. Значение угла примыкания можно измерить по карте, нажав на кнопку Задать угол примыкания по карте. Угол примыкания измеряется между осью съезда и проектной осью. Вычисленное значение отобразится в соответствующем поле карточки. Если оставить данное поле пустым, угол примыкания будет считаться равным 90°.



11. Значения полей Закругление в начале и в конце вычисляется автоматически по фигуре на карте, а также можно произвести вычисления с помощью кнопки Вычислить.

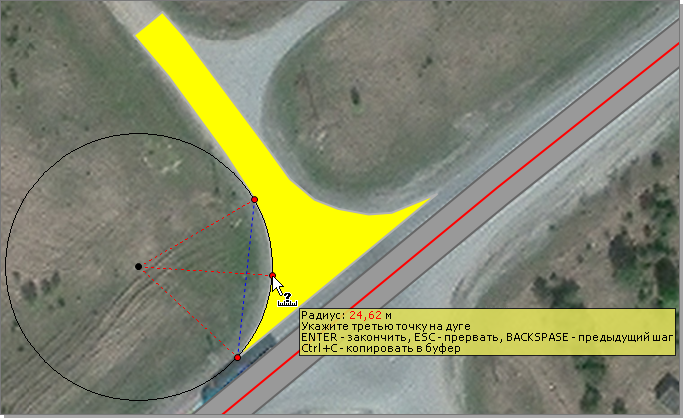

12. Чтобы измерить значения радиусов съездов, в строке Радиус закругления в начале и в конце, нажмите на кнопку Измерить по карте. Щелчками мыши задайте три точки на измеряемой дуге в начале съезда. При этом на карте визуализируется заданная окружность и её центр. В подсказке отображается радиус построенной окружности. Двойным щелчком зафиксируйте измерение.



    Аналогично произведите измерение радиуса закругления в конце съезда.

13. В поле Наименование укажите направление съезда с автомобильной дороги: Петрово (на кладбище).

14. В поле Является примыканием флажок ставится в том случае, если пересекаемая автомобильная дорога имеет титул или название. В данном случае оставьте поле пустым.

15. Нажмите кнопку ОК.

В составе данного съезда имеется второстепенный съезд на кладбище. Создадим подчинённый объект для основного съезда — второстепенный съезд.

1. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

2. На вкладке Дорожные объекты нажмите кнопку Сооружения. В выпадающем меню выберите пункт Съезд > Дополнительный участок съезда.

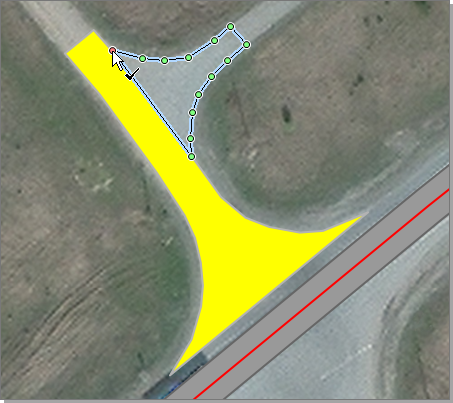

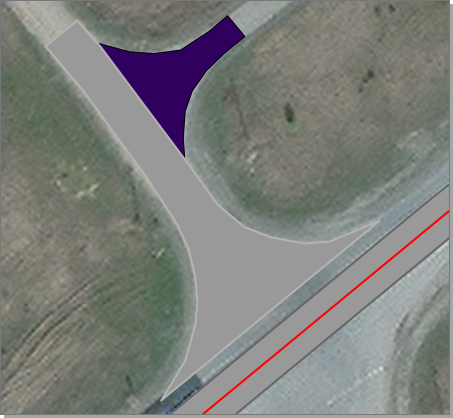

3. Нарисуем второстепенный съезд.

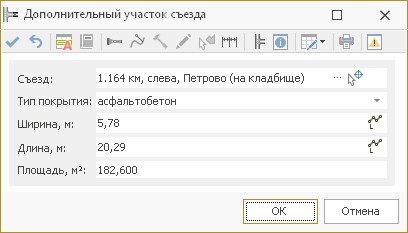

4. Заполним появившуюся карточку дополнительного участка съезда.



5. В поле Съезд карточки нажмите на кнопку Выбрать объект-владелец, чтобы привязать создаваемый элемент к основному съезду, созданному ранее.

6. В открывшемся окне установите флажок опции Учесть расположение. Выберите съезд Петрово (на кладбище). Нажмите кнопку ОК.

7. В поле Тип покрытия из выпадающего списка выберите: Асфальтобетон.

8. Значения полей Ширина и Длина заполните с помощью кнопки Измерить по карте.

9. Значение поля Площадь вычисляется автоматически после определения значений длины и ширины объекта.

10. Нажмите кнопку ОК.

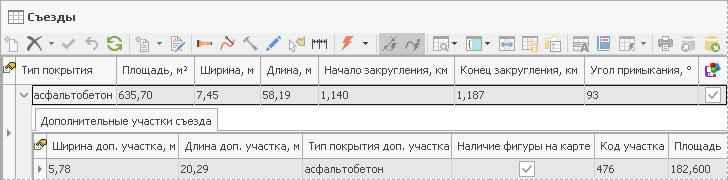

Параметры съездов доступны в режиме табличного просмотра данных.
