Водопропускные трубы

В системе IndorRoad дорожный объект типа Водопропускная труба имеет подчиненные объекты:

  • оголовок трубы;

  • укрепление оголовка;

  • укрепление откоса;

  • укрепление русла.

Предположим, что имеются данные о трубах, которые представлены в виде таблицы в формате Microsoft Excel. Импортируем эти данные из файла — папка IndorRoadData > файл Водопропускные трубы.xlsx.

  1. Дорожный объект типа Водопропускная труба всегда привязывается к проектной оси или к оси транспортной развязки. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

  2. Чтобы открыть таблицу для создания объектов нужного типа, перейдите на вкладку Главная и нажмите кнопку Открыть таблицу. В выпадающем меню выберите пункт Сооружения > Водопропускные трубы.

  3. На панели инструментов нажмите кнопку Импорт и в диалоговом окне открытия файла выберите нужный файл.

  4. Нажмите Да в ответ на системный запрос о подтверждении открытия офисного приложения для выбора импортируемых ячеек из файла. В отдельном окне открывается Microsoft Office с исходным файлом.

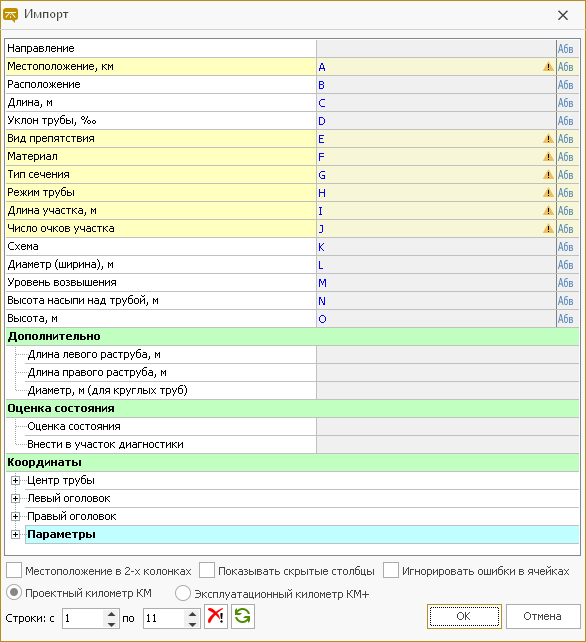

  5. В рабочей области системы IndorRoad открывается окно импорта. В левой колонке окна импорта отображены свойства объекта, а в правой — имя столбца таблицы, из которой будут загружены эти значения. Система автоматически настроит соответствие между именами столбцов и названиями атрибутов в случае их соответствия. При необходимости скорректируйте эти значения вручную.

  6. В разделе Строки укажите номера строк таблицы исходного файла, с которых начинаются и заканчиваются загружаемые данные.

  7. Установите флаг для атрибута Проектный километр.

  8. Нажмите кнопку ОК.

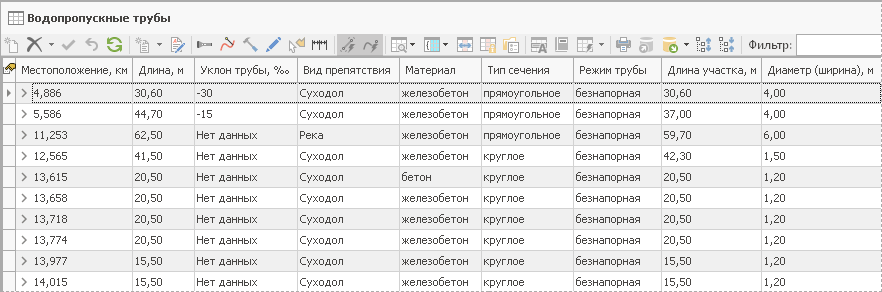

В окне таблицы появятся строки с импортированными данными о трубах.

Сгенерируем геометрию одной трубы для наглядного примера. Для этого выделите в таблице трубу с местоположением 4,886 и сгенерируйте её геометрию на карте с помощью кнопки на панели инструментов По свойствам объектов сгенерировать фигуры на карте.

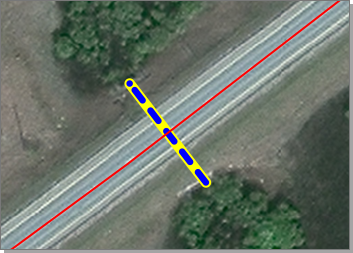

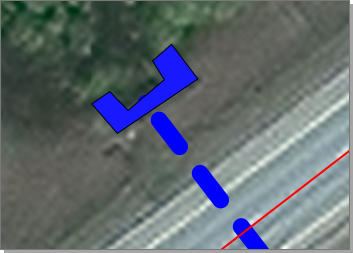

Водопропускная труба отобразится на карте.

Далее по растру отрисуем оголовки трубы.

  1. В окне Навигатор проверьте, что активна проектная ось автомобильной дороги.

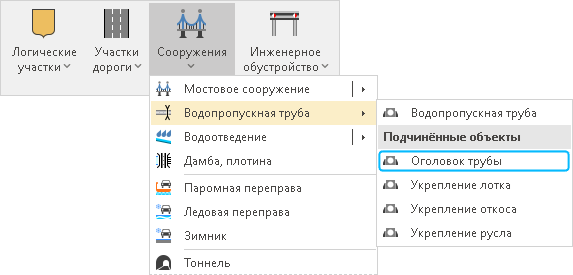

  2. На вкладке Дорожные объекты нажмите кнопку Сооружения. В выпадающем меню выберите пункт Водопропускная труба > Оголовок трубы.

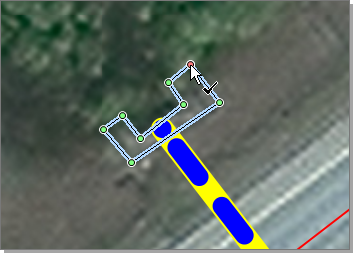

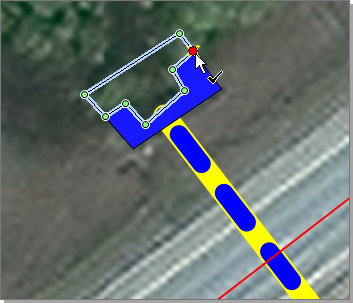

  3. Последовательными щелчками мыши обозначьте контур оголовка и двойным щелчком подтвердите создание фигуры.

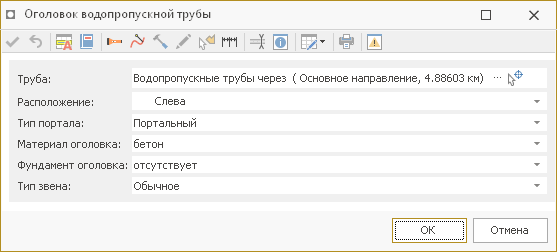

  4. Заполните открывшуюся карточку оголовка.

  5. В поле Труба карточки нажмите на кнопку Выбрать объект-владелец, чтобы привязать создаваемый элемент к нужной трубе.

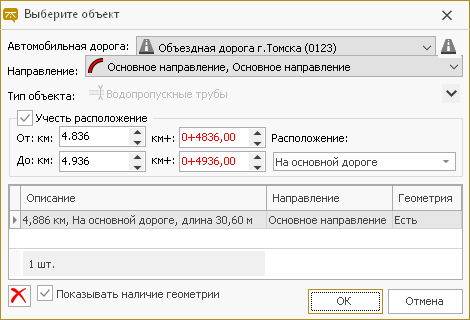

  6. В открывшемся окне установите флажок опции Учесть расположение. Выберите трубу 4,886 км, На основной дороге, длина 30,60 м. Нажмите кнопку ОК.

  7. В поле Расположение из выпадающего списка выберите: Слева.

  8. В поле Тип портала выберите: Портальный.

  9. В поле Материал оголовка выберите: бетон.

  10. В поле Фундамент оголовка выберите: Отсутствует.

  11. В поле Тип звена выберите: Обычное.

  12. Нажмите кнопку ОК.

Аналогичным образом создадим укрепления оголовков.

  1. В окне Навигатор проверьте, что активна проектная ось автомобильной дороги.

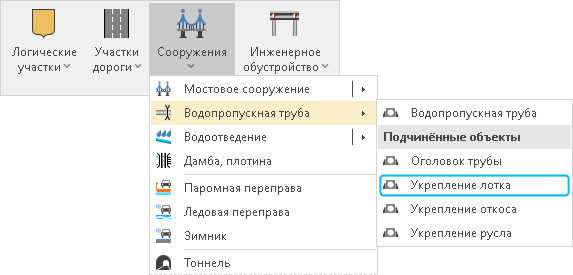

  2. На вкладке Дорожные объекты нажмите кнопку Сооружения. В выпадающем меню выберите пункт Водопропускная труба > Укрепление лотка.

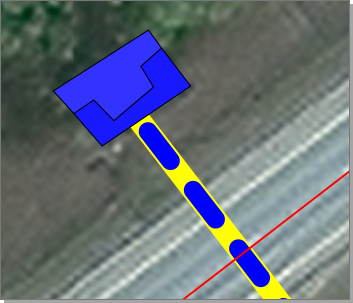

  3. Нарисуйте на карте многоугольник, повторяющий контур укрепления лотка трубы, используя режим Привязка к объектам, чтобы фигура укрепления точно совпала с контуром фигуры оголовка.

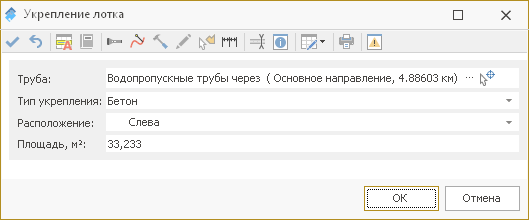

  4. Заполните карточку укрепления лотка.

  5. В поле Труба карточки нажмите на кнопку Выбрать объект-владелец, чтобы привязать создаваемый элемент к нужной трубе, и выберите трубу 4,886 км, На основной дороге, длина 30,60 м.

  6. В поле Тип укрепления выберите: Бетон.

  7. В поле Расположение из выпадающего списка выберите: Слева.

  8. Нажмите кнопку ОК.

Настроим для водопропускных труб визуализацию подписями, которая позволяет выводить рядом с объектом слоя некоторую надпись, например, длину трубы.

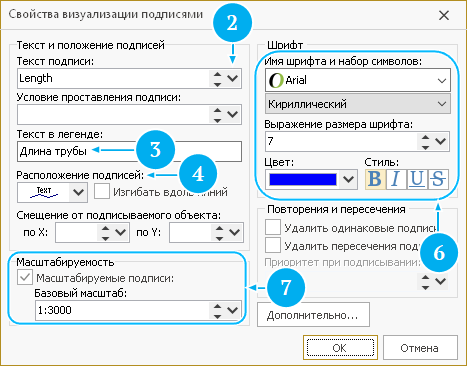

  1. Для слоя Водопропускные трубы создайте новый визуализатор, выбрав для него тип Визуализация подписями, а затем откройте окно настройки визуализатора.

  2. Из выпадающего списка поля Текст подписи выберите атрибут, значение которого будет выводиться в качестве подписи. Если в списке нет нужного атрибута, проверьте, выбран ли он для работы в настройках слоя (Настройки слоя > Атрибуты). Чтобы подписать длину водопропускных труб, выберите атрибут Длина [Lenght].

  3. В поле Текст в легенде введите поясняющий текст, отображаемый для этого визуализатора: Длина трубы.

  4. В выпадающем списке поля Расположение подписей выберите способ расположения подписи относительно объекта.

  5. При необходимости укажите смещение от подписываемого объекта.

  6. Укажите параметры подписи: шрифт, размер, цвет.

  7. Чтобы подписи были масштабируемыми и пропорционально изменяли размер при изменении масштаба карты, установите флаг Масштабируемые подписи. В поле Базовый масштаб введите такой масштаб карты, при котором подписи должны отображаться на экране как раз указанного размера: 1:3000.

  8. Нажмите кнопку ОК.

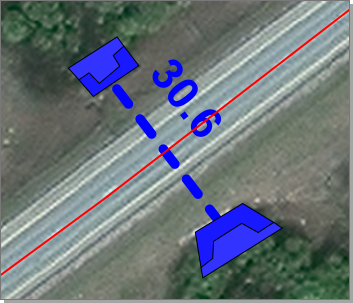

В результате на карте появятся подписи с длинами водопропускных труб.
