Полосы уширения

В системе IndorRoad дорожный объект Полосы уширения используется для представления переходно-скоростных полос, различных уширений проезжей части, дополнительных полос движения.

Импортируем информацию о геометрии фигур полос уширения из предварительно подготовленного шейп-файла в дополнительный слой.

1. Перейдите к нужному месту на карте, задав активный километр — 4,2.

2. Создайте дополнительный слой. Для этого нажмите кнопку Карта > Дополнительные слои и выберите в выпадающем меню пункт Создать.

3. В открывшемся диалоговом окне задайте имя слоя (например, Полосы уширения) и установите флажок опции Импортировать фигуры из файла.

4. Далее нажмите кнопку и в диалоговом окне открытия файла выберите нужный шейп-файл — папка IndorRoadData > файл Полосы уширения.shp.

5. Нажмите кнопку ОК.

Слой появится в инструментальном окне Слои в категории Дополнительные слои. На карте появятся площадные фигуры полос уширения.

Найдите переходно-скоростную полосу, которая располагается справа от оси на перекрёстке двух дорог, и конвертируйте фигуру в дорожный объект типа Полосы уширения.

Заполним карточку дорожного объекта.

1. В области Местоположение на дороге в поле Ось из выпадающего списка выберите: Проектная ось, в поле Расположение из выпадающего списка выберите: Справа. Поля Начало и Конец заполняются автоматически по местоположению фигуры на карте.

2. В поле Вид уширения из выпадающего списка выберите: Переходно-скоростная полоса.

3. Значения полей Ширина и Площадь вычисляются автоматически по геометрии фигуры на карте.



4. Так как на этапе конвертации площадной фигуры в дорожный объект невозможно вычислить площадь отдельных элементов, а также может возникнуть необходимость внесения изменений в геометрию фигуры, то значение полей Площадь полосы разгона и Площади полосы торможения пока оставим пустыми.

5. Уберите флажок опции Отделена от основной проезжей части, т.к. переходно-скоростная полоса в данном случае конструктивно никак не выделена.

6. В поле Тип покрытия из выпадающего списка выберите: Асфальтобетон.

7. В поле Обслуживает съезд при наличии данных можно выбрать примыкающий съезд из выпадающего списка.

8. Нажмите кнопку ОК.

В результате на карте отобразится фигура полосы уширения. В данном случае часть полосы уширения до начала перекрёстка является полосой торможения, после перекрёстка — полосой разгона. Внесём данные о замерах площади полос торможения и разгона в карточку объекта.

1. Откройте карточку дорожного объекта, указав его на карте в режиме Карточка объекта.

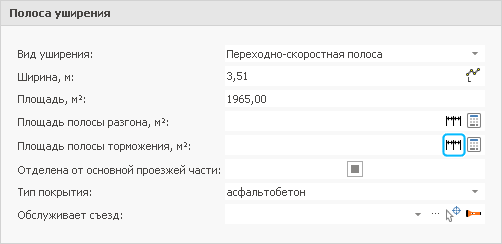

2. В области данных полосы уширения в поле Площадь полосы торможения нажмите кнопку Измерить по карте.



3. В этом режиме от курсора мыши исходит перпендикуляр к оси активного направления в виде пунктирной линии синего цвета, что позволяет видеть ось привязки измерителя. Щелчком мыши обозначьте точку начала измерения площадной фигуры. При перемещении курсора от начальной точки вдоль активной оси контур измеряемой фигуры подсвечивается голубым цветом.





4. Площадь полосы торможения замеряется от начала площадной фигуры до начала закругления съезда. Для фиксации курсора измерителя щёлкните левой кнопкой мыши в нужном месте.

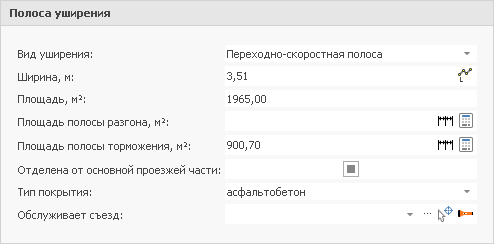

5. После этого в карточке полосы уширения в поле Площадь полосы торможения отобразится рассчитанное по карте значение.



Аналогичным способом вычислите площадь полосы разгона. От конца закругления съезда до конца площадной фигуры переходно-скоростной полосы. При этом площадь переходно-скоростной полосы, расположенная под съездом, не учитывается.

Перейдём по закладке Транспортная развязка.

Рассмотрим ещё один пример полосы уширения, когда переходно-скоростная полоса начинается от съезда развязки. В таком случае всю её считаем полосой разгона. Соответственно, площадь полосы разгона будет равна площади всей площадной фигуры.

Откройте карточку дорожного объекта, щёлкнув на нём мышью на карте в режиме Карточка объекта.

1. В области данных полосы уширения в поле Площадь полосы торможения введите 0, т.к. этот параметр в данном случае отсутствует.

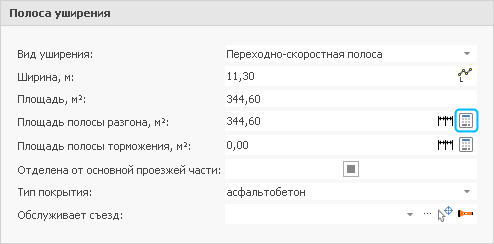

2. В поле Площадь полосы разгона нажмите кнопку Вычислить разность общей площади и площади полосы торможения.

3. В результате автоматически вычисленное значение отобразится в поле.



Аналогичным образом вычисляем значение площади полосы уширения в случае, когда переходно-скоростная полоса располагается у съезда развязки и является полосой торможения.
