Откосы

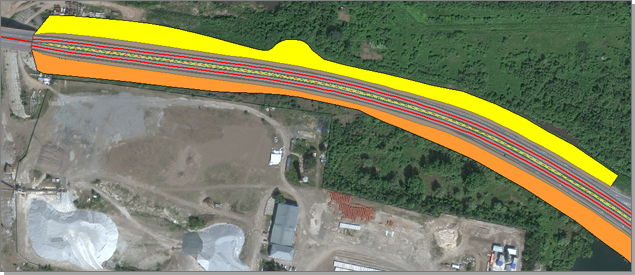

Предположим, геометрия элементов откосов для создаваемой нами дороги имеется в виде шейп-файла — папка IndorRoadData > файл Откосы.shp. Загрузим этот файл через дополнительный слой, конвертируем каждую фигуру дополнительного слоя в дорожный объект типа Откосы земляного полотна и заполним карточки.

Для примера рассмотрим конвертацию откоса, расположенного в начале Участка № 2, в обратном направлении движения, слева от проектной оси. Так как откос расположен по ходу обратного движения, активной следует сделать ось обратного направления автомобильной дороги.

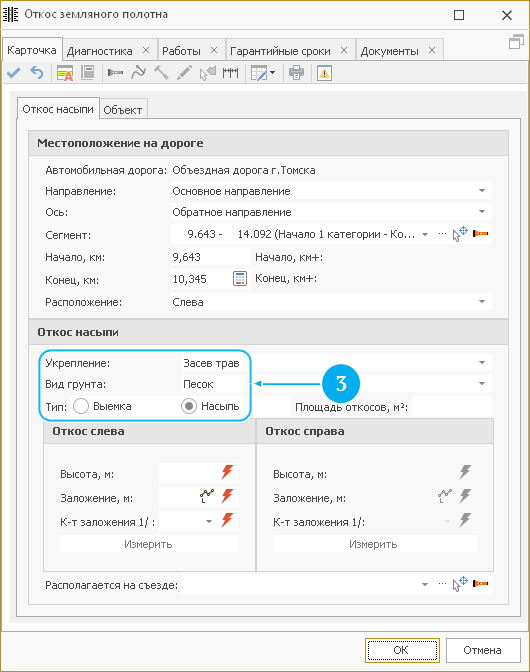

Заполните карточку объекта.

  1. Значения полей Начало и Конец автоматически определяются по местоположению площадной фигуры на карте относительно оси обратного направления.

  2. В поле Расположение задайте положение объекта относительно проектной оси: Слева.

  3. В области Откос насыпи в поле Укрепление из выпадающего списка выберите: Засев трав, в поле Вид грунта из выпадающего списка выберите: Песок, в области Тип поставьте флажок рядом с атрибутом Насыпь.

  4. Если значение площади откоса известно, то в поле Площадь откосов можно внести информацию.

  5. Так как создаваемый откос располагается слева, заполняем область Откос слева.

  6. Крутизна откоса определяется заложением — отношением его высоты к горизонтальной проекции линии откоса. Значение поля Заложение вычислим с помощью измерения по карте. Для этого воспользуемся кнопкой Измерить по карте.

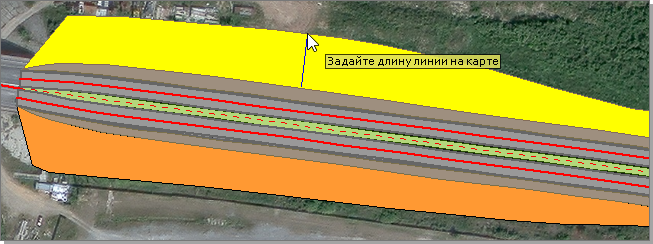

  7. Последовательными щелчками мыши укажите точки начала и конца измерения. Двойным щелчком мыши зафиксируйте измеряемый отрезок.

  8. В появившейся вновь карточке объекта в поле Заложение отобразится измеренное значение.

  9. В поле Коэффициент заложения 1/: указывается значение величины знаменателя коэффициента. Обычно этот параметр имеется в рабочей документации. Введите 1.

  10. Чтобы произвести вычисление значения поля Высота, нажмите на кнопку Вычислить, и в поле отобразится автоматически рассчитанный результат.

  11. В поле Располагается на съезде при наличии данных можно выбрать примыкающий съезд из выпадающего списка.

  12. Нажмите кнопку ОК в карточке, чтобы подтвердить создание объекта.

Аналогично можно конвертировать все фигуры дополнительного слоя Откосы земляного полотна.
