Тротуары, пешеходные и велосипедные дорожки

В системе IndorRoad дорожный объект Тротуары, пешеходные и велосипедные дорожки может использоваться для обозначения следующих дорожных объектов:

  • тротуар;

  • пешеходная дорожка;

  • пешеходная лестница;

  • велосипедная дорожка;

  • пешеходный мост;

  • пандус;

  • служебный проход.

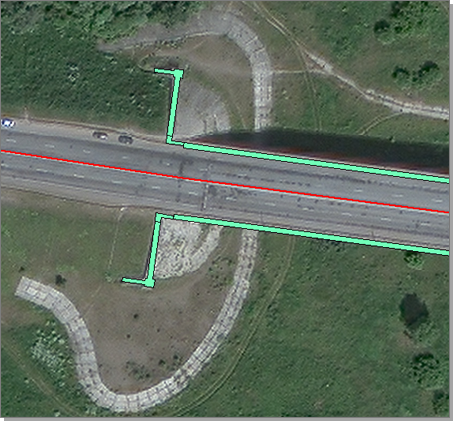

Предположим, что информация о геометрии тротуаров представлена в виде шейп-файла — папка IndorRoadData > файл Тротуары (мост через Томь).SHP. Подключите этот файл, нажав кнопку Карта > Дополнительные слои и выбрав в выпадающем меню пункт Подключить. Выбранный файл появится в инструментальном окне Слои в качестве дополнительного слоя, а его название будет совпадать с именем подключенного файла. При этом на карте появятся фигуры элементов тротуаров (закладка Мост через реку Томь).

Преобразуем фигуры в дорожные объекты типа Тротуары.

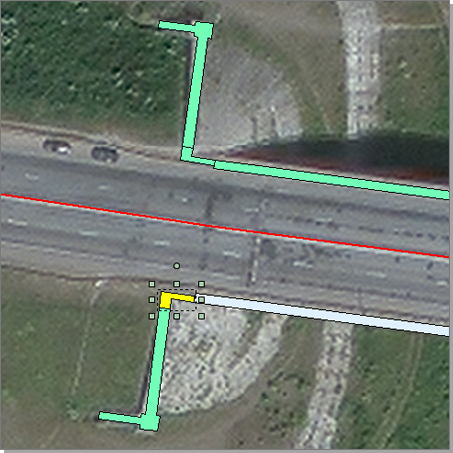

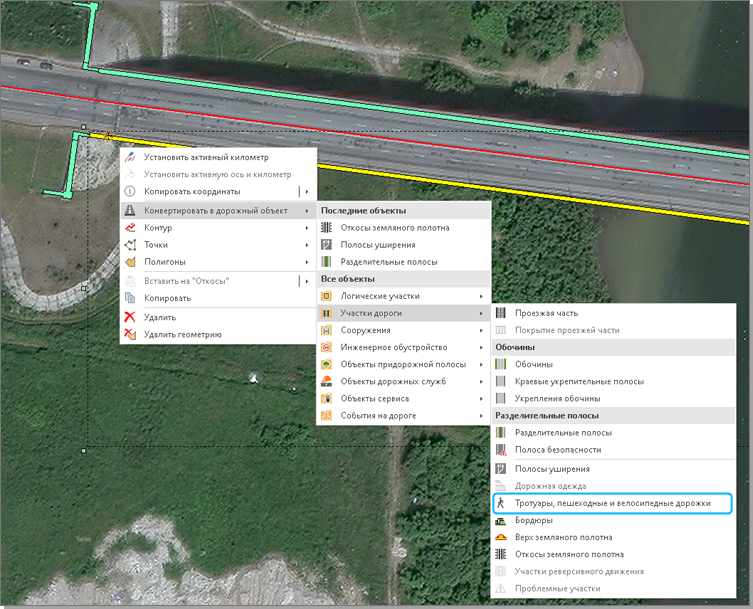

  1. В режиме редактирования (Дорожные объекты > Редактирование фигур) выделите фигуру и в контекстном меню фигуры выберите пункт Конвертировать в дорожный объект > Участки дороги > Тротуары, пешеходные и велосипедные дорожки.

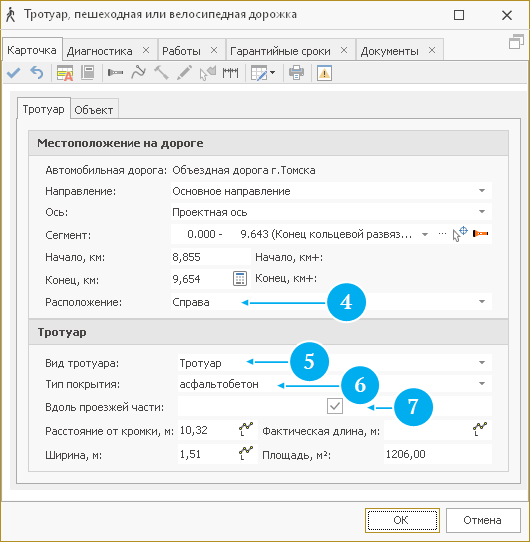

  2. Заполните карточку объекта. Привязка тротуара в данном случае происходит к проектной оси, поэтому в поле Ось выберите Проектная ось.

  3. Поля Начало и Конец заполняются автоматически по местоположению фигуры на карте.

  4. В поле Расположение выберите способ расположения фигуры относительно проектной оси: Справа.

  5. В поле Вид тротуара выберите: Тротуар.

  6. В поле Тип покрытия выберите: Асфальтобетон.

  7. Поставьте флажок опции Вдоль проезжей части, т.к. данный дорожный объект располагается вдоль проезжей части.

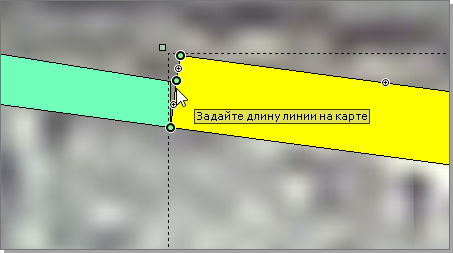

  8. Для того чтобы внести значения поля Фактическая длина, воспользуемся кнопкой Измерить по карте. После нажатия на эту кнопку окно карточки скрывается, и рядом с курсором появляется подсказка «Задайте длину линии на карте». Укажите на карте точки начала и конца отрезка, длину которого требуется измерить. Двойным щелчком мыши зафиксируйте измеряемый отрезок.

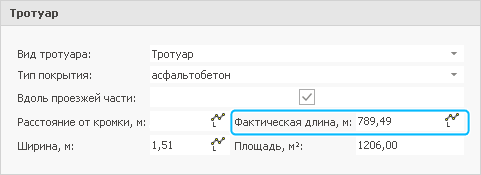

  9. В появившейся вновь карточке объекта в поле Фактическая длина отображается длина отрезка.

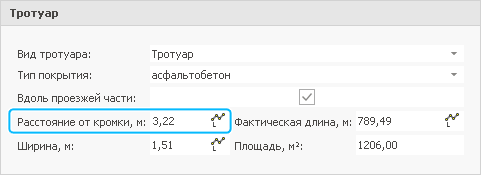

  10. Аналогичным способом измерим расстояние от кромки.

  11. Значения полей Ширина и Площадь автоматически вычисляются по карте.

  12. Нажмите кнопку ОК в карточке, чтобы подтвердить создание объекта.

Аналогичным образом преобразуем другие элементы шейп-слоя, учитывая при конвертации вид тротуара.

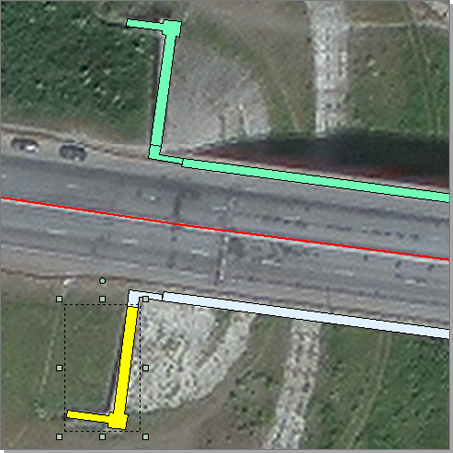

На протяжении моделируемой нами дороги имеются пешеходные дорожки. Пешеходная дорожка располагается за пределами земляного полотна, в полосе отвода или придорожной полосе автомобильной дороги. Обычно пешеходные дорожки направлены от основной дороги к второстепенным дорогам или каким-либо объектам, расположенным вне населённых пунктов. В нашем случае рассмотрим пример пешеходной дорожки на сходах с моста через реку Томь.

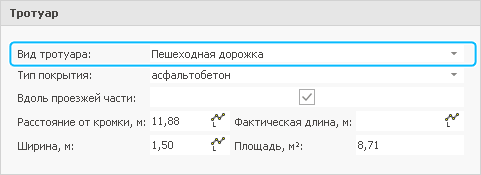

При конвертации фигуры в карточке данного объекта в поле Вид тротуара укажите Пешеходная дорожка.

Пешеходная дорожка в данном примере продолжается лестницей.

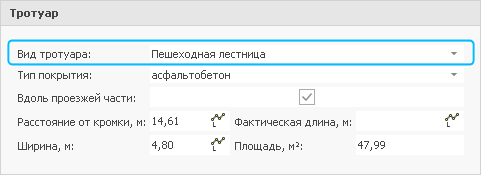

Чтобы преобразовать элемент вида пешеходная лестница, карточку объекта заполните следующим образом.
