Дорожная одежда

Чтобы внести данные по дорожной одежде, выполните следующие действия.

Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

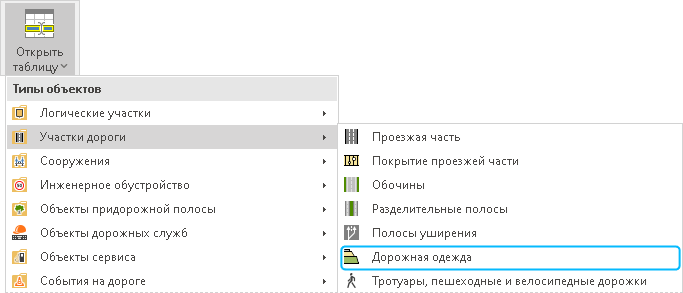

Перейдите на вкладку Дорожные объекты и нажмите кнопку Открыть таблицу. В выпадающем меню выберите пункт Участки дороги > Дорожная одежда.

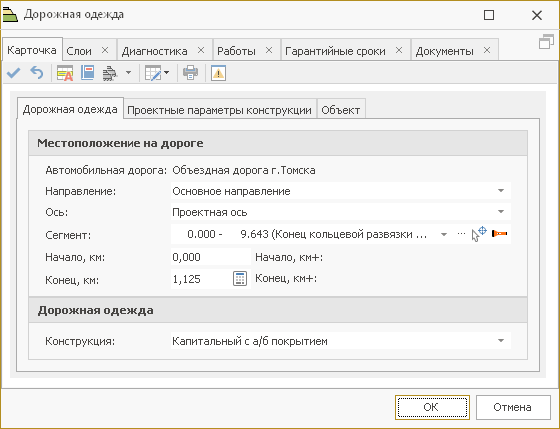

На панели инструментов в таблице нажмите кнопку Создать новый объект и заполните открывшуюся карточку объекта.
В полях Начало и Конец задайте километровые отметки начала и конца участка с дорожной одеждой: 0 и 1,125.
В поле Конструкция из выпадающего списка выберите: Капитальный с а/б покрытием.

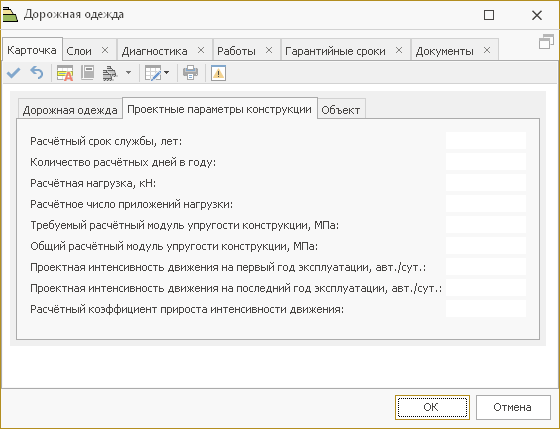

На вкладке Проектные параметры конструкции при наличии данных в проектной документации можно внести дополнительные сведения о дорожной одежде.

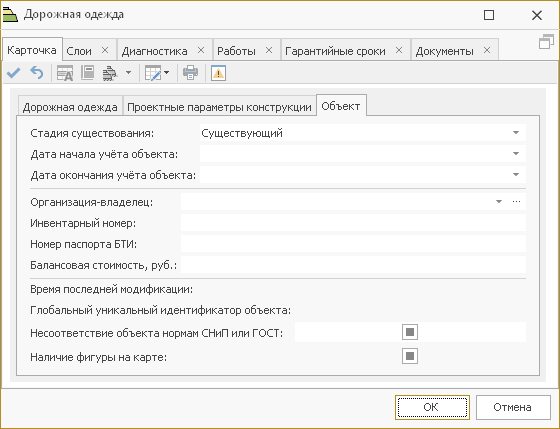

На вкладке Объект при наличии данных можно внести информацию об объекте строительства.
Нажмите кнопку ОК. В таблице появится отдельная строка для нового объекта.
В поле Расположение выберите расположение дорожной одежды относительно оси: С обеих сторон.

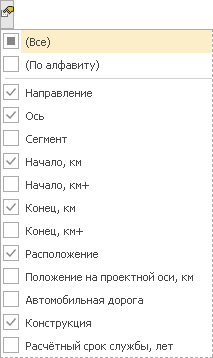

Для удобства чтения внесённой информации настроим отображаемые столбцы, оставив основные свойства объекта. Для этого воспользуйтесь кнопкой Нажмите для выбора видимых столбцов в левой части таблицы. Она открывает список всех атрибутов текущего типа объектов. Отметьте флагом следующие атрибуты: Направление, Ось, Начало, Конец, Расположение, Конструкция. Чтобы закрыть список атрибутов, повторно нажмите кнопку отображения списка атрибутов или щёлкните за пределами списка.

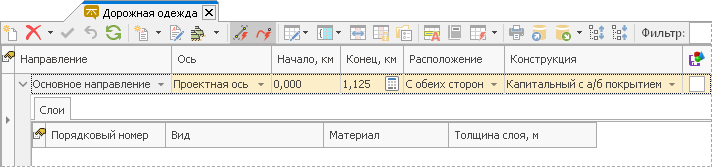

Разверните строку для отображения подчинённой таблицы с помощью кнопки .

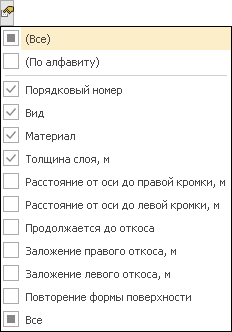

Настройте отображаемые столбцы, оставив для просмотра базовые свойства объекта, с помощью кнопки Нажмите для выбора видимых столбцов в левой части таблицы. Отметьте флагом следующие атрибуты:
Щёлкните левой кнопкой мыши в пустом поле развернутой вкладки и на панели инструментов нажмите кнопку Вставить строку.
В поле Порядковый номер укажите номер слоя, выполняя нумерацию от верхнего слоя покрытия к нижнему слою основания: 1.
В поле Вид укажите вид слоя: Покрытие.
В поле Материал укажите материал слоя: Мелкозернистый асфальтобетон.
В поле Толщина укажите толщину слоя: 0,04. Обратите внимание, толщина указывается в метрах.
Для создания новой строки для ввода параметров следующего слоя воспользуйтесь клавишей Tab.

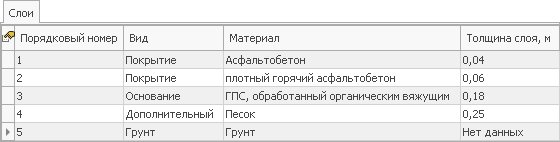

Таким образом введём параметры всех слоёв дорожной одежды для заданного участка.

Аналогично можно внести данные по всей протяжённости дороги. Конструкция дорожной одежды может меняться при переходе из насыпи в выемку, на мостах, также может меняться толщина слоёв основания или коэффициент фильтрации песка. Таким образом, для каждого типа конструкции нужно создать отдельный участок дорожной одежды.
