Разделительные полосы

В системе IndorRoad дорожный объект Разделительная полоса составной, и помимо самой разделительной полосы содержит ещё объект Полоса безопасности.

Создадим разделительную полосу на Участке № 2 моделируемой нами дороги. Данный участок представлен дорогой I категории с разделительной полосой и двумя проезжими частями. Разделительная полоса включает в себя две краевые укреплённые полосы безопасности и одну среднюю полосу, укреплённую засевом трав. Разделительная полоса привязывается к ребру проектной оси.

1. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

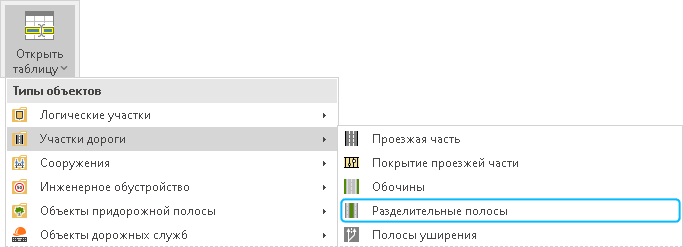

2. Перейдите на вкладку Дорожные объекты и нажмите кнопку Открыть таблицу. В выпадающем меню выберите пункт Участки дороги > Разделительные полосы.

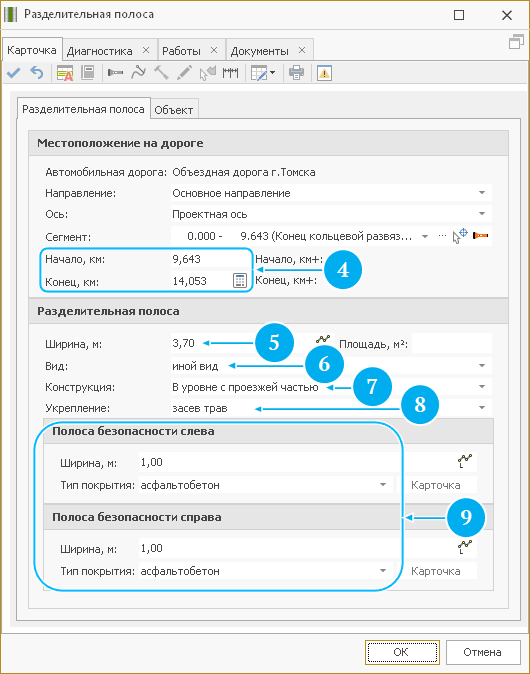

3. На панели инструментов нажмите кнопку Создать новый объект и заполните открывшуюся карточку объекта.

4. В полях Начало и Конец задайте километровые отметки начала и конца разделительной полосы: 9,643 и 14,053.

5. В поле Ширина укажите ширину разделительной полосы без учёта краевых полос безопасности: 3,70 м.

6. В поле Вид выберите вид разделительной полосы: Иной вид.

7. В поле Конструкция из выпадающего списка выберите: В уровне с проезжей частью.

8. В поле Укрепление выберите: Засев трав.

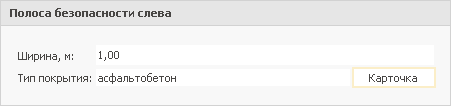

9. Задайте значения для полос безопасности слева и справа. В поле Ширина введите — 1 м, в поле Тип покрытия — асфальтобетон.



10. Нажмите кнопку ОК.

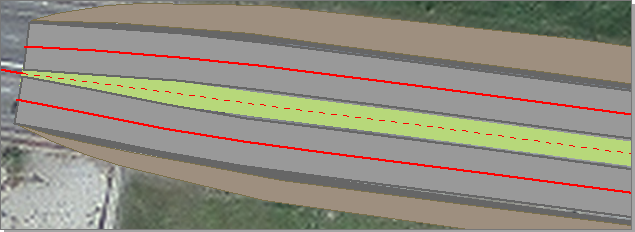

11. Сгенерируйте геометрию разделительной полосы на карте. Для этого выделите нужную строку в таблице и на панели инструментов нажмите кнопку По свойствам объектов сгенерировать фигуры на карте. После этого фигура появится на карте.



12. Сгенерируйте геометрию полос безопасности. Для этого выделите нужную строку в таблице и на панели инструментов нажмите кнопку Показать карточку объекта.

13. В открывшейся карточке разделительной полосы в области полосы безопасности, расположенной слева, нажмите кнопку Карточка.



14. В открывшейся карточке полосы безопасности на панели инструментов нажмите кнопку По свойствам объектов сгенерировать фигуры на карте.

15. Аналогично сгенерируйте геометрию полосы безопасности, расположенную справа.

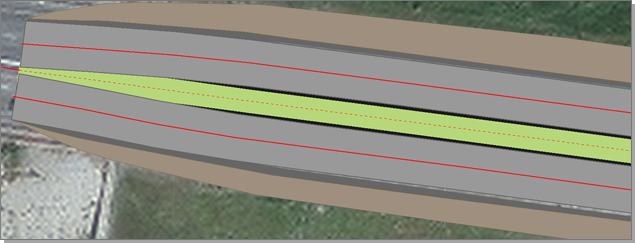

16. Фигуры полос безопасности появятся на карте.

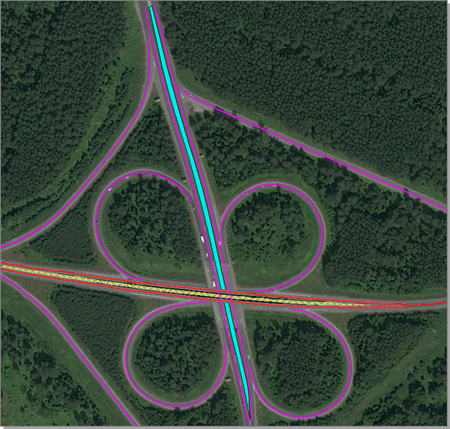

Перейдём по закладке Транспортная развязка. На дороге в составе транспортной развязки также есть разделительная полоса. По карте видно, что она представлена островком безопасности.

Отрисуем площадную фигуру в пределах транспортной развязки, используя дополнительные слои и следуя ранее описанному алгоритму.

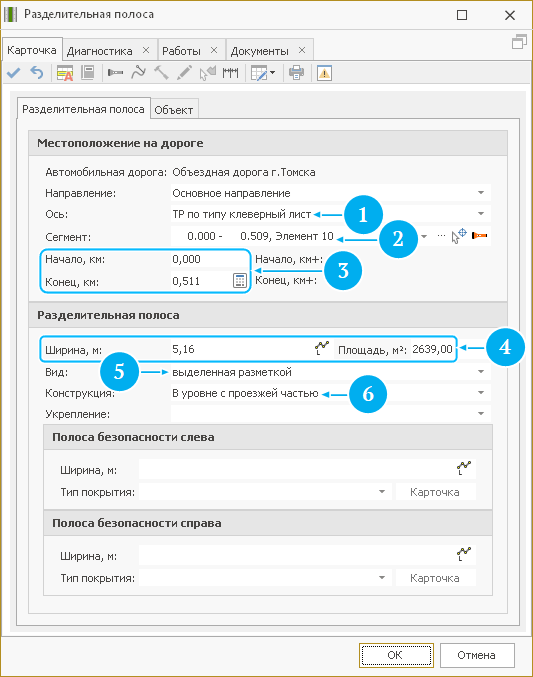

Далее сконвертируем её в дорожный объект типа Разделительная полоса и заполним карточку.

1. В поле Ось из выпадающего списка выберите ТР по типу клеверный лист, т.к. создаваемый дорожный объект находится в составе транспортной развязки.

2. В поле Сегмент выберите Элемент 10 (элемент транспортной развязки оси прямого направления). В данном случае имеется только две оси дороги (прямого и обратного хода), созданные в виде дополнительных элементов транспортной развязки. В подобных ситуациях дорожные объекты, расположенные по центру, необходимо привязывать к оси прямого хода.

3. Значения полей Начало и Конец по местоположению фигуры на карте автоматически определяются по километровым отметкам начала и конца разделительной полосы.

4. Значения полей Ширина и Площадь также автоматически вычисляются.

5. В поле Вид из выпадающего списка выберите: Выделенная разметкой.

6. В поле Конструкция из выпадающего списка выберите: В уровне с проезжей частью.

7. Полосы безопасности в случае островков безопасности отсутствуют. Поэтому данную область оставляем пустой.

8. Нажмите кнопку ОК.

Настроим отображение разделительных полос на карте с помощью условной визуализации. Условная визуализация позволяет отображать объекты слоя разными условными знаками в зависимости от значения какого-либо атрибута. В данном случае обозначим диагональной штриховкой разделительную полосу на развязке.

Для этого перейдите к параметрам визуализации слоя Разделительные полосы в инструментальном окне Слои, вызвав контекстное меню слоя и выбрав пункт Перейти к визуализации.

По умолчанию к слою одновременно применяются все заданные для него визуализаторы. Визуализаторы отрисовываются на карте в порядке их следования в списке: самый нижний визуализатор отрисовывается первым, а самый верхний — последним. Если какие-то визуализаторы должны применяться одновременно и могут перекрывать друг друга, то нужно правильно настроить порядок их отрисовки. Порядок визуализаторов можно менять, перемещая их с помощью мыши.

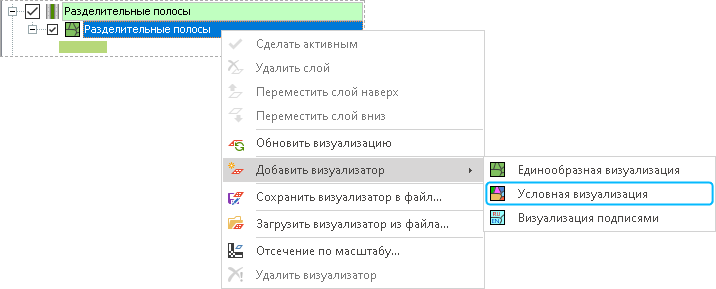

1. Создадим в слое новый визуализатор, выбрав в контекстном меню слоя пункт Добавить визуализатор > Условная визуализация.

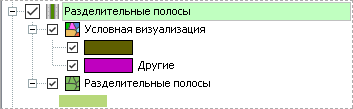

   В данном случае условный визуализатор должен располагаться выше, чем единообразная визуализация. Если это не так, переместите его с помощью мыши.

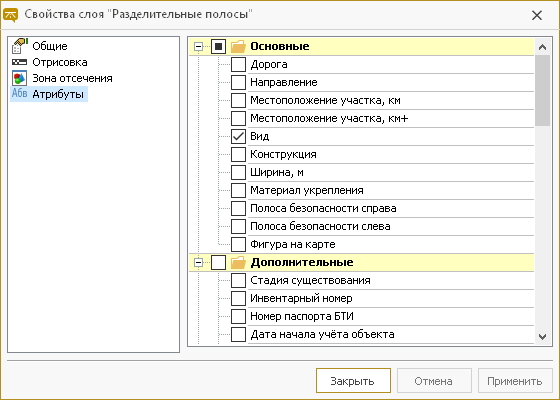

2. Для настройки визуализации разделительной полосы нужно отметить флагом необходимые атрибуты в специальном окне свойств слоя (Настройки слоя > Атрибуты).





3. Далее откройте окно настройки, дважды щёлкнув мышью на созданном условном визуализаторе.

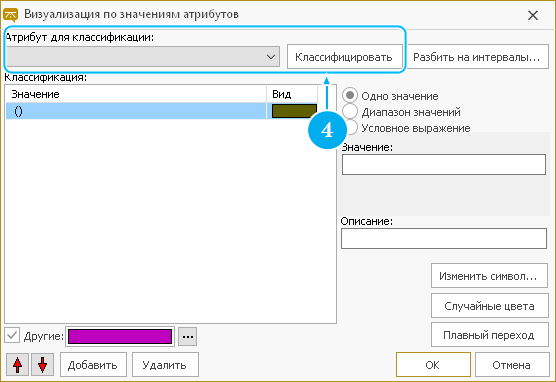

4. В выпадающем списке Атрибут для классификации выберите атрибут слоя, по значениям которого требуется настроить отображение объектов на карте. В нашем случае — это Описание. Далее нажмите кнопку Классифицировать для формирования списка уникальных значений выбранного атрибута у объектов слоя.

5. Автоматически сформируется список всех уникальных значений выбранного атрибута у объектов слоя разделительной полосы.

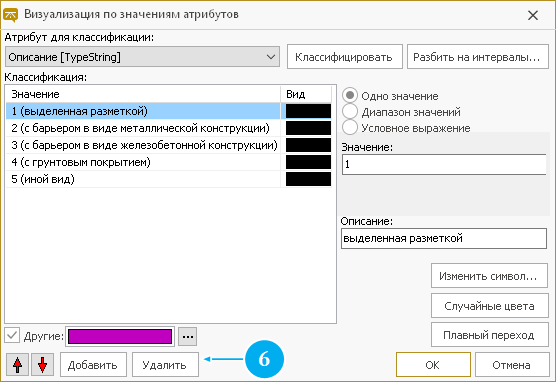

6. Нам необходимо выделять диагональной штриховкой только островки безопасности, обозначенные разметкой, при этом чтобы разделительная полоса участка дороги I категории отображалась на карте зелёным цветом. Условная визуализация других объектов не требуется. Удалим значения атрибутов, использование которых не предполагается, с помощью кнопки Удалить, предварительно выделяя их в списке.

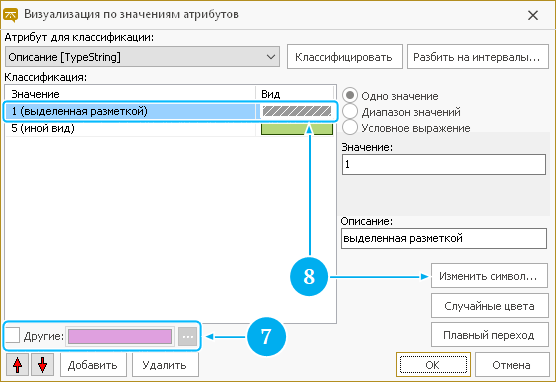

7. Поле Другие позволяет задать отображение для тех объектов, у которых не определено значение атрибута классификации. Так как в нашем случае используется единообразная визуализация для всех остальных объектов, снимите флаг для этого атрибута.

8. В области Классификация выделите в списке значение нужного атрибута — Выделенная разметкой — и нажмите кнопку Изменить символ... или дважды щёлкните мышью на изображении условного знака.

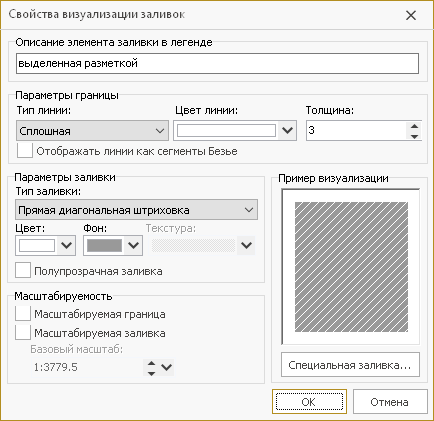

9. Зададим параметры в специальном окне свойств визуализации заливок.



10. Нажмите кнопку ОК.

11. Далее в области Классификация выделите в списке значение атрибута Иной вид и нажмите кнопку Изменить символ... или дважды щёлкните мышью на изображении условного знака.

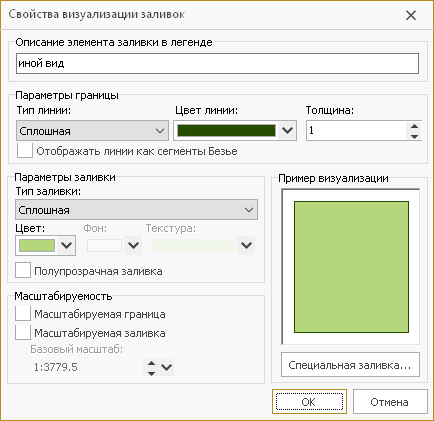

12. Задайте параметры в специальном окне свойств визуализации заливок.



13. Нажмите кнопку ОК в окне визуализации по значениям атрибутов.

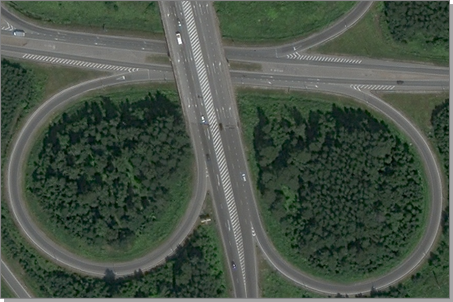

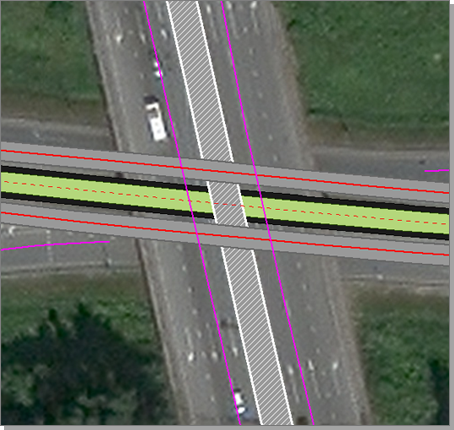

На карте островок безопасности отобразится в соответствии с заданными параметрами отрисовки. При этом внешний вид разделительной полосы Участка № 2 останется неизменным.
