Бордюры

Создадим бордюр, используя способ отрисовки вручную непосредственно на карте.

1. Перейдите к нужному месту на карте, установив проектный активный километр — 0,8.

2. Сделайте активной проектную ось автомобильной дороги, дважды щёлкнув на ней мышью в окне Навигатор.

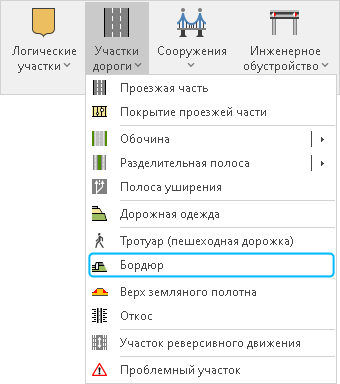

3. На вкладке Дорожные объекты нажмите кнопку Участки дороги. В выпадающем меню выберите пункт Бордюр.



4. На динамической вкладке Рисование выберите инструмент Ломаная.

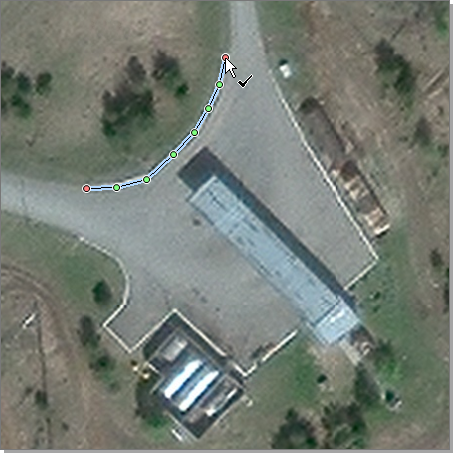

5. Последовательными щелчками мыши обозначьте линию бордюра и двойным щелчком мыши подтвердите создание объекта.

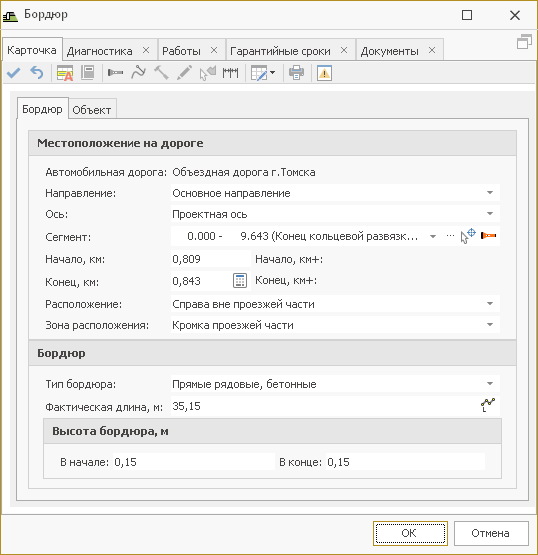

6. При завершении построения появляется карточка объекта. Поля Автомобильная дорога, Направление и Ось уже заполнены с учётом данных о дороге, в составе которой создаётся дорожный объект. Все автоматически заполненные поля в карточке могут быть изменены вручную.



7. В поле Сегмент по положению дорожного объекта на автомобильной дороге автоматически определяется сегмент оси, на котором он расположен: 0,000–9,643 (Конец кольцевой развязки — Начало I категории).

8. В полях Начало и Конец значения автоматически определяются относительно осевой линии: 0,808 и 0,843.

9. В поле Расположение укажите положение объекта относительно проектной оси: Справа вне проезжей части.

10. В поле Зона расположения выберите: Кромка проезжей части.

11. В поле Тип бордюра выберите: Прямые рядовые бетонные.

12. Значение поля Фактическая длина бордюра определяется автоматически по длине нарисованной на карте линии.

13. Задайте значения в области Высота бордюра, в полях В начале и В конце укажите — 0,15 м.

14. Нажмите кнопку ОК.

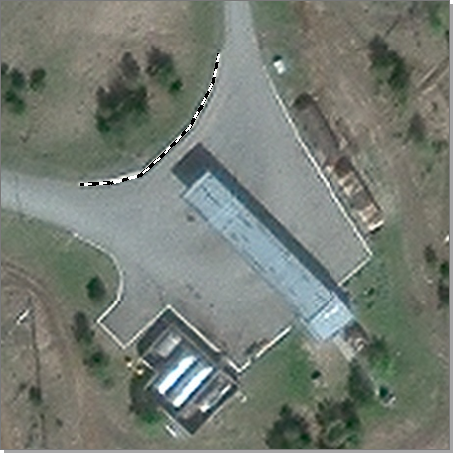

Создаётся новый дорожный объект с заданными параметрами.
