Элементы продольного профиля

Продольный профиль является отдельной группой логических участков автомобильной дороги. В него входят следующие элементы:

  • прямые участки;

  • вертикальные кривые.

Эти геометрические параметры отображаются в техническом паспорте автомобильной дороги для дальнейшего обеспечения дорожно-эксплуатационной службой комплекса профилактических, предупредительных и ремонтно-восстановительных работ.

Предположим, что информация об элементах продольного профиля дороги имеется и представлена в виде файла Microsoft Excel. Импортируем данные из этого файла в базу данных.

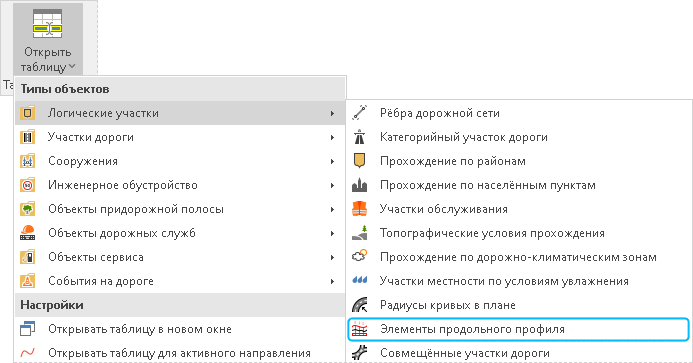

  1. На вкладке Дорожные объекты нажмите кнопку Открыть таблицу. В выпадающем меню выберите пункт Логические участки > Элементы продольного профиля.

  2. На панели инструментов нажмите кнопку Импорт и в диалоговом окне открытия файла выберите нужный файл — папка IndorRoadData > файл Элементы продольного профиля.xls.

  3. Нажмите Да в ответ на системный запрос о подтверждении открытия офисного приложения для выбора импортируемых ячеек из файла.

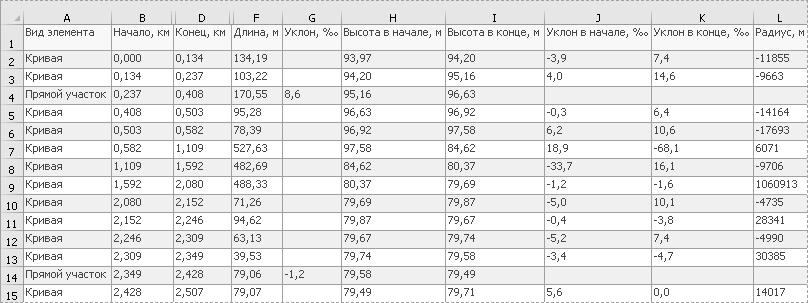

  4. При этом отдельным окном открывается Microsoft Excel с исходным файлом.

    Обратите внимание, для каждого участка в таблице указаны три вида уклонов: уклон, уклон в начале, уклон в конце. При подъёме дороги на прямом участке значение уклона будет с положительным знаком «+». При спуске дороги на прямом участке — значение уклона с отрицательным знаком «–». В случае вертикальных кривых значение уклона разделяется на два параметра: уклон в начале и в конце участка.

    Для радиусов кривых имеет значение знак радиуса. Значение с положительным знаком «+» соответствует выпуклым кривым, а значение с отрицательным знаком «–» — вогнутым.

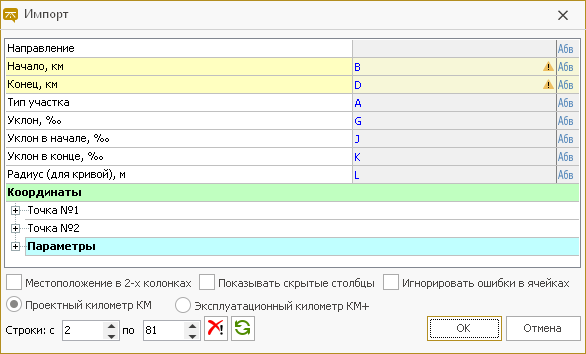

  5. В рабочей области системы IndorRoad открывается окно импорта. В окне импорта в левой колонке отображены свойства объекта, а в правой — имя столбца таблицы, из которого будут загружены эти значения. Так как в исходном файле имена столбцов соответствуют названиям атрибутов дорожного объекта в программе, система автоматически настроила соответствие между ними. При необходимости скорректируйте эти значения вручную.

  6. В разделе Строки укажите номера строк таблицы исходного файла, с которых начинаются и заканчиваются загружаемые данные.

  7. Установите флаг для атрибута Проектный километр.

  8. Нажмите кнопку ОК.

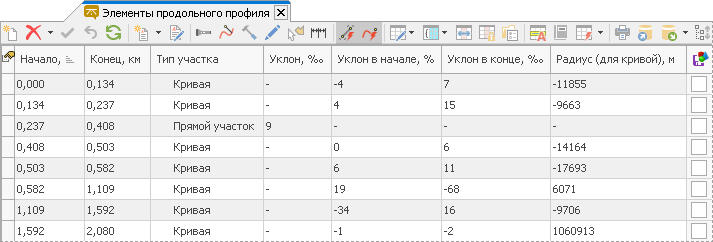

В окне таблицы элементов вертикального профиля появятся строки с импортированными данными.
