Кривые в плане

Геометрические параметры (радиусы кривых в плане и профиле, продольные уклоны, уклоны виражей и пр.), определяющие транспортно-эксплуатационное состояние дороги, — неотъемлемая часть сведений об автомобильной дороге. Данные о геометрических параметрах выводятся в паспорт и линейный график автомобильной дороги. На основе этих данных служба эксплуатации может принимать меры по устранению отклонений.

Если значения радиусов кривых известны, то внести информацию о них в базу данных можно через табличный ввод (Дорожные объекты > Открыть таблицу > Логические участки > Кривая в плане): создать новую строку таблицы и задать необходимые значения атрибутов.

Предположим, что для нашей дороги такой информации нет. В таком случае данные о кривых в плане можно создать в полуавтоматическом режиме: вручную нужно задать границы круговой кривой на карте, а расчётные параметры (радиус кривой и угол поворота) будут определены системой по карте.

1. Сделайте активными нужное направление и ось автомобильной дороги, дважды щёлкнув на них мышью в окне Навигатор.

2. В строке статуса окна системы нажмите на кнопку , чтобы перейти в режим ввода проектного километра и поле ввода задайте нужное значение километра — 8.



3. Нажмите на кнопку Показать активный километр, и на карте отобразится участок закругления дороги, для которого будем производить измерение.

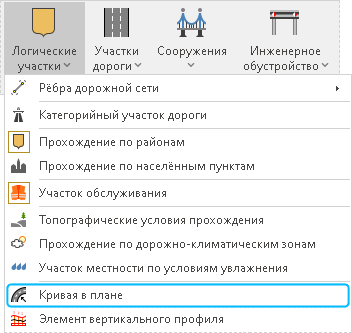

4. На вкладке Дорожные объекты нажмите кнопку Логические участки. В выпадающем меню выберите пункт Кривая в плане.



5. Автоматически откроется динамическая вкладка Рисование, содержащая инструменты для рисования. Выберите инструмент Ломаная вдоль оси.

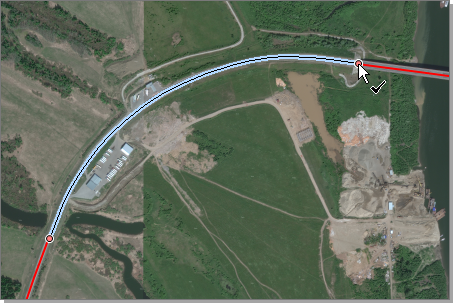

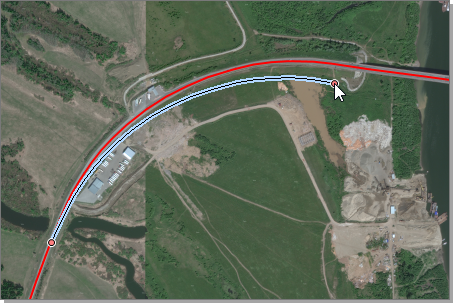

6. На нужном участке закругления дороги укажите две точки: начало и конец кривой. Обратите внимание, что при построении ломаная повторяет геометрию измеряемой оси.



7. Для завершения построения дважды щёлкните мышью в конечной узловой точке.

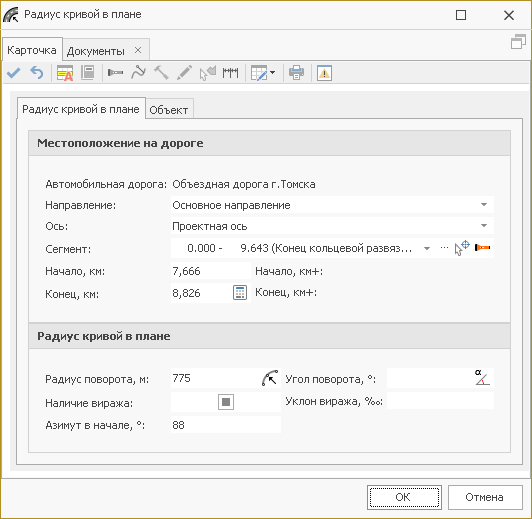

8. При завершении построения появляется карточка радиуса кривой в плане с автоматически вычисленными по карте данными. При необходимости все данные можно скорректировать вручную.



9. Нажмите кнопку ОК, и информация о радиусе кривой будет внесена в базу данных.

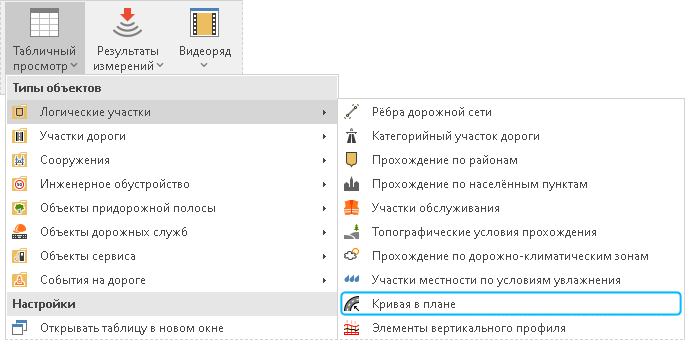

Чтобы посмотреть информацию о радиусах кривых, нажмите на кнопку Табличный просмотр на вкладке Главная и в выпадающем меню выберите пункт Логические участки > Кривая в плане.

Таблица с нужными данными отобразится в отдельном окне, по умолчанию привязанном к нижней границе главного окна системы.
