Создание закладок

Чтобы начать работу на карте, убедитесь, что карта открыта и отображается в рабочей области. Если нет, то откройте карту, нажав кнопку Главная > Открыть карту.

В качестве подложки при формировании модели автомобильной дороги мы будем использовать интернет-карту. По умолчанию в новой базе данных подключена и отображается интернет-карта с ресурса Kosmosnimki.ru.

Добавление и настройка карт выполняется в специальном окне, которое открывается кнопкой Карта > Карты ГИС.

Найдём на карте место, где расположена дорога. Для этого воспользуемся поиском по координатам.

  1. Перейдите на вкладку Главная и нажмите на кнопку Поиск по координатам.

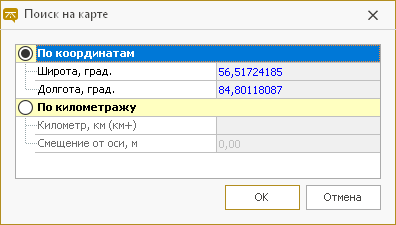

  2. В открывшемся окне в режиме поиска По координатам введите географические координаты начала дороги: 56,51724185 и 84,80118087 (широта и долгота соответственно).

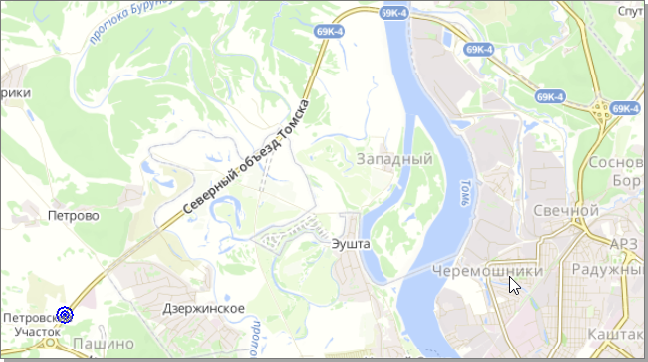

  3. На карте подсветится искомая точка.

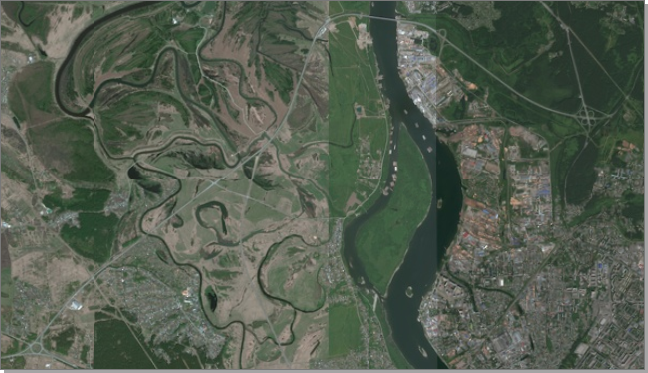

На карте со спутника автомобильная дорога «Объездная дорога г. Томска» выглядит следующим образом:

Система IndorRoad позволяет запоминать положение видимой области карты (фрагмент) с назначением закладки — ссылки на участки карты в заданном масштабе.

Назначим на карте закладки в особых местах дороги, к которым будем периодически обращаться в процессе создания автомобильной дороги:

  • в начале Участка № 1;

  • в начале Участка № 2;

  • на транспортной развязке по типу полный клеверный лист.

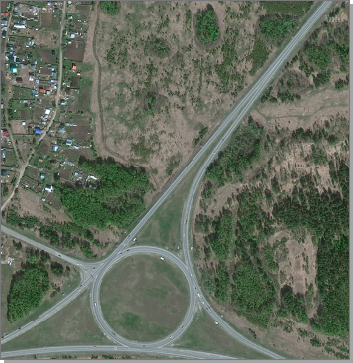

  1. Перейдём в рабочей области на фрагмент карты в начале Участка №1.

  2. Система позволяет создать до десяти нумерованных закладок и произвольное количество именованных. Нумерованные закладки обозначаются номерами от 0 до 9. Закладка с назначенным участком карты обозначается значком . Именованные закладки обозначаются определённым именем.

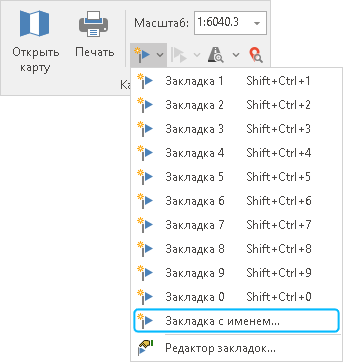

    Перейдите на вкладку Главная и нажмите кнопку Назначить закладку. В выпадающем меню выберите пункт Закладка с именем.

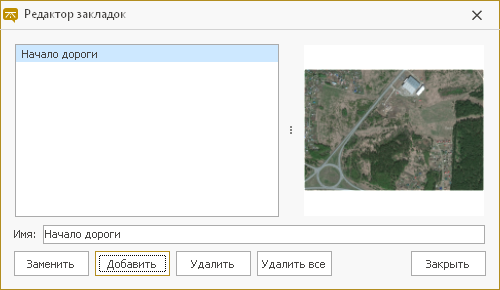

  3. В появившемся окне редактора в поле Имя введите имя закладки Начало дороги и нажмите кнопку Добавить.

  4. Нажмите кнопку Закрыть.

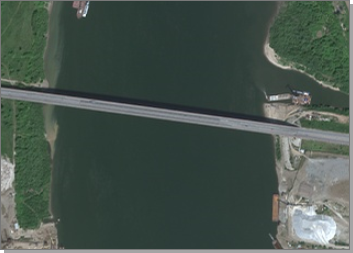

  5. Далее на карте найдите мосту через реку Томь. С помощью поиска по координатам Главная > Поиск по координатам введите географические координаты моста:

    • широта — 56,57053

    • долгота — 84,90683

  6. На вкладке Главная нажмите кнопку Назначить закладку. В выпадающем меню выберите пункт меню Закладка с именем. В окне редактора введите имя закладки Мост через реку Томь и нажмите кнопку Добавить.

  7. Закройте окно редактора закладок.

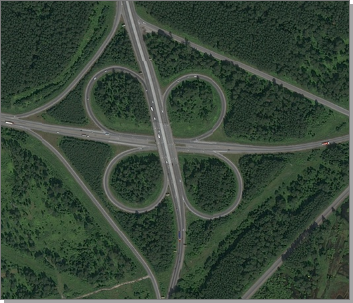

  8. Перейдите на карте к фрагменту с транспортной развязкой по типу клеверный лист (географические координаты: широта — 56,55302, долгота — 84,97223).

  9. Создайте именованную закладку с именем Транспортная развязка.

Список сохранённых закладок отображается в выпадающем меню кнопки Перейти по закладке на вкладке Главная. В верхней части списка отображаются нумерованные закладки, в нижней — именованные. Чтобы перейти к нужному месту на карте в выпадающем меню выберите соответствующую закладку.
