Интеграционные решения

На геопортале реализовано несколько примеров интеграции с внутренними и сторонними информационными системами. В этом разделе описаны такие примеры интеграции.

Публичная кадастровая карта

Используя функционал геопортала, карту автомобильной дороги из ГИС можно совмещать с кадастровой картой, которая опубликована на сайте Федеральной службы государственной регистрации, кадастра и картографии (Росреестра). Для этого перейдите в раздел Карта и нажмите Кадастровые данные от Росреестра на панели инструментов карты.

Данные метеорологических станций

С помощью геопортала можно осуществлять дистанционный мониторинг погодных условий и состояния поверхности на дорогах, используя данные, предоставляемые дорожными метеорологическими станциями.

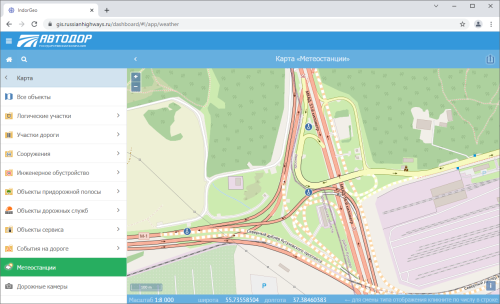

Чтобы отобразить расположение метеостанций на карте в рабочей области, перейдите в раздел Карта в боковом меню и выберите пункт Метеостанции.

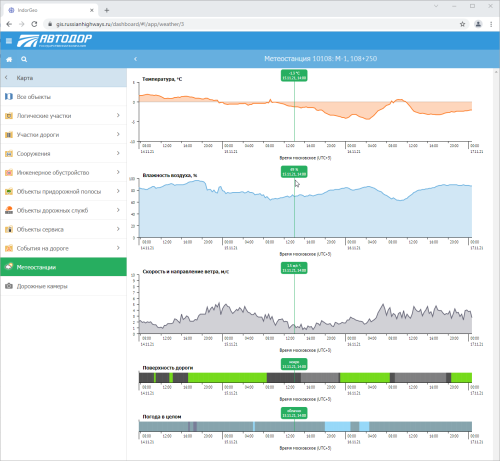

Чтобы увидеть подробные данные о погоде, зафиксированные метеостанцией, щелкните значок на карте. В рабочей области появится графическая информация на основе данных, поставляемых выбранной станцией: графики температуры, влажности воздуха, скорости и направления ветра; шкала состояния поверхности дороги и данные об осадках (ясно, облачно, дождь и пр.).

Информация выводится за последние трое суток. Чтобы увидеть точное значение, зафиксированное метеостанцией, наведите курсор мыши на любой график. В зелёных ячейках указывается дата и время, соответствующие выбранной точке графика, а также все зафиксированные показатели в данный момент:

  • Температура: измеряется в градусах Цельсия.

  • Влажность воздуха: измеряется в процентах.

  • Скорость и направление ветра: скорость измеряется в метрах в секунду, направление ветра представлено графически — стрелкой.

  • Поверхность дороги: на этой шкале представлено состояние дорожного полотна. Цвета шкалы различаются в зависимости от того, зафиксировали ли датчики метеостанций на дорожном покрытии наличие воды (мокро/сухо), льда, снега, противогололёдных реагентов (химикаты).

  • Погода в целом: на этой шкале отображаются данные об осадках (ясно, облачно, дождь, снег).

Данные дорожных камер

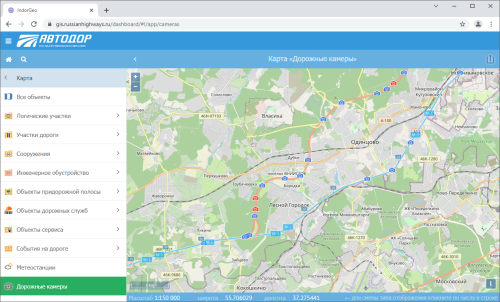

В большинстве случаев метеостанции ГК «Автодор» снабжены видеокамерами. С регулярностью в 5–10 минут на сервера геопортала ГИС поступают обновлённые кадры с этих видеокамер. Геопортал отображает на карте расположение всех имеющихся видеокамер, позволяет просматривать последние кадры и месячный архив кадров. Чтобы увидеть расположение видеокамер на дорогах, перейдите в раздел Карта и в боковом меню выберите пункт Дорожные камеры.

Чтобы перейти к данным камеры, нажмите на условный знак камеры на карте. Камеры могут передавать данные в виде фотографий (для таких камер на карте используется условный знак ) или транслировать видео в онлайн-режиме (такие камеры обозначены ).

Рассмотрим ниже работу с данными камеры фотофиксации.

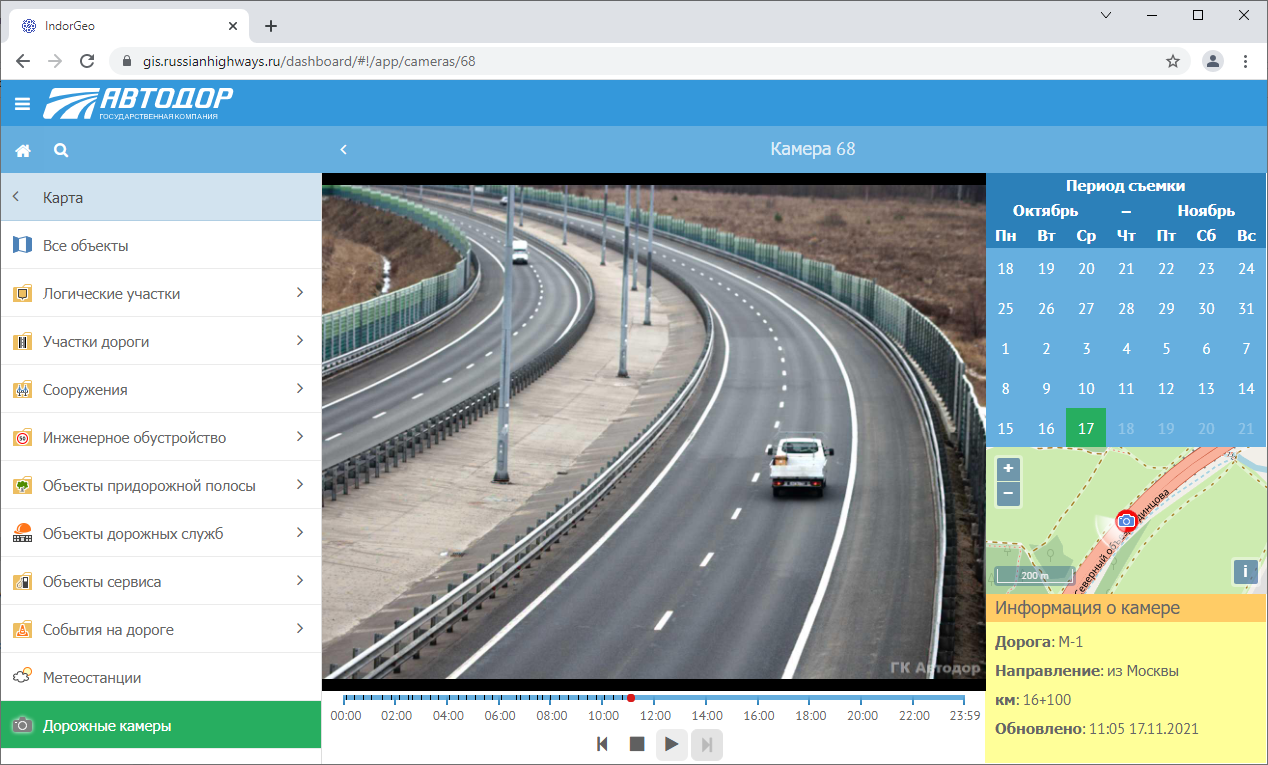

При переходе к камере отображается последнее на текущий момент предоставленное камерой изображение. Переключаться между изображениями можно при помощи кнопок, расположенных под временной шкалой:

  • / Вперёд/Назад: эти кнопки позволяют перейти к следующему/предыдущему изображению.

  • Воспроизведение: запускает автоматическое воспроизведение кадров.

  • Пауза: останавливает воспроизведение на текущем кадре.

  • Стоп: заканчивает автоматическое воспроизведение.

На геопортале доступен архив фотографий с камер за прошедший месяц. Чтобы увидеть в рабочей области изображения за конкретный день, выберите дату в календаре справа. Также справа отображается информация о местоположении камеры и время, когда был сделан текущий кадр.

Дорожные работы

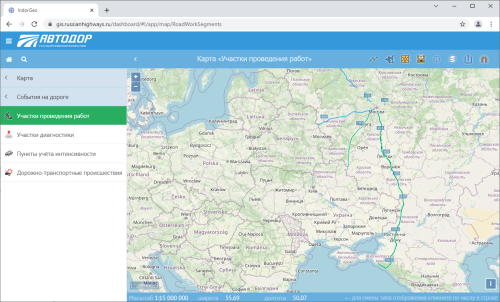

Данные о дорожных работах передаются на геопортал из ГИС IndorRoad. Участки работ отображаются на карте. Чтобы отобразить участки дорожных работ на карте в рабочей области, перейдите в раздел Карта в боковом меню и далее выберите События на дороге > Участки проведения работ.

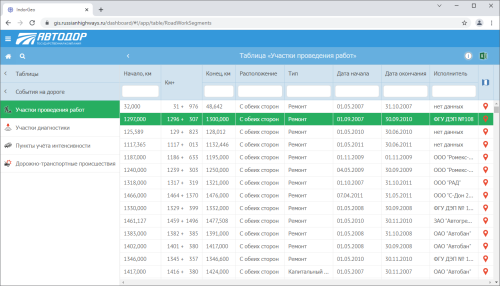

Также информацию о работах на выбранной дороге можно получить в табличном виде. Перейдите в раздел Таблица в боковом меню и далее выберите События на дороге > Участки проведения работ.

В таблице представлена информация о протяжённости участков, типе работ и времени их проведения, исполнителе работ.

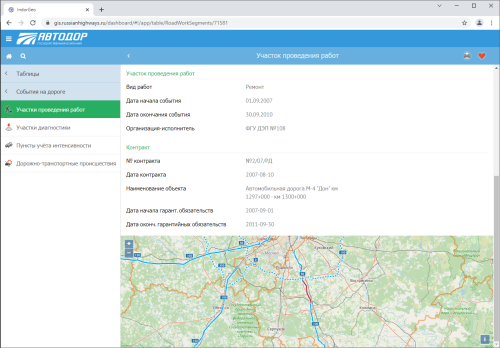

Чтобы открыть карточку участка проведения работ, щёлкните соответствующую строку таблицы.

Параметры транспортного потока

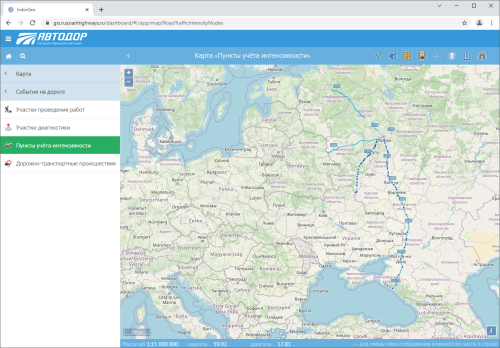

Данные о пунктах учёта интенсивности передаются на геопортал из ГИС IndorRoad. Чтобы отобразить пункты учёта интенсивности на карте, выберите раздел Карта в боковом меню и затем События на дороге > Пункты учёта интенсивности.

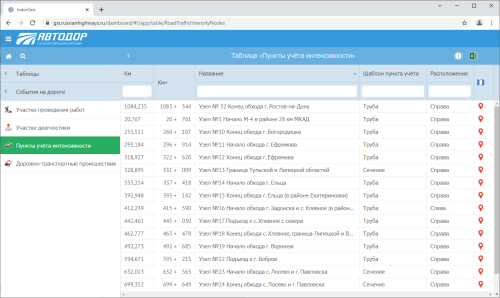

Кроме того, данные о пунктах учёта интенсивности на выбранной дороге отображаются в табличном виде.

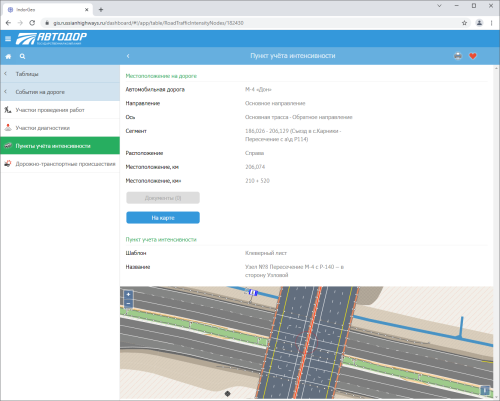

Чтобы перейти к карточке объекта, щёлкните соответствующую строку таблицы.
