Создание новой трубы

Чтобы открыть экран со списком труб, в главном меню нажмите кнопку Дорожные объекты > Трубы. Для того чтобы внести информацию о новой трубе, необходимо нажать кнопку Создать. Трубу можно создать «с нуля» или воспользоваться заранее подготовленным шаблоном.

При выборе пункта меню Создать новую открывается пустая карточка трубы. Состав карточки зависит от вида обследования, выбранного для активного проекта. Обязательные поля, без заполнения которых невозможно создание трубы, подсвечены оранжевым цветом. Для удобства все характеристики разделены на вкладки: Основное, Участок, Оголовок, Дефекты. Работа на вкладке Дефекты описана в разделе Фиксация дефектов трубы. Чтобы сохранить трубу, заполните все необходимые поля и нажмите кнопку Сохранить.

Определение геопозиции трубы

Если на устройстве включено определение геолокации, то можно зафиксировать приблизительное местоположение трубы, воспользовавшись GPS-приёмником устройства. Во время определения местоположения на экране отображается соответствующее сообщение. Для выбора самого точного результата нажмите Применить лучший рядом с текстом сообщения.

После определения местоположения нажмите Применить для сохранения геопозиции. Для повторной фиксации координат нажмите кнопку Геопозиция в верхней части экрана.

Основные параметры трубы

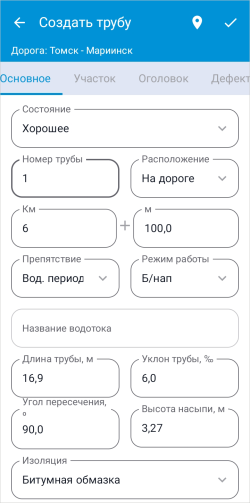

На вкладке Основное необходимо заполнить основные параметры трубы.

  • Состояние. В этом поле можно выставить оценку состояния трубы.

  • Номер трубы. Это обязательное поле. Номер трубы должен быть уникальным среди всех труб, принадлежащих одной дороге. Номер используется для координации с данными контроллера, поэтому значение должно соответствовать номеру трубы в ГНСС-приёмнике.

  • Расположение. В данном списке выберите расположение трубы относительно дороги: на основной дороге, на съезде, вне проезжей части или на развороте.

  • КМ + м. Для удобства навигации можно указать пикетаж трубы.

  • Препятствие. Выберите вид препятствия на дороге, для которого установлена труба. При необходимости можно указать топоним водотока в поле Название водотока.

  • Режим работы. Укажите режим протекания воды в трубе.

  • Длина трубы. В этом поле указывается длина трубы с оголовками.

  • Уклон трубы. Вертикальный уклон трубы можно задать в данном поле.

  • Угол пересечения. Угол пересечения с осью дороги по умолчанию равен 90°.

  • Высота насыпи. В данном поле указывается высота насыпи над трубой.

  • Осевая нагрузка. Если известна допустимая осевая нагрузка на данном участке дороги, то её можно указать в этом поле.

  • Изоляция. Выберите из списка материал гидроизоляции.

  • Параметры фундамента указываются в полях Тип фундамента, Материал фундамента и Глубина заложения.

  • Характеристики основания под трубу можно выбрать в полях Тип основания, Грунт основания и Укрепление дна.

  • Дополнительную информацию можно записать в поле Комментарий. Здесь же можно добавить голосовую заметку.

Параметры тела трубы

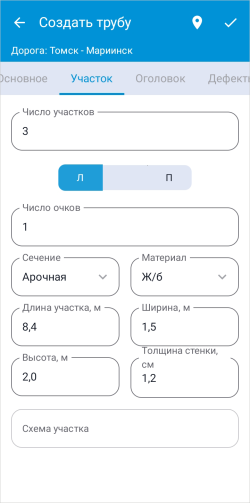

Параметры тела трубы можно задать на вкладке Участок.

  • Число участков. Одна труба может иметь несколько участков с разными параметрами, укажите их количество в данном поле. Если число участков больше одного, то ниже появляется переключатель для навигации между сегментами. Для каждого участка можно заполнить информацию отдельно.

  • Число очков. В данном поле укажите количество отверстий трубы.

  • Сечение. Это обязательное поле. Выберите в списке форму сечения трубы.

  • Материал. Данное поле обязательно для заполнения. Наличие некоторых полей в карточке трубы зависит от её материала, например у металлических труб отсутствует зазор между звеньями.

  • Длина участка. Введите длину тела трубы на выбранном участке.

  • В зависимости от формы сечения участка можно задать размеры отверстия трубы: диаметр, ширину, высоту и диаметр узкой части.

  • Толщина стенки. При необходимости укажите толщину стенки звеньев трубы.

  • Зазор между звеньями. Зазор между звеньями трубы можно указать в данном поле.

  • Схема участка. В данном поле можно описать схему раскладки звеньев. Секции участка заполняются слева направо.

Параметры оголовков

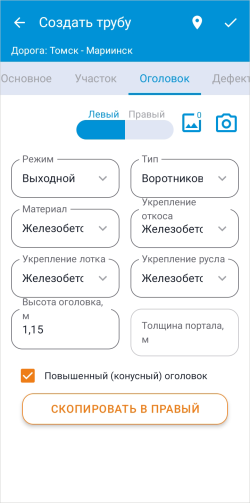

Параметры левого и правого оголовков указываются на вкладке Оголовок. В верхней части раздела отображается переключатель между левым и правым оголовком.

  • Режим работы. В этом поле можно указать, является оголовок входным или выходным. Режим оголовка также может быть вычислен позднее из точек GNSS.

  • Тип. От выбранного типа (раструбный, воротниковый, портальный, коридорный) зависят все остальные параметры оголовка. Если выбран вариант Без оголовка, то заполняются только свойства укреплений.

  • Материал. Материал конструкции оголовка.

  • Укрепление откоса, лотка, русла. Для данных полей укажите материал укрепления.

  • Высота до отверстия. Укажите высоту от отверстия трубы до верха портальной стенки.

  • Толщина портала. Толщина портальной стенки.

  • Толщина открылков. Толщина откосных стенок.

  • Ширина раструба. Укажите ширину раскрытия откосных стенок.

  • Глубина раструба. В данном поле вводится длина лотка между откосными стенками.

  • Повышенный оголовок. Если труба имеет повышенные оголовки, то можно включить данную опцию и задать высоту отверстия оголовочного звена в поле Высота оголовка.

Поскольку в большинстве случаев конструкции левого и правого оголовка одинаковы, в приложении предусмотрена возможность переноса всех значений из одного оголовка в другой. При нажатии кнопки Скопировать в левый/правый в другой оголовок копируются все параметры, кроме режима работы. В этом разделе можно также добавить фотографии оголовков.

Применение шаблонов

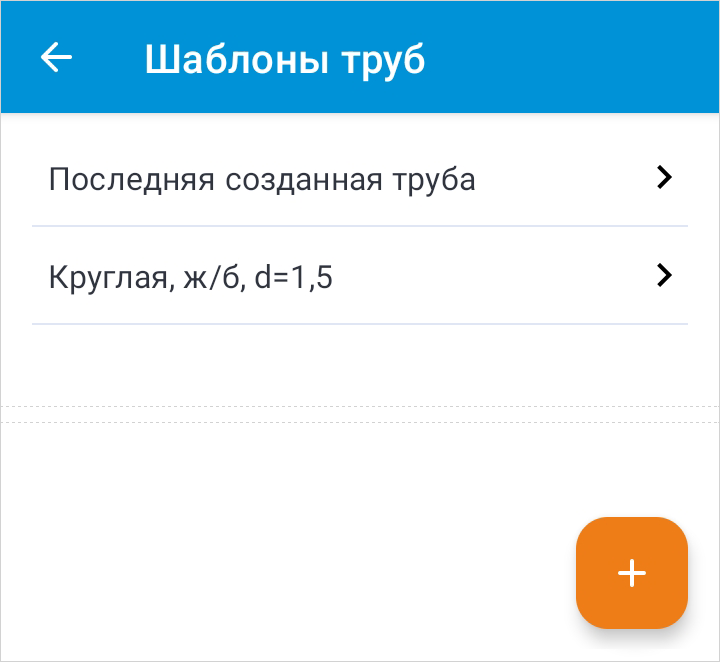

Если при создании трубы указать вариант Выбрать из шаблонов, открывается окно с шаблонами труб. Для создания новой трубы выберите шаблон из списка и при необходимости скорректируйте информацию в карточке трубы.

Подробнее о шаблонах труб можно прочитать в разделе Шаблоны дорожных объектов.

СОВЕТ. Создать трубу также можно на экране Карта, подробности см. в разделе Создание объектов на карте.
