Нанесение размерных линий

С помощью режимов создания размерных линий можно наносить на чертёж различные размерные схемы, состоящие из размерных, выносных линий и подписей.

Совет. Для более точных измерений удобно использовать режим привязки к объектам. В этом случае размерную линию можно привязать к узловым точкам фигур, к серединам сегментов, к точкам динамической привязки и т.п.

Размерные линии

Для измерения длин отрезков используются простые размерные линии и линии с выносками.

Построение размерной линии

  1. Включите режим  Размерная линия.

  2. Щелчками мыши укажите две точки, расстояние между которыми необходимо измерить.

Построение размерной линии с выносками

  1. Включите режим  Размерная линия с выносками.

  2. Щелчками мыши укажите две точки, расстояние между которыми необходимо измерить.

  1. Перемещая указатель мыши, определите длину и направление выносных линий, после чего ещё раз щёлкните мышью.



Размерная линия в проекции

Для измерения длины проекции отрезка на горизонтальную или вертикальную ось строят размерную линию в проекции.

  1. Включите режим  Размерная линия (проекция).

  2. Щелчками мыши укажите начальную и конечную точки измеряемого отрезка.

  3. После того как будет указана вторая точка отрезка, на чертеже появится размерная линия. Перемещая указатель мыши, определите тип проекции (вертикальная или горизонтальная) и длину выноски, после чего ещё раз щёлкните мышью.



Радиус и диаметр окружности

Радиус и диаметр окружности можно обозначить на чертеже с помощью размерных линий.

Измерение радиуса окружности

  1. Включите режим  Радиус окружности.

  2. Щелчком мыши укажите окружность, для которой нужно подписать значение радиуса (указатель мыши изменит вид на ). Для подписи радиуса создаётся стрелка с надписью, при этом в качестве надписи выводится измеренный радиус.

  3. Перемещая указатель мыши, определите необходимую длину и положение стрелки, после чего ещё раз щёлкните мышью.

Измерение диаметра окружности

  1. Включите режим Диаметр окружности.

  2. Укажите мышью окружность, для которой нужно подписать значение диаметра (указатель мыши изменит вид на ). Для подписи диаметра создаётся размерная линия с надписью, при этом в качестве надписи выводится измеренный диаметр окружности.

  3. Перемещая указатель мыши, определите положение размерной линии, после чего ещё раз щёлкните мышью.

Замечание. Аналогичным образом с помощью режимов  Радиус окружности и  Диаметр окружности можно измерять радиус и диаметр дуг, секторов и сегментов.

Расстояние между фигурами

В режиме  Расстояния между фигурами можно измерять расстояние между указанными фигурами чертежа. Расстояние можно измерять между такими фигурами, как многоугольник, эллипс, окружность, дуга, сплайн и ломаная.

Совет. Режим измерения расстояний между фигурами удобно использовать для подписи расстояний между линиями трассы.

  1. Включите режим  Расстояния между фигурами.

  2. Последовательными щелчками мыши выделите те фигуры, расстояния между которыми нужно вычислить. При наведении указателя мыши на очередную фигуру его вид меняется на, если фигура ещё не выделена. Если фигура уже выделена, то курсор принимает вид , и при щелчке мыши на фигуре с неё снимается выделение. В случае если фигура не может участвовать в операции, курсор изменит вид на .

  1. После выделения всех необходимых фигур откройте контекстное меню и выберите пункт  Задать основную линию измерения.

  2. Щелчком мыши укажите основную линию измерения. К основной линии в указанной точке строится перпендикуляр. Расстояние между двумя смежными фигурами вычисляется как длина отрезка, вершины которого — точки пересечения линии перпендикуляра с ними.

  3. Сначала перпендикуляр строится в указанной точке. При этом на экране отображаются вычисленные расстояния между фигурами. При перемещении указателя мыши вдоль фигуры перестраивается линия перпендикуляра и меняются значения расстояний.

  1. При нажатии кнопки мыши результат измерений добавляется в чертёж в виде размерных линий. При нажатии клавиши Esc измерение расстояний отменяется.

Измерение угла

1. Включите режим Измерения > Угловые размеры > По трём точкам.

2. Последовательными щелчками мыши укажите три точки угла.

Результат измерений отображается на чертеже в виде угла, дуги и измеренного значения угла.

Положение узловых точек, образующих угол, можно изменить, перемещая их с помощью мыши. Также можно перемещать текстовую надпись со значением угла за зелёную управляющую точку () и изменять положение дуги, перемещая белую управляющую точку ().

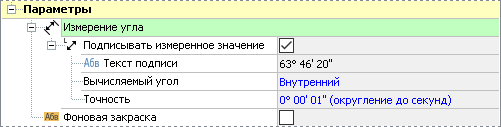

В свойствах объекта можно выбрать измеряемый угол: внутренний или внешний.

Редактирование и оформление размерных линий

Редактирование размерных линий

С помощью управляющих точек размерные линии можно масштабировать, поворачивать и перемещать.

Изменить форму размерной линии можно как на чертеже с помощью узловых точек, так и в разделе Геометрия инспектора объектов. С размерными линиями доступны следующие операции:

  • Перемещение. Изменить положение размерной линии на чертеже можно с помощью узловых точек (). При перемещении этих узловых точек изменяются координаты и длина размерной линии, причём подпись размерной линии автоматически изменяется в соответствии с новой длиной.

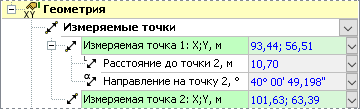

    Точные координаты, длину и угол наклона размерной линии можно задать в инспекторе объектов. Координаты размерных линий задаются в полях Измеряемая точка 1 и Измеряемая точка 2. Длина размерной линии настраивается в поле Расстояние до точки 2, а угол наклона — в поле Направление на точку 2.

  • Изменение положения выноски. На чертеже добавить к размерной линии выноску или изменить её длину можно, перемещая узловые точки выноски ().

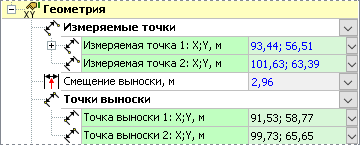

    После создания выноски можно уточнить её длину в инспекторе объектов. Длина выноски задаётся в поле Смещение выноски (отрицательная величина в данном поле означает, что выноска находится над измеряемым отрезком, а положительная — под ним). Координаты выноски отображаются в разделе Точки выноски. Заметим, что данные координаты недоступны для редактирования.

  • Изменение направления проецирования. У размерных линий (проекций) можно изменить направление проецирования (т.е. угол наклона оси, на которую проецируется длина отрезка), перемещая узловую точку ().

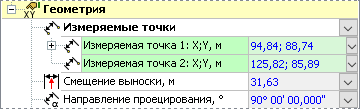

    В инспекторе объектов изменить направление проецирования можно, задав необходимое значение в поле Направление проецирования.

  • Добавление выносной полочки. К размерной линии можно добавить выносную полочку, на которой будет отображаться подпись размерной линии. Для этого переместите в нужном направлении точку настройки (). После этой операции узловая точка примет вид , и с её помощью можно будет изменять положение полочки.



    Также создать выносную полочку можно в инспекторе объектов. Для этого установите флаг С выносной полочкой и задайте расстояние до полочки и её направление в полях Расстояние до полочки и Направление на полочку. Точные координаты полочки задаются в поле Положение полочки. В поле Способ наклона полочки можно задать способ наклона подписи полочки: горизонтально, параллельно размерной линии или на произвольный угол (в этом случае можно задать угол наклона в поле Угол наклона полочки).

Настройка оформления размерной линии

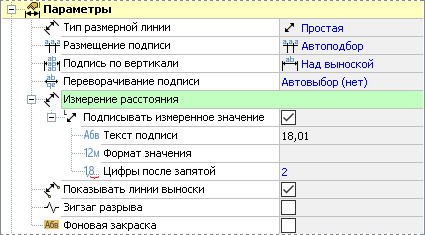

Подпись к размерной линии настраивается в разделе Измерение расстояния инспектора объектов. По умолчанию в качестве подписи используется значение длины размерной линии, т.е. включена опция Подписывать измеренное значение. Значение отображается в недоступном для редактирования поле Текст подписи. Длина в подписи по умолчанию указывается без единиц измерения, однако при необходимости их можно задать в поле Формат значения.

Количество знаков после запятой соответствует точности, заданной в параметрах чертежа. При необходимости её можно изменить в поле Цифры после запятой — значение будет округлено согласно правилам математического округления.



Иногда нужно изменить размерное число, не меняя при этом размер самой фигуры. Для этого отключите опцию Подписывать измеренное значение — станет доступно для редактирования поле Текст подписи, где можно ввести нужный текст.

У размерных линий с выносками можно скрыть линии выноски, сняв флаг Показывать линии выноски. Флаг Зигзаг разрыва позволяет добавить в размерную линию разрыв.

Также для размерной линии можно задать параметры размещения подписи относительно полочки: Подпись по вертикали и Переворачивание подписи.

Помимо подписи, в инспекторе объектов можно настроить также оформление размерной линии: цвет, толщину, внешний вид засечек и пр. Эти параметры собраны в разделе Стиль стрелок.

При необходимости можно изменить шрифт, цвет и размер символов, а также стиль шрифта подписи, установив нужные параметры в инспекторе объектов в группе Стиль текста.
